Motor Giảm Tốc Mặt Bích 0.37Kw 0.5HP

Motor giảm tốc mặt bích 0.37kW 0.5HP còn gọi là động cơ giảm tốc mặt bích 0.37kW 0.5HP là một trong các loại motor giảm tốc bán chạy nhất thị trường Việt Nam. Gồm có các kiểu mặt bích vuông, mặt bích tròn đồng tâm, mặt bích ở trục vào cốt âm và mặt bích ở trục ra cốt âm. Được phân loại như sau:

1) Motor giảm tốc mặt bích 370W 0.37kW 0.5HP GV trục thẳng

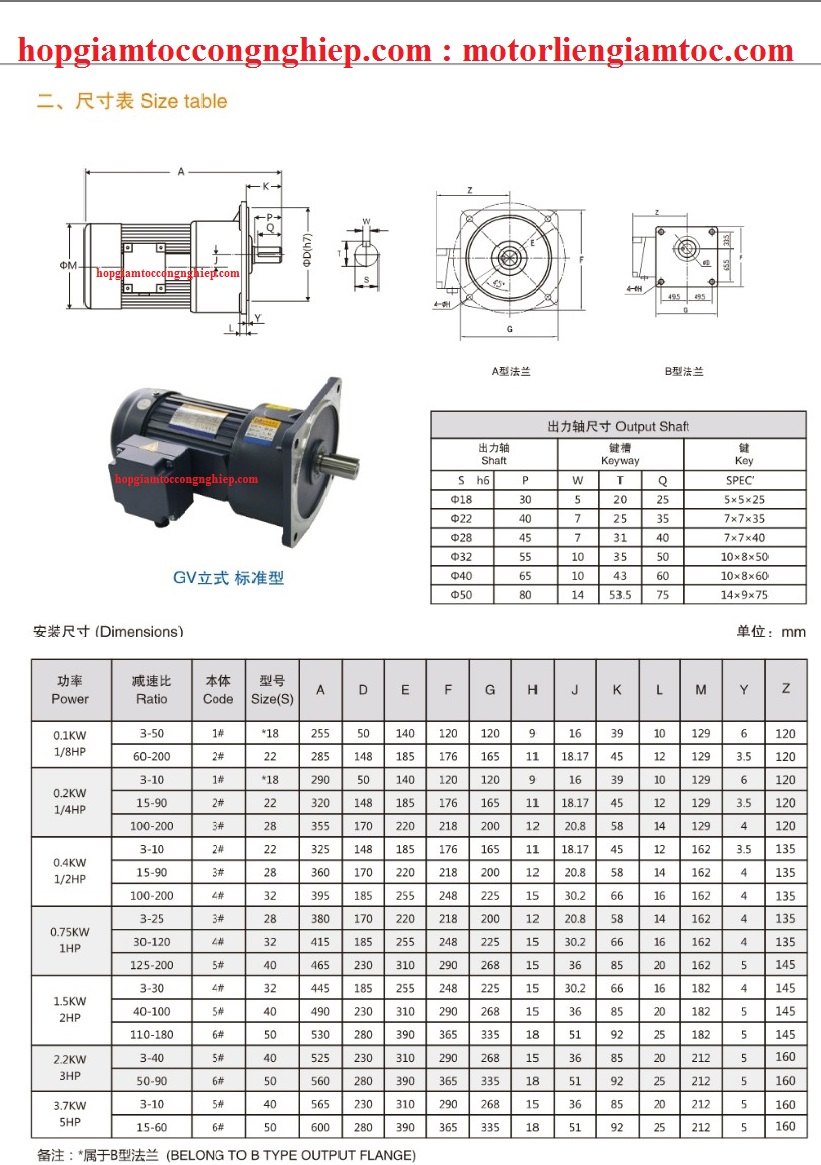

a. Thông số kỹ thuật mặt bích motor giảm tốc 370W 0.37kW 0.5HP

b. Hình ảnh mặt bích vuông loại phổ biến nhất thị trường

Ảnh 1 và 2 là động cơ liền giảm tốc mặt bích

Ảnh 3 phía dưới là đầu giảm tốc mặt bích rời, có thể tháo khỏi motor khi cần (như hình 4)

Motor 3 pha và 1 pha đều áp dụng được với mẫu mặt bích trên

2) Động cơ giảm tốc mặt bích 370W 0.37kW 0.5HP Cycloid trục ra đồng tâm

Động cơ hộp số Cyclo 0.37hp 0.5kw mặt bích ký hiệu: XL, BL chân đế là: BWD, XWD chạy được điện 220v, 380v sử dụng vào những việc cần trục cốt ra lớn.

Trục ra đồng tâm với trục vào là kiểu mặt bích tròn như sau:

a. Các kiểu động cơ giảm tốc mặt bích cycloid đồng tâm 370W 0.37kW 0.5HP

Ảnh 1: bích ngửa kèm motor; Ảnh 2: bích úp

Ảnh 3: bích úp, chưa gồm motor; Ảnh 4: hộp giảm tốc mặt bích nằm ngang

Ảnh 5: hộp giảm tốc bích liền motor phanh thắng 370W 0.37kW 0.5HP

b. Các loại motor giảm tốc mặt bích cycloid điều chỉnh tốc độ 370W 0.37kW 0.5HP

Motor giảm tốc cycloid BL XL gắn điều tốc cơ hoặc motor bích gắn bộ điều chỉnh tốc độ mặt bích UDL như sau có thể biến tối tốc độ trục ra

4 vòng / phút tới ra 246 vòng / phút

204 vòng phút tới 996 vòng phút

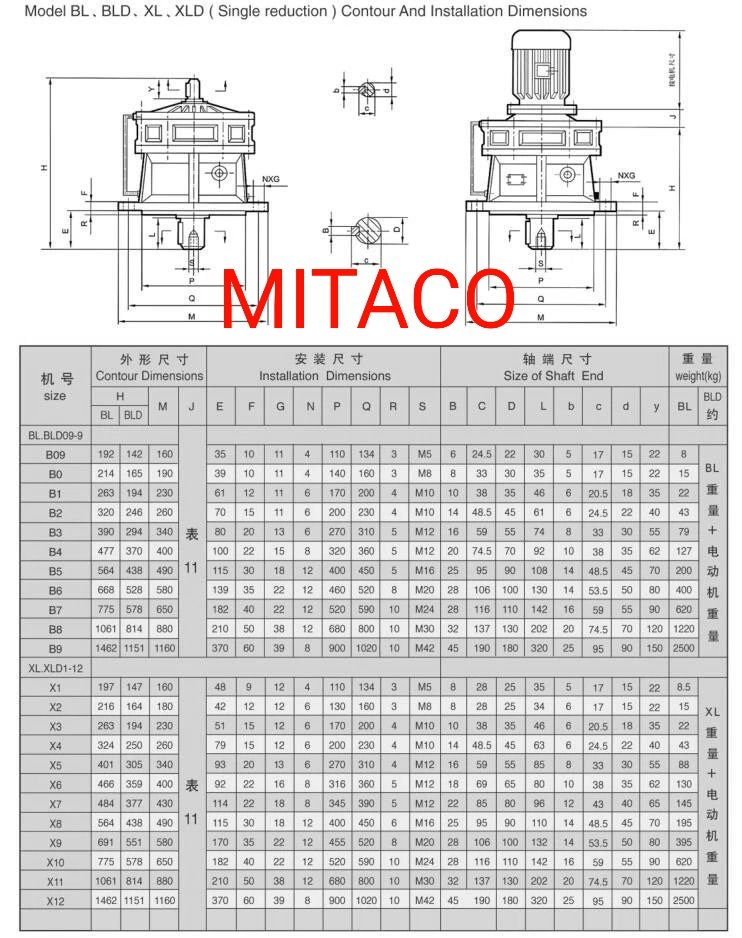

Bản vẽ hộp giảm tốc mặt bích 370W 0.37kW 0.5HP Cyclo

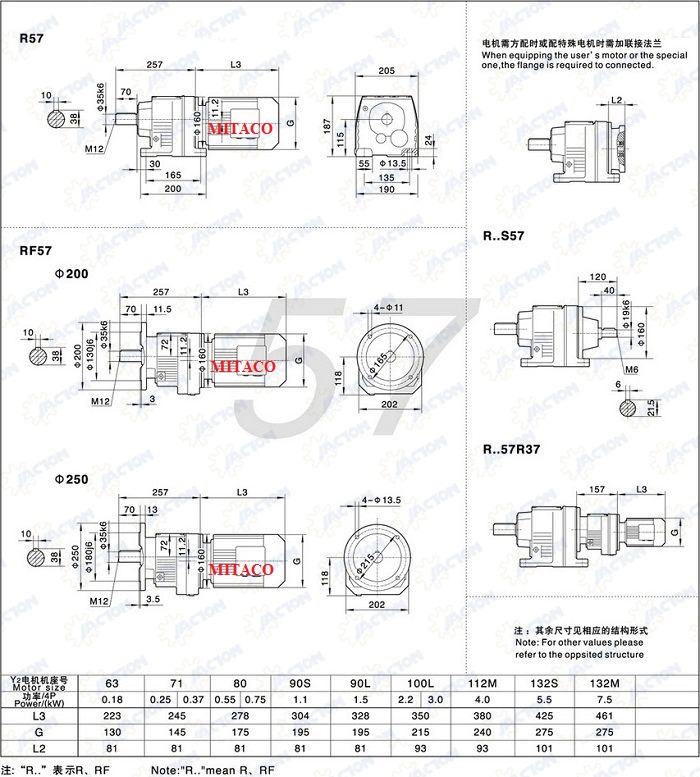

4) Động cơ hộp số mặt bích 370W 0.37kW 0.5HP tải nặng RF, KF

Giảm tốc mặt bích R gắn liền motor bích 0.5HP 0.37kw thành mô tơ hộp số bánh răng tải nặng thường dùng cho gầu tải, vít tải, vận chuyển xi măng sỏi cát khối lượng lớn.

Gồm có giảm tốc RF trục thẳng và giảm tốc K A F mặt bích cốt âm như sau

Hình 1: RF, giảm tốc trục thẳng mặt bích

Hình 2: Giảm tốc KAF mặt bích cốt âm

Hình 3: KA giảm tốc mặt bích trục dương

Hình 4: Đầu giảm tốc mặt bích RF khi chưa gắn motor điện

Motor mặt bích gắn hộp giảm tốc trục ra âm, vuông góc với trục vào, công suất 0.5 ngựa

Trục ra là cốt âm, mặt bích vuông trục như sau.

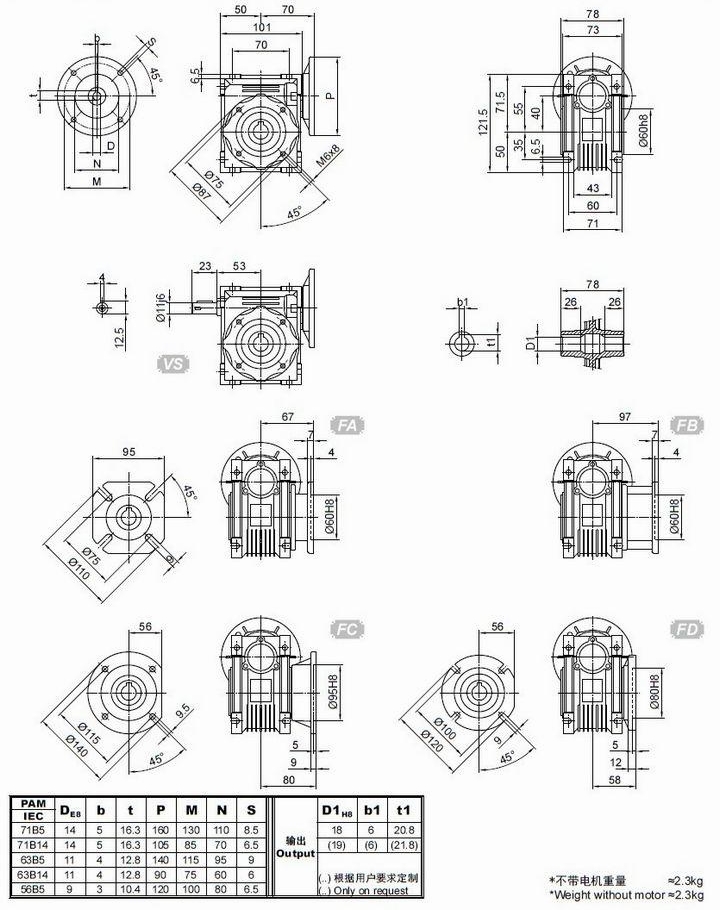

Mời lựa chọn 4 tư thế lắp đặt giảm tốc NMRV bích vuông 370W 0.37kW 0.5HP như dưới:

Động cơ giảm tốc trục âm được cấu tạo gồm mô tơ bích và hộp số WP, RV như sau

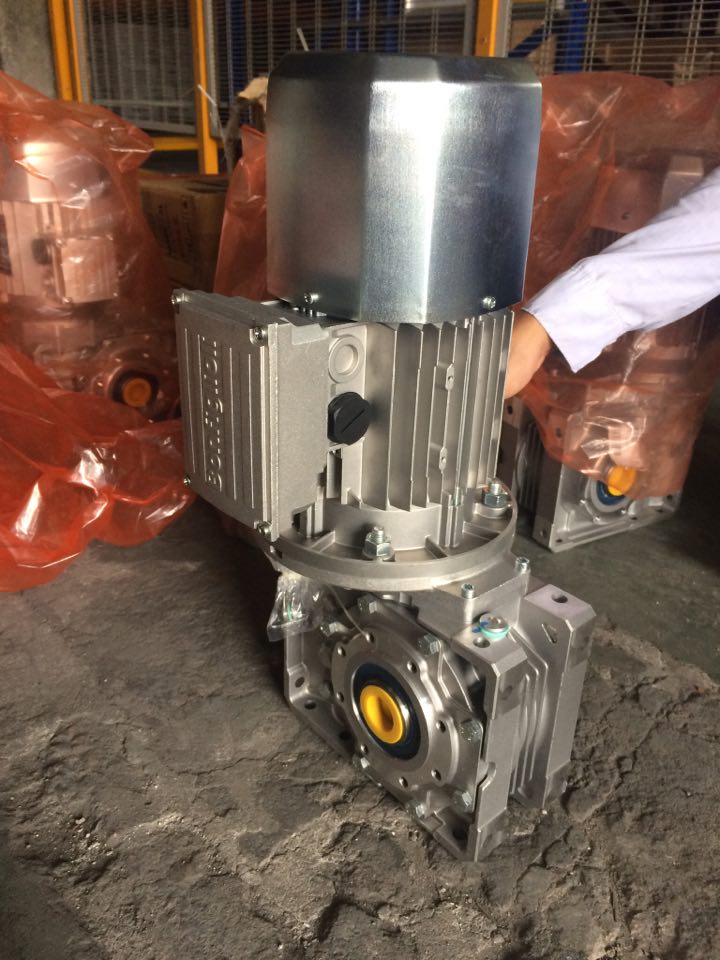

c. Motor điện bích B14 370W 0.37kW 0.5HP 0.5 ngựa liền hộp giảm tốc trục úp ngửa

Hộp giảm tốc RV kết hợp động cơ 0.37kw 0.5hp, có số lần giảm tốc độ là 1/100, 60, 50, 40, 20, 10 lần cốt ra âm hoặc dương mặt bích B5, b14 vuông, quay 360 độ, có thể lắp thắng từ DC.

Nhờ mặt bích B14, trục ra của động cơ giảm tốc mặt bích quay 360 độ lắp đặt được mọi phương, chiều, hướng
