Hộp giảm tốc tốc 55kw

Thương hiệu: Đang cập nhật  |  Tình trạng: Còn hàng
35.000.000₫ 70.000.000₫

MOTOR GIẢM TỐC MẶT BÍCH 55kw

Kiểu lắp: Mặt bích

Công suất: 55kw

Tỉ số truyền 1/2 đến 1/200

Điện áp: 3pha 220V/380V

Hotline:Tâm0979.297.190 -

MOTOR GIẢM TỐC TẢI NẶNG 55kw  Model  RF là motor giảm tốc bánh răng côn xoắn, momen lực lớn, chuyên dùng tải nặng công suất 0.12kW đến 200kW, Motor giảm tốc tải nặng có 4 dòng R  thường được dùng trong các ngành

công nghiệp nặng, cần độ bền cao, momen xoắn đảm bảo, hiệu suất làm việc lớn, tỷ số truyền 1/3 đến 1/30.000.

THÔNG SỐ KĨ THUẬT :

- Công suất : 0.12kW đến 200kW tùy vào loại motor

- Momen xoắn: tùy thuộc vào tỷ số truyền có thể lên đến 63.000 Nm

- Điện áp sử dụng: 3phase 220V/380V/660v

- Tỷ số truyền: từ 1/3 và có thể lên đến 1/30.000

- Kiểu lắp : đa dạng cốt âm, cốt dương vuông góc/ song song, chân đế, mặt bích

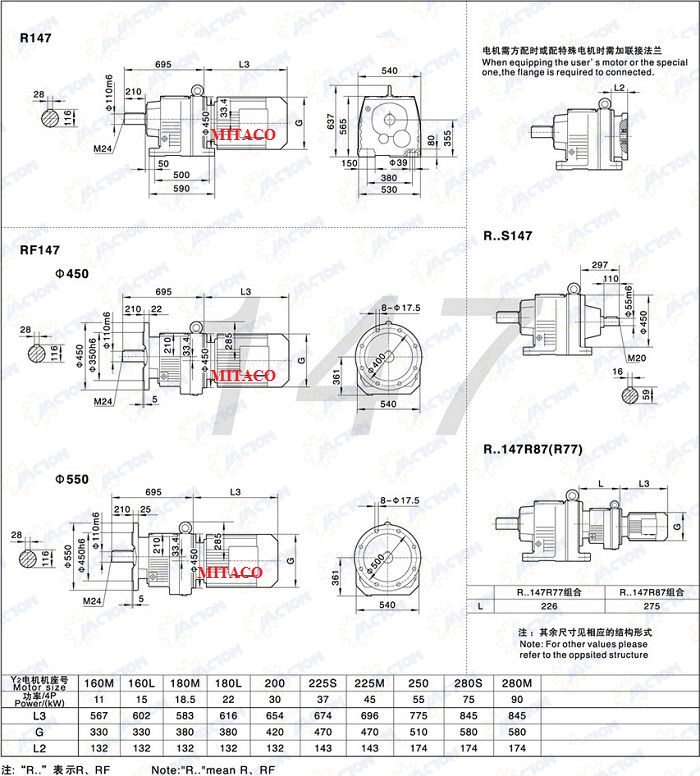

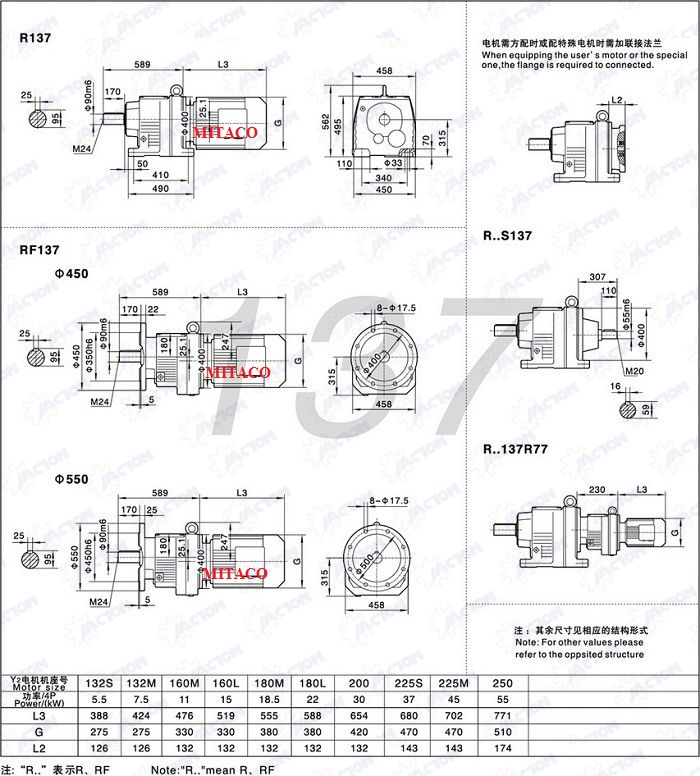

BẢN VẼ HỘP GIẢM TỐC MẶT BÍCH 55KW

Tỷ số truyền

Ratio tỉ số truyền là 1: 10, còn gọi là giảm tốc độ 10 lần thì tốc độ trục ra là 1400 /10 = 140 vòng phút

Ratio tỉ số truyền là 1/ 20, giảm 20 lần, tốc độ trục ra là 1400 /20 = 70 vòng phút

Ratio tỉ số truyền là 1/ 30, giảm 30 lần, tốc độ trục ra là 1400 /30 = 47 vòng phút

Ratio tỉ số truyền là 1/ 40, giảm 40 lần, tốc độ trục ra là 1400 /40 = 35 vòng

Ratio tỉ số truyền là 1/ 50, giảm 50 lần, tốc độ trục ra là 1400 /50 = 28 vòng phút

Ratio tỉ số truyền là 1/ 60, giảm 60 lần, tốc độ trục ra là 1400 /60 = 23 vòng phút

Ratio 1: 100, tỉ số truyền 100, 1:100 thì tốc độ trục ra là 1400 / 100 = 14 vòng phút

Cấu tạo motor giảm tốc tải nặng:

Motor giảm tốc là sự kết hợp của motor điện và hộp giảm tốc, có công dụng là giảm số vòng quay và tăng mô-men xoắn. Chúng tôi tự hào đi đầu trong ngành với đầy đủ loại Motor giảm tốc 4kw với nhiều cơ cấu bánh răng khác nhau như: Bánh răng thẳng, bánh răng nghiêng, cơ cấu cyclo-hành tinh, cơ cấu trục vít bánh vít, cơ cấu bánh răng côn xoắn, bánh răng nón.

Thông số của Motor giảm tốc:

Đa dạng về kiểu lắp của motor giảm tốc: Chân đế, Mặt bích, Trục ra vuông góc
Đầy đủ về công suất từ nhỏ nhất 60W tương đương 0.06kW cho đến 160kW
Tỉ số truyền có sẵn từ: 3, 5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 90, 100, 120, 150, 180, 200 cho đến 1/40.000 phù hợp cho mọi ứng dụng trong tất cả các nhà máy như: Bằng Chuyền, băng tải, hệ thống nâng hạ, máy nghiền, máy ép, máy trộn lớn nhỏ, hệ thống máy khuấy hóa chất, ngành nông nghiệp như hệ thống chăn nuôi tự động, hệ thống tự động hóa thông minh..... và nhiều ứng dụng khác

Hộp giảm tốc để làm gì

Thiết kế vít tải, băng tải, băng truyền động xong xưởng sản xuất

Làm máy đào đất tàu điện ngầm ở Sài Gòn

Làm cáp treo lên đồi tại Bana Hill Đà Nẵng, Sa Pa

Chế tạo máy làm hạt điều, chế biến tiêu, cafe trên cao nguyên

Làm máy in ảnh cưới, máy ép ảnh

Làm lò nướng có trục quay chậm, nước chín đồ ăn

Làm thang máy trong siêu thị Vin, Aeon, Metro toàn quốc

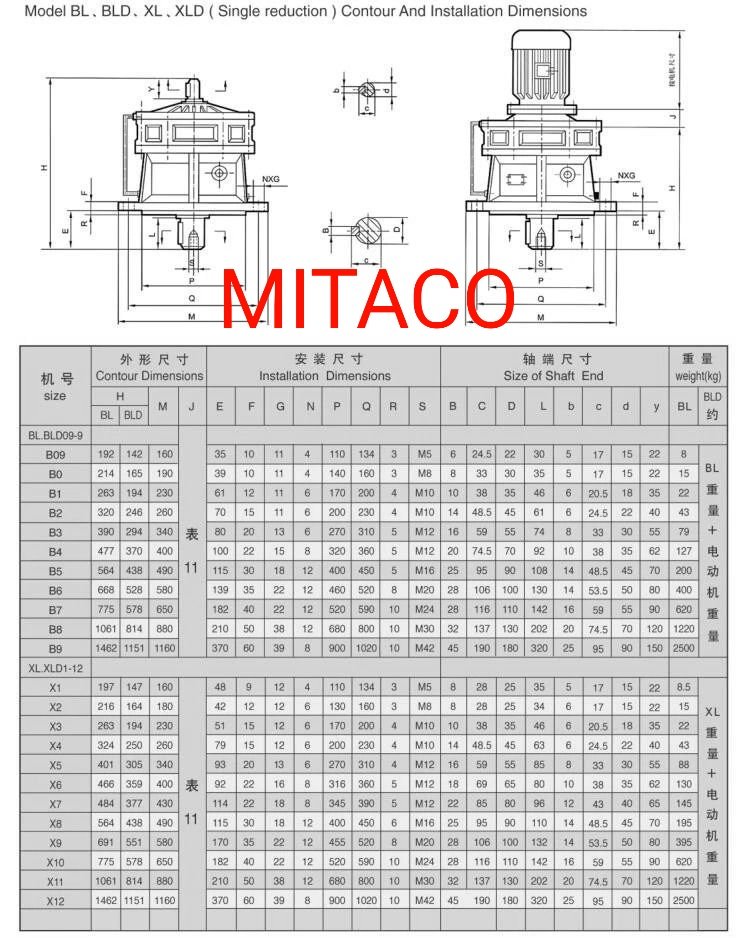

Hộp Giảm Tốc Cyclo 55kw  hay còn gọi là Motor Cyclo. Cấu tạo gồm động cơ 4 pole gắn hộp số XWD5, XWD6, XWD7, XWD8, BWD3, BWD4, BWD2, XWD9 chân đế hoặc XLD5, XLD6, XLD7, XLD8, BLD3, BLD4, BLD2, BLD9 mặt bích.

Ứng dụng hộp giảm tốc cycloid: máy khai thác dầu mỏ, máy uốn tre, gỗ, động cơ khuấy, máy đúc bê tông, máy nhuộm vải vóc, làm mỹ nghệ, máy nạo dừa.

Hộp Giảm Tốc Cyclo hay còn gọi là hộp giảm tốc cycloid hay Motor Cyclo là loại động cơ giảm tốc bánh răng làm bằng bi hoặc bánh răng xoắn. Có tác dụng làm giảm tốc độ motor để tăng lực momen lúc kéo vật nặng hoặc mang tải.

Hộp giảm tốc cyclo có 2 series chính là X và B: trong đó X có từ X2 tới X11 và B có từ B0 tới B9 là phổ biến.

Mã hàng chân đế: XWD2, XWD3, XWD4, XWD5, XWD6, XWD7,  BWD1, BWD2, BWD3, BWD4, BWD5, BWD6

Mã hàng mặt bích: XLD2, XLD3, XLD4, XLD5, XLD6,  BLD1, BLD2, BLD3, BLD4, BLD5, BLD6

Ứng dụng hộp giảm tốc cyclo

Chế tạo máy khuấy xăng dầu hóa chất,khai thác dầu mỏ

Làm băng tải gầu tải vít tải cho ngành cao su, gỗ, nhựa, than

Điều chỉnh tốc độ motor làm bia, rượu, kẹo mạch nha

Dùng với động cơ biến tần để luyện kim, đúc vỏ máy.

ĐƯƠNG LINH BẢN VẼ MOTOR HỘP GIẢM TỐC

Hộp giảm tốc chân đế

Hộp giảm tốc mặt bích

 Hộp giảm tốc NMRV

 Hộp giảm tốc ZQ

 Hộp giảm tốc trục vuông góc bánh răng côn

 Hộp giảm tốc trục song song

     Hộp giảm tốc trục song song F, FA, FF
