Hộp giảm tốc mặt bích 110kw, 132kw

Công Ty TNHH Xuất Nhập Khẩu MITACO được thành lập nhằm mục đích cung cấp sản phẩm, dịch vụ và giải pháp tốt nhất cho khách hàng, sứ mệnh mang đến khách hàng những sản phẩm chất lượng nhất với giá bán hợp lý nhất. Với tiêu chí“ Hết mình vì chất lượng”, trong những năm qua MITACO  tự hào là nhà cung cấp uy tín số 1 của hơn 40.000 nhà máy lớn nhỏ tại Việt Nam đưa ra những giải pháp tối ưu nhất giúp khách hàng tiết kiệm được thời gian và chi phí., sản phẩm có mặt trên 63/63 tỉnh thành trên cả nước, xuất khẩu sản phẩm đi các nước Châu ÂU, Châu Á, Ấn độ với các sản phẩm chính như:  động cơ giảm, Hộp giảm tốc, hộp giảm tốc mini, hộp giảm tốc NMRV, Hộp giảm tốc trục vít,  Ru lo băng tải, Động cơ tang trống, tủ khởi động 10000kv, Hộp số bước, Động cơ Bước, Sửa biếm tần tủ điện công nghiệp,

Tỷ số truyền

Ratio tỉ số truyền là 1: 10, còn gọi là giảm tốc độ 10 lần thì tốc độ trục ra là 1400 /10 = 140 vòng phút

Ratio tỉ số truyền là 1/ 20, giảm 20 lần, tốc độ trục ra là 1400 /20 = 70 vòng phút

Ratio tỉ số truyền là 1/ 30, giảm 30 lần, tốc độ trục ra là 1400 /30 = 47 vòng phút

Ratio tỉ số truyền là 1/ 40, giảm 40 lần, tốc độ trục ra là 1400 /40 = 35 vòng

Ratio tỉ số truyền là 1/ 50, giảm 50 lần, tốc độ trục ra là 1400 /50 = 28 vòng phút

Ratio tỉ số truyền là 1/ 60, giảm 60 lần, tốc độ trục ra là 1400 /60 = 23 vòng phút

Ratio 1: 100, tỉ số truyền 100, 1:100 thì tốc độ trục ra là 1400 / 100 = 14 vòng phút

THÔNG SỐ KĨ THUẬT :

- Công suất : 110kW đến 132kW tùy vào loại motor

- Momen xoắn: tùy thuộc vào tỷ số truyền có thể lên đến 63.000 Nm

- Điện áp sử dụng: 3phase 220V/380V/660v

- Tỷ số truyền: từ 1/3 và có thể lên đến 1/30.000

- Kiểu lắp : đa dạng cốt âm, cốt dương vuông góc/ song song, chân đế, mặt bích

Động cơ giảm tốc mặt bích 110kw 132kw Cycloid trục ra đồng tâm

Động cơ hộp số Cyclo 110kw 132kw mặt bích ký hiệu: XL, BL chân đế là: BWD, XWD chạy được điện 220v, 380v sử dụng vào những việc cần trục cốt ra lớn.

Trục ra đồng tâm với trục vào là kiểu mặt bích tròn như sau:

a. Các kiểu động cơ giảm tốc mặt bích cycloid đồng tâm 110kw 132kw

Ảnh 1: bích ngửa kèm motor; Ảnh 2: bích úp

Ảnh 3: bích úp, chưa gồm motor; Ảnh 4: hộp giảm tốc mặt bích nằm ngang

Ảnh 5: hộp giảm tốc bích liền motor phanh thắng 110kw 132kw 0.5HP

b. Các loại motor giảm tốc mặt bích cycloid điều chỉnh tốc độ 110kw 132kw

Motor giảm tốc cycloid BL XL gắn điều tốc cơ hoặc motor bích gắn bộ điều chỉnh tốc độ mặt bích UDL như sau có thể biến tối tốc độ trục ra

4 vòng / phút tới ra 246 vòng / phút

204 vòng phút tới 996 vòng phút

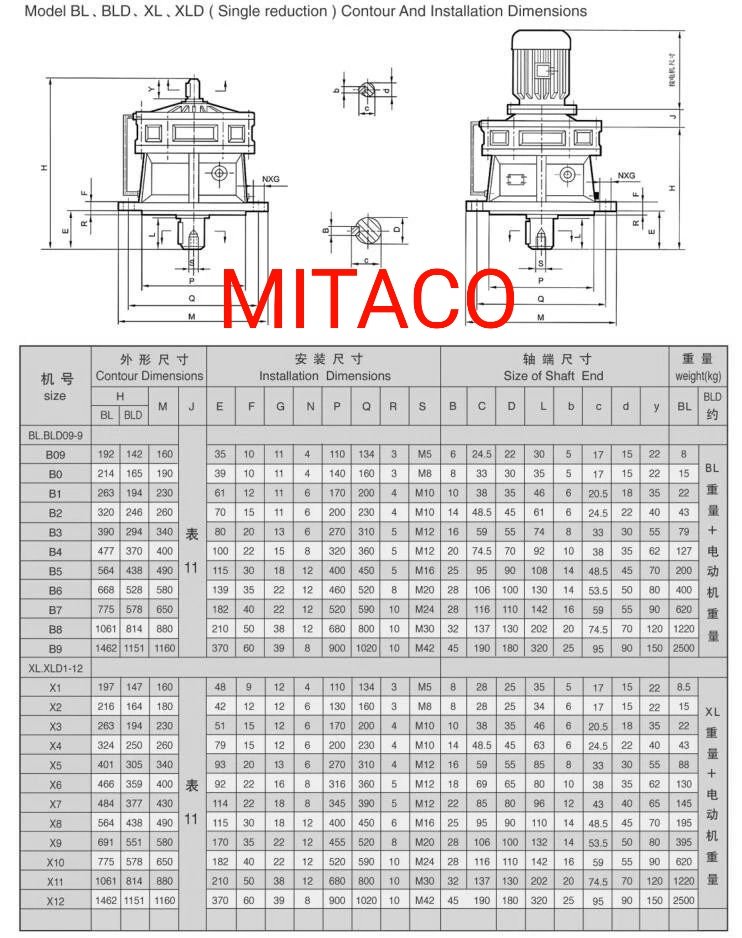

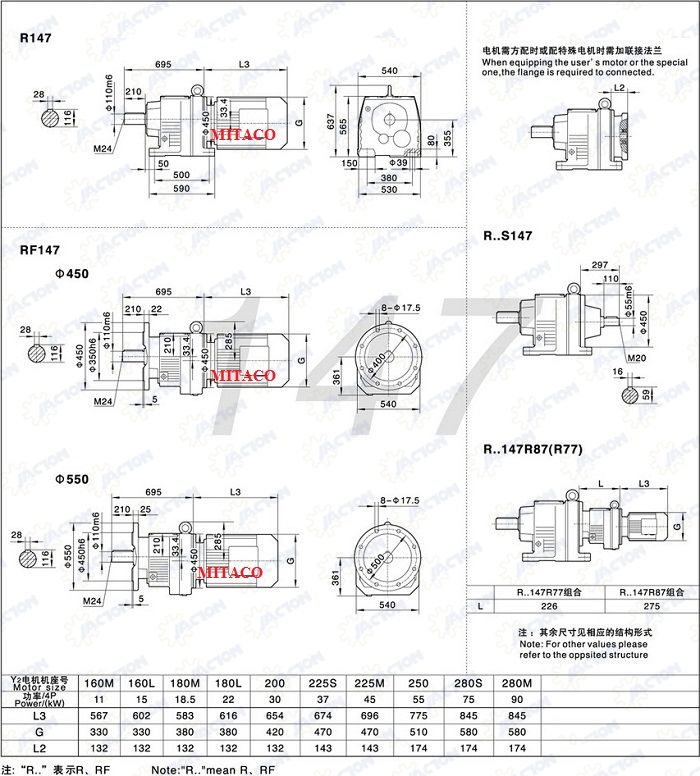

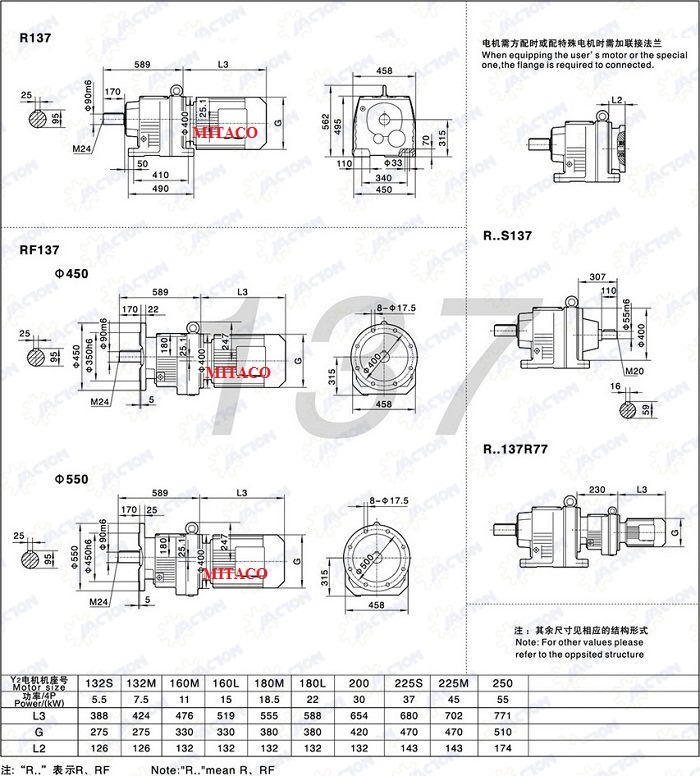

Bản vẽ hộp giảm tốc mặt bích 110kw 132kw Cyclo

ĐƯƠNG LINH BẢN VẼ MOTOR HỘP GIẢM TỐC
