MOTOR GIẢM TỐC MẶT BÍCH 250w 0,25KW
Model: GV
Công suất : 0,2kw
Tỉ số truyền : 1/3 đếm 1/40.000
Điện áp : 3pha 220v / 380v
Motor Giảm Tốc Mặt Bích 250W 0.25Kw
Motor giảm tốc mặt bích 250w 0.25kW còn gọi là động cơ giảm tốc mặt bích 250w 0.25kW là một trong các loại motor giảm tốc bán chạy nhất thị trường Việt Nam. Gồm có các kiểu mặt bích vuông, mặt bích tròn đồng tâm, mặt bích ở trục vào cốt âm và mặt bích ở trục ra cốt âm. Được phân loại như sau:
Tỷ Số Truyền Động Cơ Giảm Tốc mặt bích 0,2kw
Tỷ số truyền động cơ giảm tốc có thể giảm được từ 3 đến 100 lần
Cốt ra quay : 280 - 300 vòng/phút, nghĩa là ratio tỉ số truyền = 5 còn gọi là 1/5
Trục ra 140 - 150 vòng/phút, nghĩa là ratio tỉ số truyền = 10 còn gọi là 1/10
Trục ra 93 - 100 vòng/phút, nghĩa là ratio tỉ số truyền = 15 còn gọi là 1/15
Trục ra 70 - 75 vòng/phút, nghĩa là ratio tỉ số truyền = 20 còn gọi là 1/20
Trục ra 56 - 60 vòng/phút, nghĩa là ratio tỉ số truyền = 25 còn gọi là 1/25
Trục ra 46.7 - 50 vòng/phút, nghĩa là ratio tỉ số truyền = 30 còn gọi là 1/30
Trục ra 35 - 37.5 vòng/phút, nghĩa là ratio tỉ số truyền = 40 còn gọi là 1/40
Trục ra 28 - 30 vòng/phút, nghĩa là ratio tỉ số truyền = 50 còn gọi là 1/50
Trục ra 23.3 - 25 vòng/phút, nghĩa là ratio tỉ số truyền = 60 còn gọi là 1/60
Trục ra 17.5 - 18.75 vòng/phút, nghĩa là ratio tỉ số truyền = 80 còn gọi là 1/80
Trục ra 14 - 15 vòng/phút, nghĩa là ratio tỉ số truyền = 100 còn gọi là 1/100
1) Motor giảm tốc mặt bích 250w 0.25kW GV trục thẳng
a. Thông số kỹ thuật mặt bích motor giảm tốc 250w 0.25kW
b. Hình ảnh mặt bích vuông loại phổ biến nhất thị trường
Động cơ giảm tốc mặt bích 370W 0.37kW 0.5HP Cycloid trục ra đồng tâm
Động cơ hộp số Cyclo 250w 0.25kW mặt bích ký hiệu: XL, BL chân đế là: BWD, XWD chạy được điện 220v, 380v sử dụng vào những việc cần trục cốt ra lớn.
Trục ra đồng tâm với trục vào là kiểu mặt bích tròn như sau:

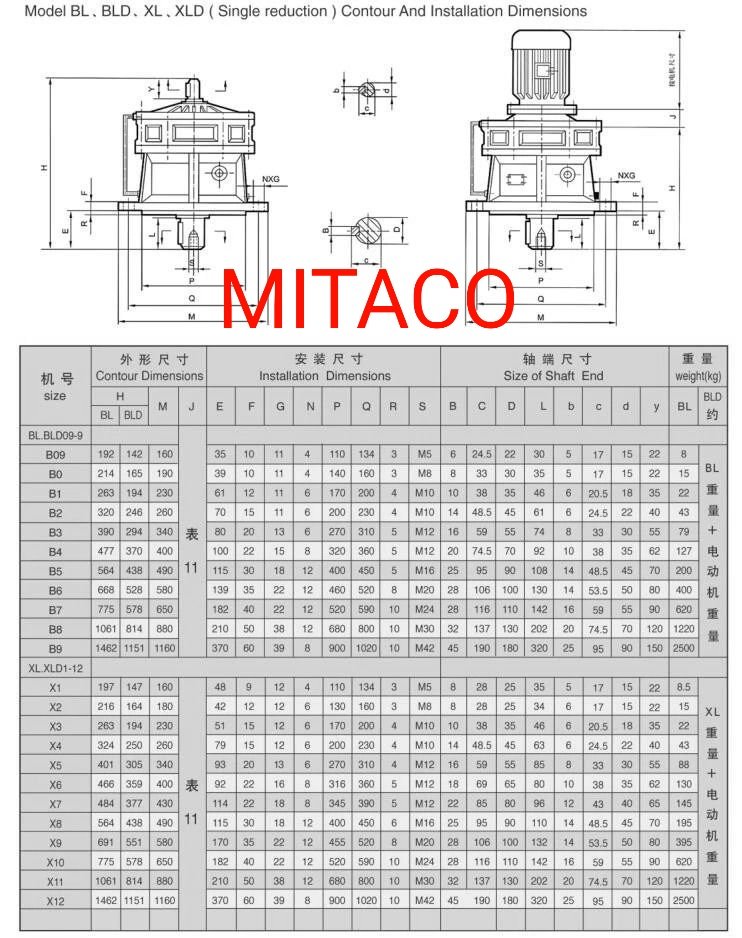

a. Các kiểu động cơ giảm tốc mặt bích cycloid đồng tâm 250W 0.25kW
Ảnh 1: bích ngửa kèm motor; Ảnh 2: bích úp
Ảnh 3: bích úp, chưa gồm motor; Ảnh 4: hộp giảm tốc mặt bích nằm ngang
Ảnh 5: hộp giảm tốc bích liền motor phanh thắng 250w 0.25kW
b. Các loại motor giảm tốc mặt bích cycloid điều chỉnh tốc độ 250W 0.25kW
Động cơ hộp số mặt bích 250W 0.25kW 0.5HP tải nặng RF, KF
Giảm tốc mặt bích R gắn liền motor bích 250w, 0,25kw thành mô tơ hộp số bánh răng tải nặng thường dùng cho gầu tải, vít tải, vận chuyển xi măng sỏi cát khối lượng lớn.
Gồm có giảm tốc RF trục thẳng và giảm tốc K A F mặt bích cốt âm như sau

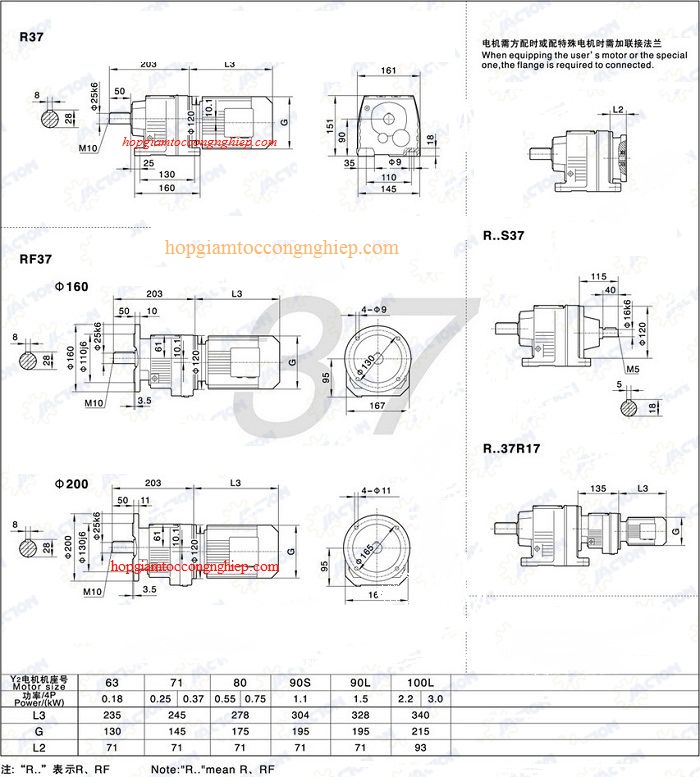

Hình 1: RF, giảm tốc trục thẳng mặt bích
Hình 2: Giảm tốc KAF mặt bích cốt âm
Hình 3: KA giảm tốc mặt bích trục dương
