Hộp giảm tốc khuấy : 0,2kw đến 160kw
Điện áp: 1pha 220v hoặc 3 pha 220v/380v
Tỷ số truyền: 1/3 đến 1/29000
Tốc độ tương ứng rất chậm từ: 0.05 vòng/ phút đến 500 vòng/ phút
Công dụng hộp giảm tốc khuấy 0,2kw khuấy trộn
Hộp giảm tốc 0,2kw khuấy hóa chất còn gọi là động cơ khuấy hoặc motor khuấy trộn là loại motor công nghiệp thường có cấu tạo từ motor điện gắn hộp giảm tốc mặt bích tròn hoặc mặt bích vuông, trục ra úp xuống mặt đất hoặc ngửa lên trời. Motor khuấy trộn thường có điều chỉnh tốc độ bằng biến tần hoặc bằng điều tốc cơ, vì tùy từng thời điểm, tùy lượng dung dịch, ta cần trộn với tốc độ khác nhau.
Motor khuấy trà sữa, rượu vang, bia, thuốc nhuộm vải, những chất cần có độ nhuyễn cao mới ra thành phẩm
Nhào trộn đều ngũ cốc thức ăn cho gia súc, gia cầm, nhân bánh, bột mỳ
Chế biến xi măng, vôi, axit, quặng kim loại lỏng cần đúc thành khuân như đồng, thiếc bạc
Motor khuấy trộn đều dung dịch làm ra vacxin chống dịch
Motor khuấy bùn khi phun thuốc làm sạch nước hồ Tây, hồ Gươm
Động cơ khuấy có trục ra thường là mặt bích, trên mặt bích có lỗ để treo motor vào các bồn
Đặc điểm động cơ khuấy
Chiều dài thường lớn hơn motor thường đôi khi nối trục dài thêm tới 2-3 mét, ví dụ xử lý nước thải
Với loại tốc độ biến đổi liên tục, chạy với biến tần thì có quạt cưỡng bức để làm mát sau đuôi motor; cần chế tạo với motor có tính tản nhiệt cao, đồng là loại chịu nhiệt tốt
Khi vận tải động cơ khuấy, cánh khuấy phải được bảo vệ thật tốt, chống va đập gây mất cân bằng giữa các cánh, tuổi thọ sẽ giảm
Động cơ khuấy có trục ra thường là mặt bích, trên mặt bích có lỗ để treo motor vào các bồn
Chiều dài thường lớn hơn motor thường đôi khi nối trục dài thêm tới 2-3 mét, ví dụ xử lý nước thải
Với loại tốc độ biến đổi liên tục, chạy với biến tần thì có quạt cưỡng bức để làm mát sau đuôi motor; cần chế tạo với motor có tính tản nhiệt cao, đồng là loại chịu nhiệt tốt
Khi vận tải động cơ khuấy, cánh khuấy phải được bảo vệ thật tốt, chống va đập gây mất cân bằng giữa các cánh, tuổi thọ sẽ giảm.
Với dung dịch như gas, xăng dầu thì motor cánh khuấy cần làm bằng động cơ điện phòng nổ YB3 YB2
Chống rỉ trong hóa chất bằng cánh khuấy Inox hoặc cánh nhựa, cao su
Khi khuấy lò luyện kim, nhiệt lên tới gần trăm độ thì cần dùng motor dây đồng cấp H, chịu được 180 độ C, phớt và vòng bi phải là loại chuyên dụng chịu nhiệt
Lúc khuấy trong môi trường siêu lạnh, ví dụ làm kem, thì cần bạc đạn có mỡ chống lạnh, không đóng băng viên bi motor dưới 0 độ C

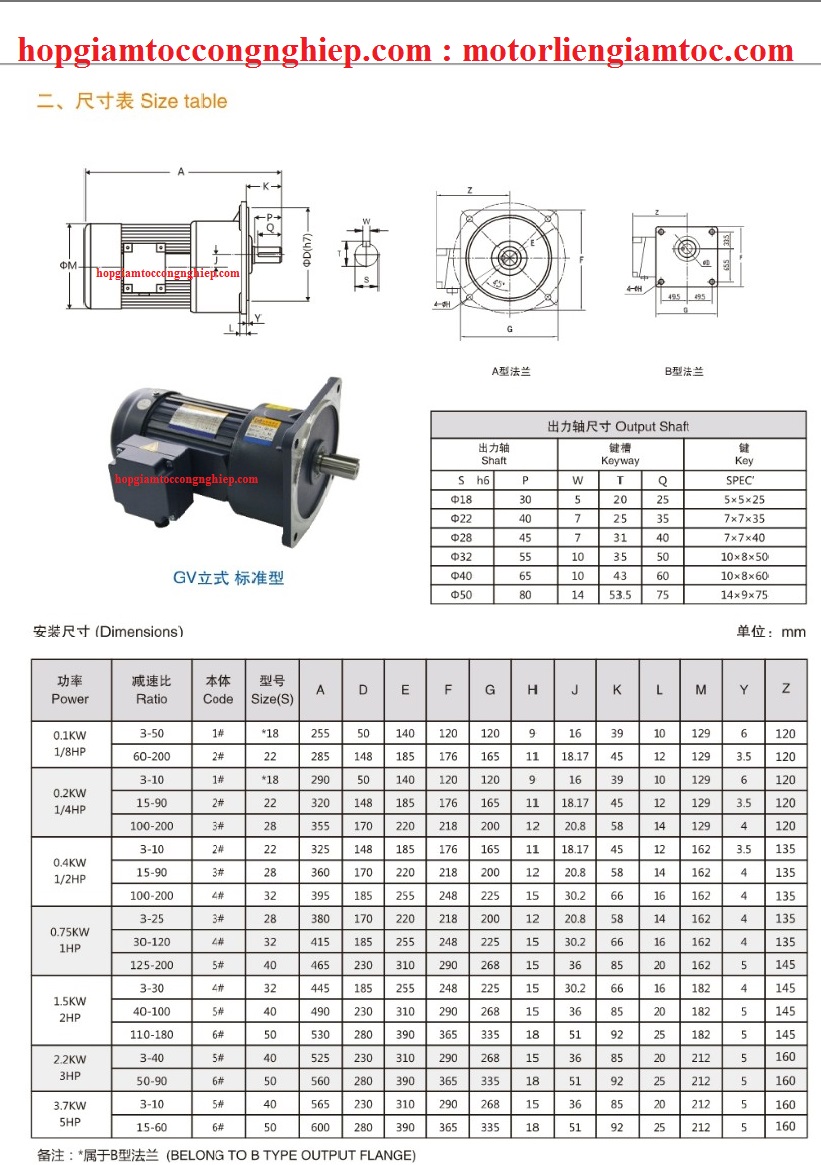

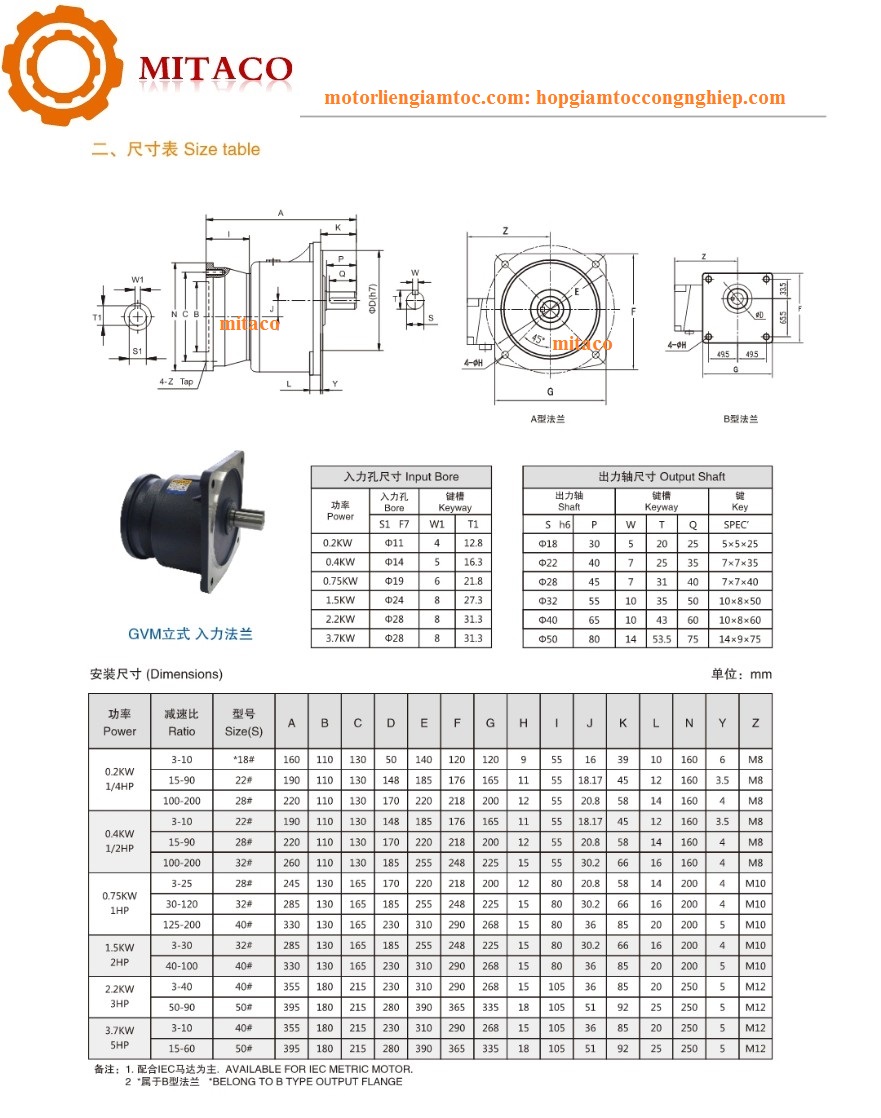

BẢN VẼ HỘP GIẢM TỐC KHUẤY 0,2KW
Tỷ số truyền hộp sô khuấy 0,2kw 1,5hp
Ratio tỉ số truyền là 1: 10, còn gọi là giảm tốc độ 10 lần thì tốc độ trục ra là 1400 /10 = 140 vòng phút
Ratio tỉ số truyền là 1/ 20, giảm 20 lần, tốc độ trục ra là 1400 /20 = 70 vòng phút
Ratio tỉ số truyền là 1/ 30, giảm 30 lần, tốc độ trục ra là 1400 /30 = 47 vòng phút
Ratio tỉ số truyền là 1/ 40, giảm 40 lần, tốc độ trục ra là 1400 /40 = 35 vòng
Ratio tỉ số truyền là 1/ 50, giảm 50 lần, tốc độ trục ra là 1400 /50 = 28 vòng phút
Ratio tỉ số truyền là 1/ 60, giảm 60 lần, tốc độ trục ra là 1400 /60 = 23 vòng phút
Ratio 1: 100, tỉ số truyền 100, 1:100 thì tốc độ trục ra là 1400 / 100 = 14 vòng phút

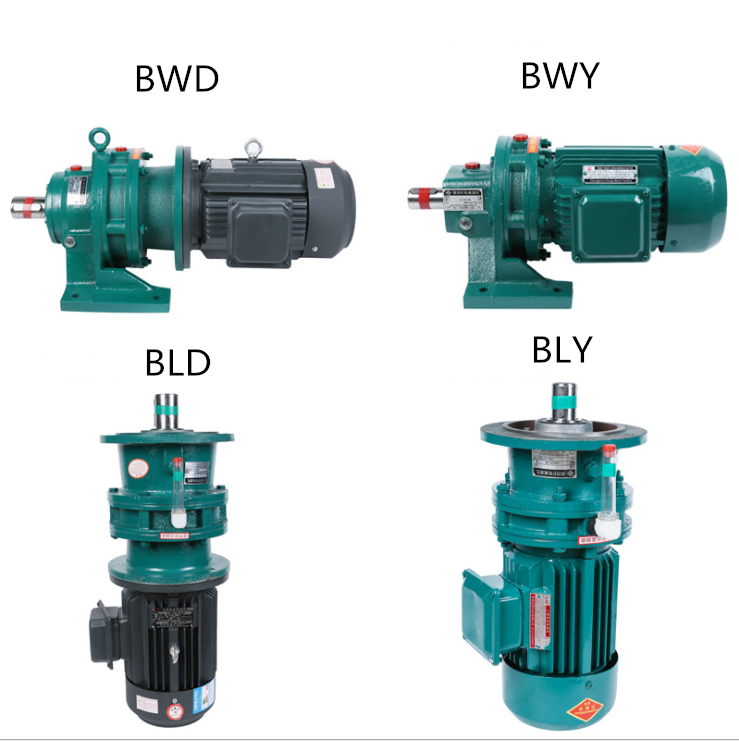

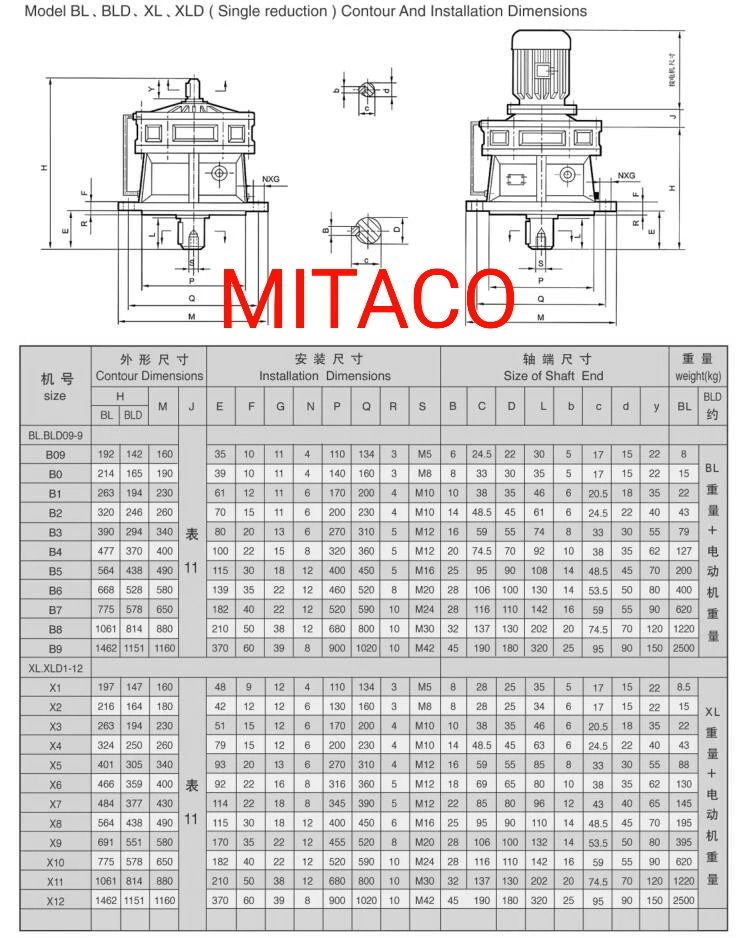

HỘP GIẢM TỐC KHUẤY CYCLO
Hộp giảm tốc khuấy cyclo 0,7HP 0,2kw điện áp 3
pha 380v 50hz
Tỷ số truyền hộp sô khuấy 0,2kw 0,3hp
Ratio tỉ số truyền 11 thì tốc độ trục ra 96 vòng / phút
Ratio tỉ số truyền 17 thì tốc độ trục ra 85 vòng / phút
Ratio tỉ số truyền 23 thì tốc độ trục ra 63 vòng / phút
Ratio tỉ số truyền 29 thì tốc độ trục ra 50 vòng / phút
Ratio tỉ số truyền 35 thì tốc độ trục ra 40 vòng / phút
Ratio tỉ số truyền 43 thì tốc độ trục ra 33 vòng / phút
Ratio tỉ số truyền 59 thì tốc độ trục ra 25 vòng / phút
Ratio tỉ số truyền 71 thì tốc độ trục ra 20 vòng / phút
Ratio tỉ số truyền 87 thì tốc độ trục ra 17 vòng / phút

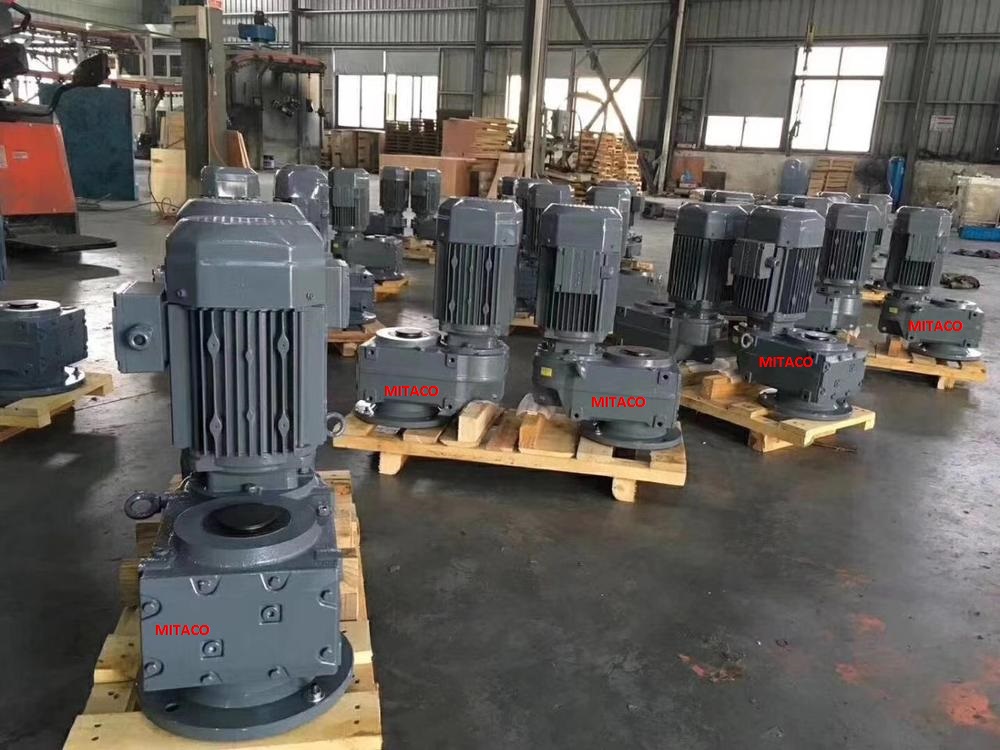

HỘP GIẢM TỐC KHUẤY 0,2KW TRỤC SONG SONG
THÔNG SỐ KĨ THUẬT :
- Công suất : 0.12kW đến 200kW tùy vào loại motor
- Momen xoắn: tùy thuộc vào tỷ số truyền có thể lên đến 63.000 Nm
- Điện áp sử dụng: 3phase 220V/380V/660v
- Tỷ số truyền: từ 1/3 và có thể lên đến 1/30.000
- Kiểu lắp : đa dạng cốt âm, cốt dương vuông góc/ song song, chân đế, mặt bích
Tỷ số truyền
Ratio tỉ số truyền là 1: 10, còn gọi là giảm tốc độ 10 lần thì tốc độ trục ra là 1400 /10 = 140 vòng phút
Ratio tỉ số truyền là 1/ 20, giảm 20 lần, tốc độ trục ra là 1400 /20 = 70 vòng phút
Ratio tỉ số truyền là 1/ 30, giảm 30 lần, tốc độ trục ra là 1400 /30 = 47 vòng phút
Ratio tỉ số truyền là 1/ 40, giảm 40 lần, tốc độ trục ra là 1400 /40 = 35 vòng
Ratio tỉ số truyền là 1/ 50, giảm 50 lần, tốc độ trục ra là 1400 /50 = 28 vòng phút
Ratio tỉ số truyền là 1/ 60, giảm 60 lần, tốc độ trục ra là 1400 /60 = 23 vòng phút
Ratio 1: 100, tỉ số truyền 100, 1:100 thì tốc độ trục ra là 1400 / 100 = 14 vòng phút
