hộp số máy đùn gạch 750

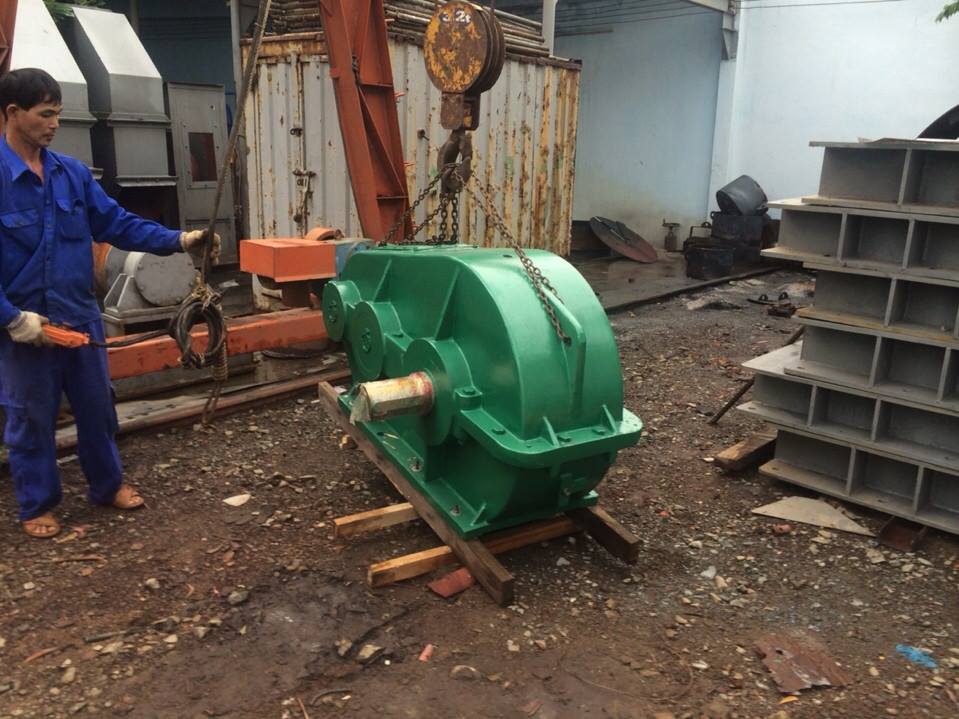

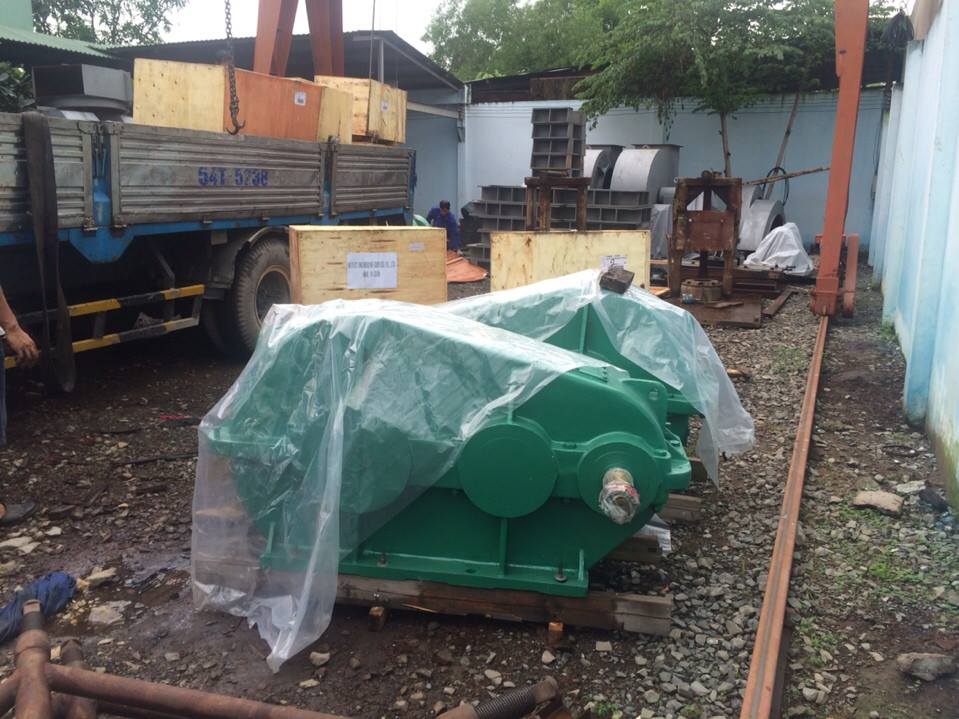

Hộp giảm tốc máy đùn gạch 750 Hộp giảm tốc máy đùn gạch 750 còn gọi là hộp số giảm tốc máy đùn gạch size 750 là kiểu hộp số bánh răng trụ nghiêng, trọng tải cao và lực momen khỏe để chuyên việc nặng.

Tỉ số truyền thường gặp là:

Hộp giảm tốc máy đùn gạch ZQH (ZQA, JZQ) 2 cấp: Giảm 10, 50, 30, 20, 40 lần

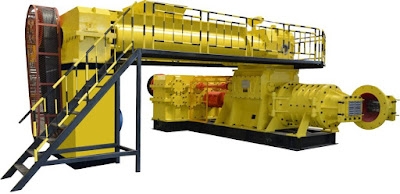

Ứng dụng: máy đùn gạch , Đào vàng, nâng đá làm cầu, kéo tàu thuyền, nghiền đá, vôi ra bột xi măng, luyện thép đồng nhôm, đúc gang, lấy than ra khỏi mỏ, , thanh lọc dầu mỏ, nghiền gỗ ra củi, nâng vật liệu xây dựng, ép bột gỗ thành bàn ghế, xây trạm trộn bê tông xây nhà.

Trọng lượng hộp giảm tốc 750 khoảng: 935 tới 1100 kilogram. Trọng tải: 4900 tới 7900 kilogram. Gọi là ZQ 750 vì từ tâm trục ra tới tâm trục vào khoảng cách là: 750 mm

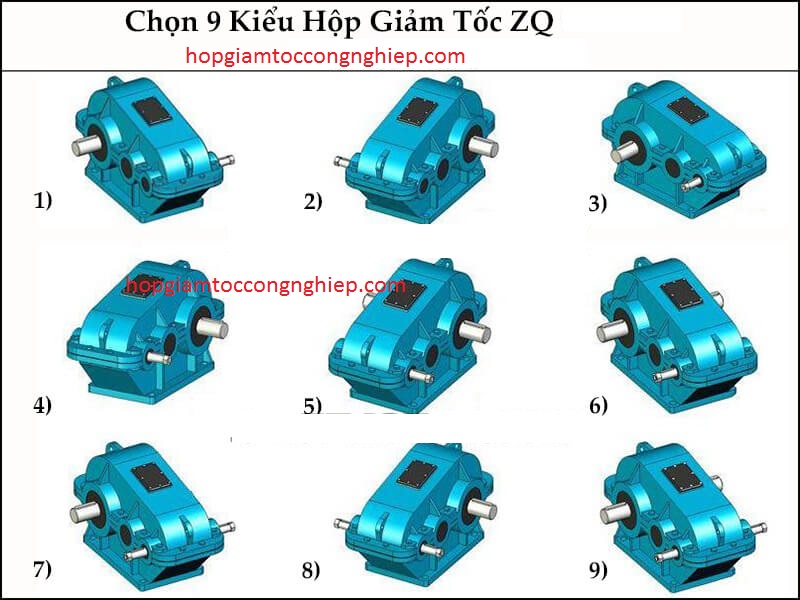

Có 9 kiểu hộp số giảm tốc máy đùn gạch size 750 như sau:

1 trục vào, 1 trục ra (chữ U hoặc chữ Z)

2 trục vào, 1 trục ra

2 trục ra, 1 trục vào

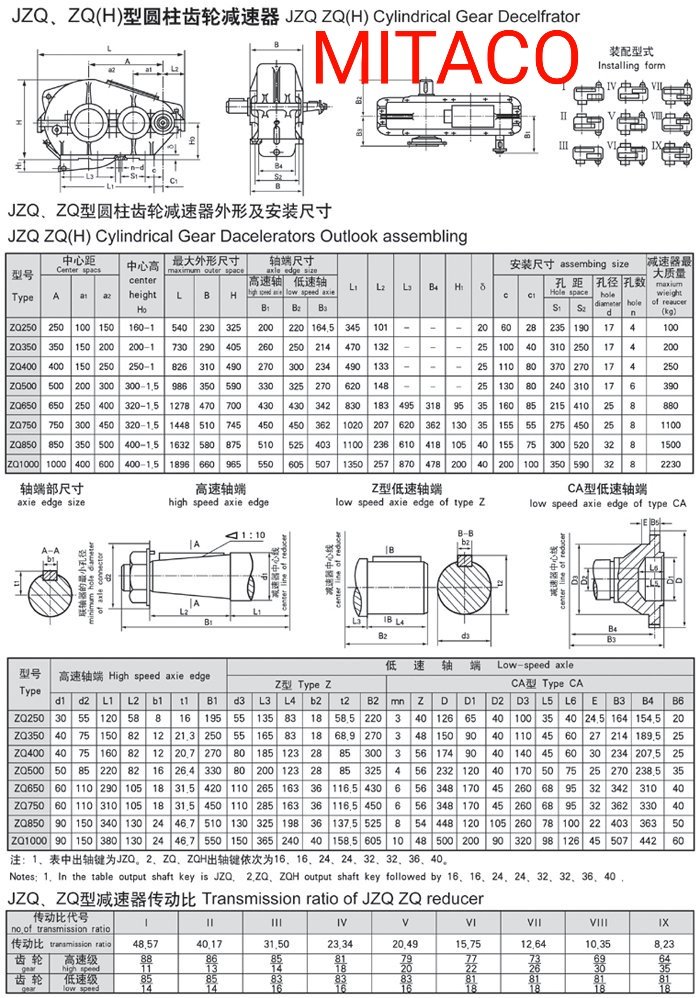

Bản vẽ kỹ thuật hộp giảm tốc hộp giảm tốc máy đùn gạch 750, trục ra, trục vào khác phía

Tổng dài = 1450 mm

Tổng cao =880 mm

Tổng ngang = 900 mm

Chiều dài chân đế = 1020 mm

Đường kính trục vào (trục nhanh, trục nhỏ) = 60 mm

Đường kính trục ra (trục truyền động, trục lớn) = 110 mm

Khoảng cách tâm trục vào tới tâm trục ra = 750 mm

Chọn tốc độ trục ra cho hộp số hộp giảm tốc máy đùng gạch 750 bánh răng trụ

a) Hộp số ZQ 750, 2 cấp

Tốc độ trục ra = 100.1 khi tỉ số truyền = ratio = 15 tới 15.75

Tốc độ trục ra = 75.1 khi tỉ số truyền = ratio = 20 tới 20.49

Tốc độ trục ra = 60.2 khi tỉ số truyền = ratio = 25

Tốc độ trục ra = 47.7 khi tỉ số truyền = ratio = 31.5

Tốc độ trục ra = 37.7 khi tỉ số truyền = ratio = 40 – 40.17

Tốc độ trục ra = 30.2 khi tỉ số truyền = ratio = 48.57 – 50

Chọn công suất motor và lực momen hộp giảm tốc ZQ 750

Động cơ điện 4 pole 1400-1750 vòng phút lắp giảm tốc ZQ 750 sẽ tạo lực momen như sau. Công suất motor sẽ phụ thuộc vào kinh nghiệm lắp đặt và thời gian sử dụng liên tục hay ngừng nghỉ.

Tốc độ trục ra = 100.1 khi ratio = 15 tới 15.75, nên lắp với motor 71kw tới 111kw

Tốc độ trục ra = 75.1 khi ratio = 20 tới 20.49, nên lắp với motor 56kw tới 100kw, lực momen = khoảng 6750 Nm. Tải hướng kính lớn nhất đặt trên trục ra = 4900 tới 5950 kg

Tốc độ trục ra = 60.2 khi ratio= 25, nên lắp với motor 49kw tới 89kw, lực momen = khoảng 6900. Tải hướng kính lớn nhất đặt trên trục ra = 5100 tới 6250 kg

Tốc độ trục ra = 47.7 khi ratio= 31.5, nên lắp với motor 36.5kw tới 63kw, lực momen = khoảng 7650 Nm. Tải hướng kính lớn nhất đặt trên trục ra = 5650 tới 6800 kg

Tốc độ trục ra = 37.7 khi ratio= 40 – 40.17, nên lắp với motor 26.5kw tới 59kw, lực momen = khoảng 8100 Nm. Tải hướng kính lớn nhất đặt trên trục ra = 6150 tới 7400 kg

Tốc độ trục ra = 30.2 khi ratio= 48.57 – 50, nên lắp với motor 21.5kw tới 48kw, lực momen = khoảng 8300 Nm. Tải hướng kính lớn nhất đặt trên trục ra = 6550 tới 7900 kg
