Hộp giảm tốc 0,2kw 1/10

Hộp Giảm Tốc 0,2kw 0,25hp 1/10

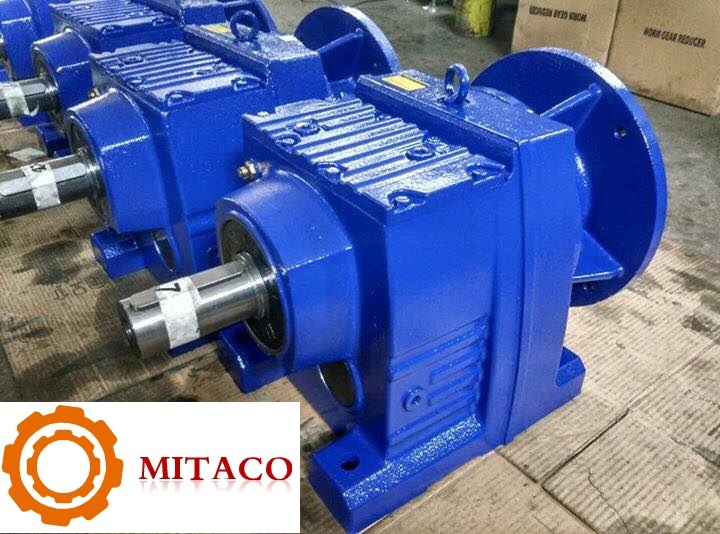

Motor giảm tốc chân đế còn gọi là động cơ giảm tốc chân đế, là motor có cấu tạo gồm động cơ điện kèm hộp số bánh răng, phía dưới hộp số bánh răng có chân đúc liền. Phần chân này để động cơ bắt chặt vào bề mặt cỗ máy hoặc mặt đất.

Các công suất thông dụng của motor giảm tốc chân đế là 0.2kw tới 7.5kw

1) Cấu tạo Motor Giảm Tốc Chân Đế

Cấu tạo Motor Giảm Tốc Chân Đế gồm các bộ phận quan trọng nhất là bánh răng chịu tải, trục động cơ, phốt chịu nhiệt của Đức, và vòng bi bạc đạn.

Cần thêm mỡ làm mát bôi trơn của Nhật cho vào trong hộp số mới đủ linh kiện trong ảnh trên.

2) Thiết Kế Lắp Đặt Motor Giảm Tốc Chân Đế

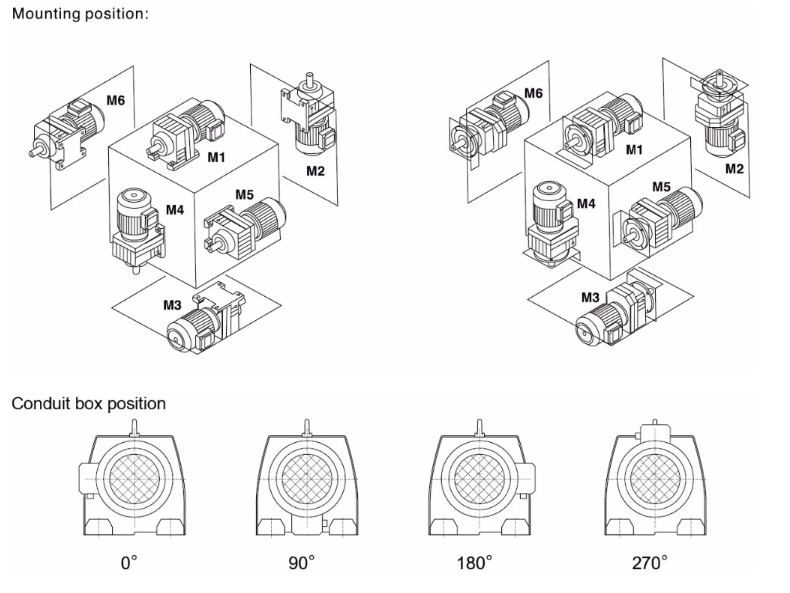

Motor Giảm Tốc Chân Đế có 8 kiểu như sau khi lắp đặt tải trung, tải nhẹ

4) Ưu Điểm Motor Giảm Tốc Chân Đế

Motor giảm tốc chân đế được sử dụng rất phổ biến hiện nay vì có những ưu điểm sau:

• Giá rẻ nhất, nhiều chủng loại nhất để lựa chọn kích thước đường kính trục

• Lắp đặt dễ nhất, chống rung tốt nhất và an toàn nhất

• Dễ bảo trì hơn các loại giảm tốc mặt bích

• Có nhiều hãng sản xuất nhất, dễ thay thế

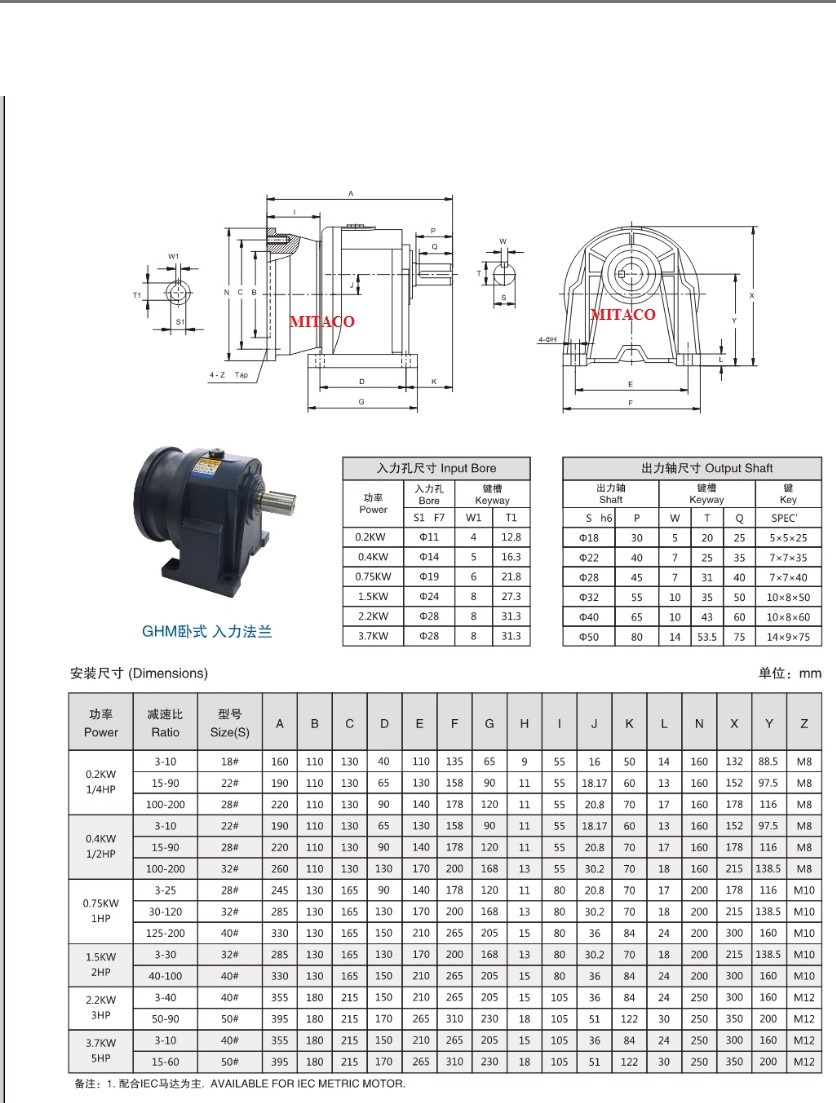

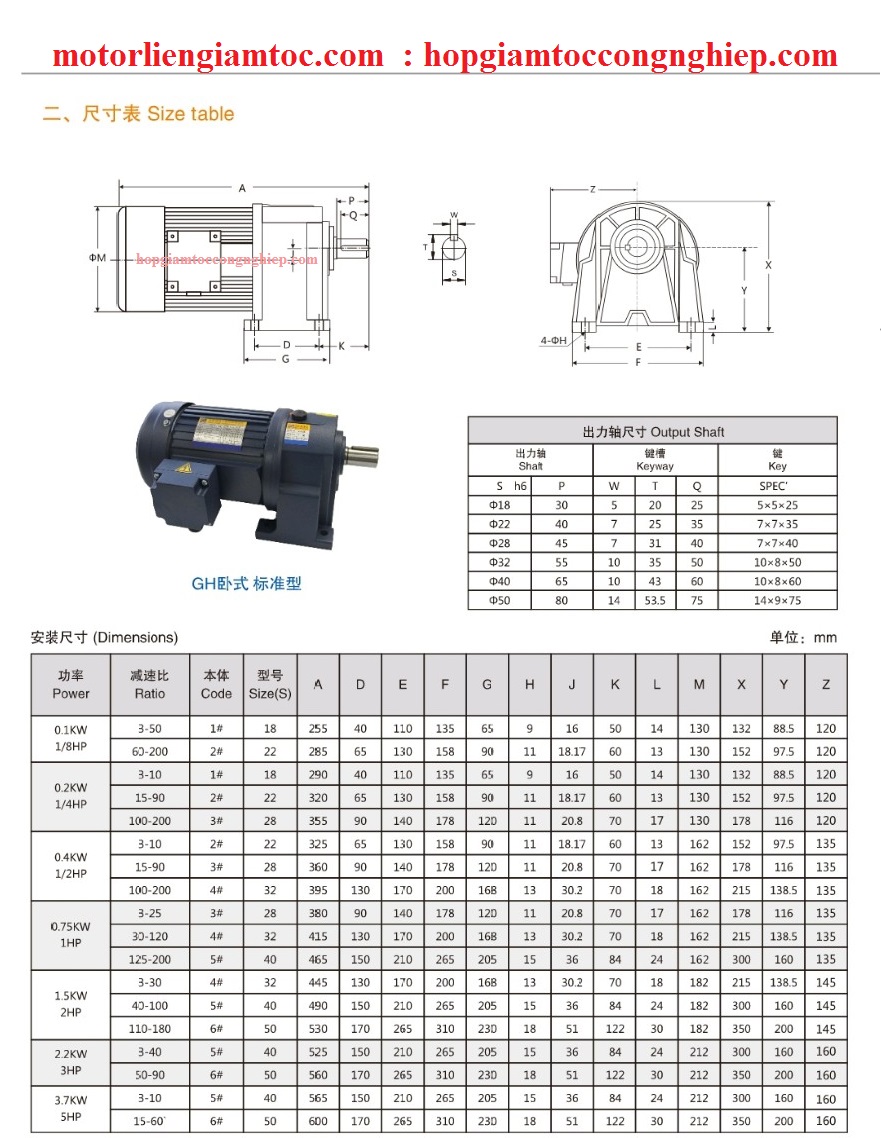

Bản vẽ hộp giảm tốc 0,2kw 1/10

5) Tỷ Số Truyền Động Cơ Giảm Tốc Chân Đế

Tỷ số truyền động cơ giảm tốc có thể giảm được từ 3 đến 100 lần

• Cốt ra quay : 280 - 300 vòng/phút, nghĩa là ratio tỉ số truyền = 5 còn gọi là 1/5

• Trục ra 140 - 150 vòng/phút, nghĩa là ratio tỉ số truyền = 10 còn gọi là 1/10

• Trục ra 93 - 100 vòng/phút, nghĩa là ratio tỉ số truyền = 15 còn gọi là 1/15

• Trục ra 70 - 75 vòng/phút, nghĩa là ratio tỉ số truyền = 20 còn gọi là 1/20

• Trục ra 56 - 60 vòng/phút, nghĩa là ratio tỉ số truyền = 25 còn gọi là 1/25

• Trục ra 46.7 - 50 vòng/phút, nghĩa là ratio tỉ số truyền = 30 còn gọi là 1/30

• Trục ra 35 - 37.5 vòng/phút, nghĩa là ratio tỉ số truyền = 40 còn gọi là 1/40

• Trục ra 28 - 30 vòng/phút, nghĩa là ratio tỉ số truyền = 50 còn gọi là 1/50

• Trục ra 23.3 - 25 vòng/phút, nghĩa là ratio tỉ số truyền = 60 còn gọi là 1/60

• Trục ra 17.5 - 18.75 vòng/phút, nghĩa là ratio tỉ số truyền = 80 còn gọi là 1/80

• Trục ra 14 - 15 vòng/phút, nghĩa là ratio tỉ số truyền = 100 còn gọi là 1/100
