Hộp Số Giảm Tốc Hành Tinh: Khái Niệm, Cấu Tạo Và Những Ưu - Nhược Điểm

Hộp giảm tốc hành tinh là một trong những bộ phận vô cùng quan trọng trong các thiết bị máy móc, động cơ của dây chuyền sản xuất,... Chúng giúp cho động cơ hoạt động nhanh chậm theo ý muốn của người sử dụng. Đồng thời, góp phần vào sự phong phú, đa dạng của các hệ thống bánh răng giảm tốc đang được sử dụng trong nhiều loại hộp số hiện nay.

Hộp giảm tốc hành tinh là một bộ phận giữ vai trò chủ đạo, giúp điều khiển việc giảm tốc, đảo chiều, đấu nối trực tiếp và tăng tải trọng cho một thiết bị máy móc. Hộp số giảm tốc bánh răng hành tinh thường bao gồm các bánh răng hành tinh, các ly hợp và phần phanh.

Nhờ vào sự kết nối của 2 bộ truyền bánh răng hành tinh ở trước và sau cùng với các ly hợp, hệ thống phanh giúp cho thiết bị dễ dàng ngắt đoạn công suất và thực hiện tăng giảm tốc độ một cách dễ dàng và an toàn.

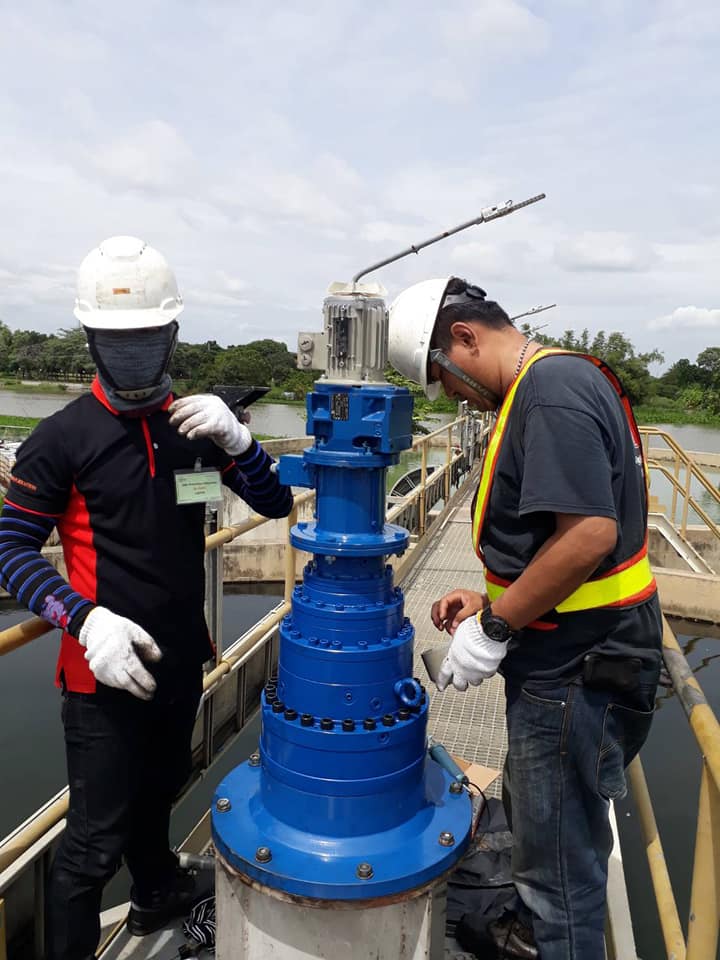

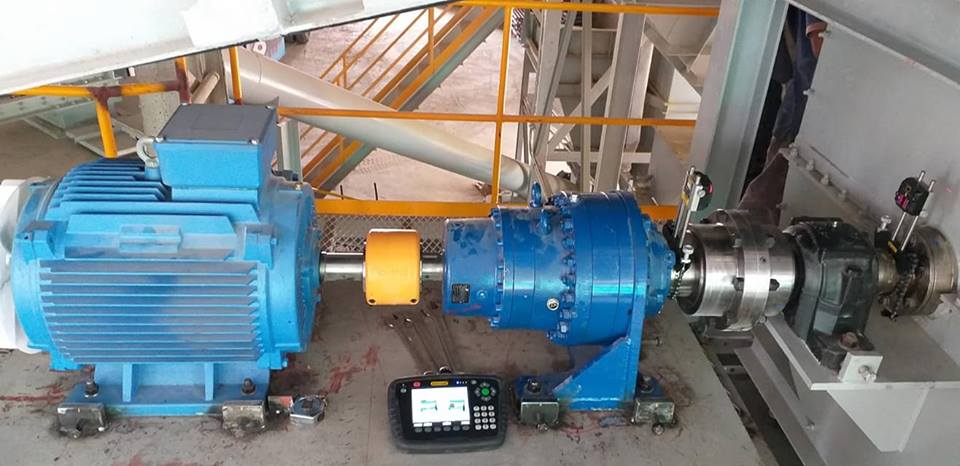

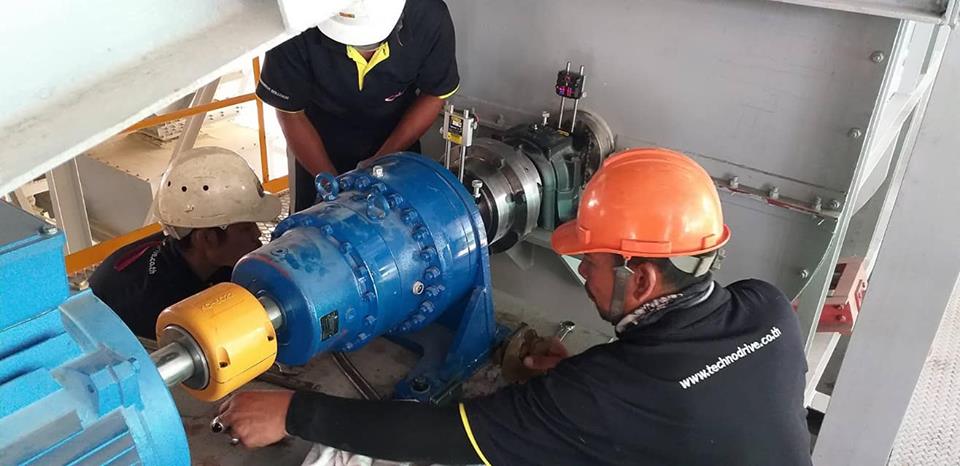

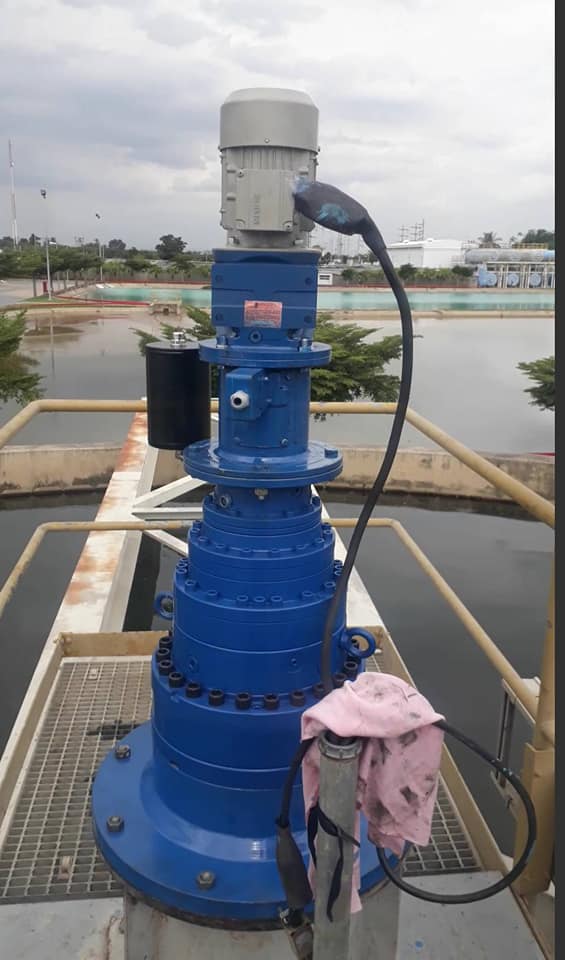

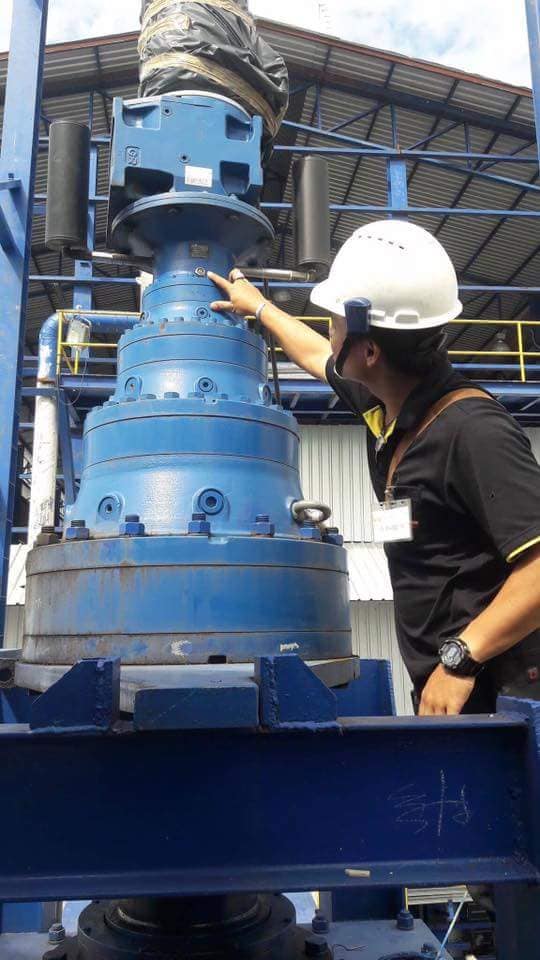

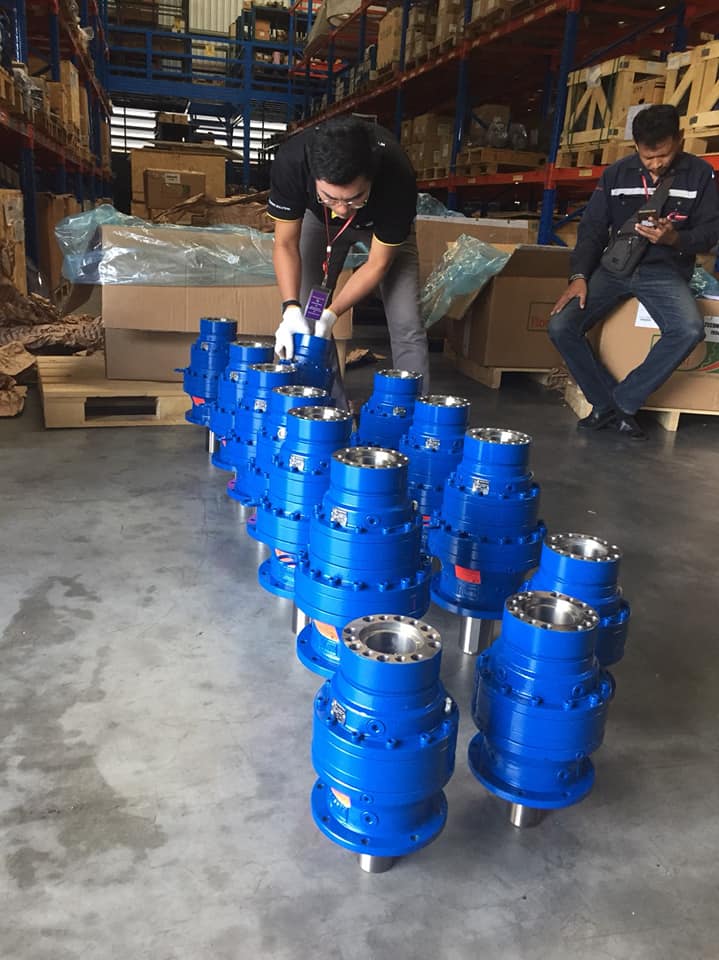

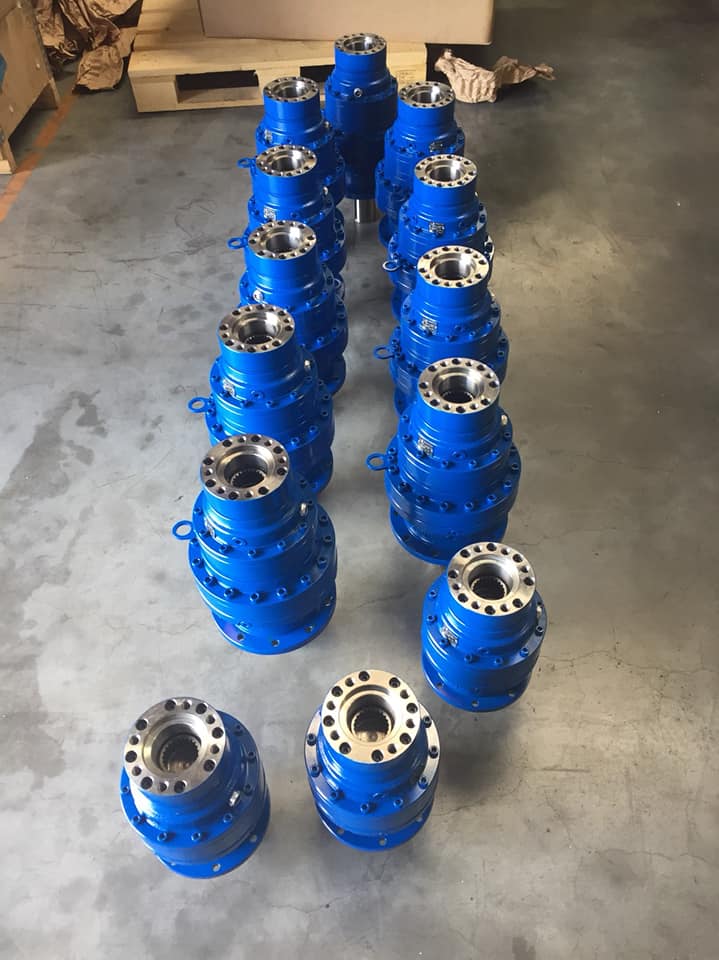

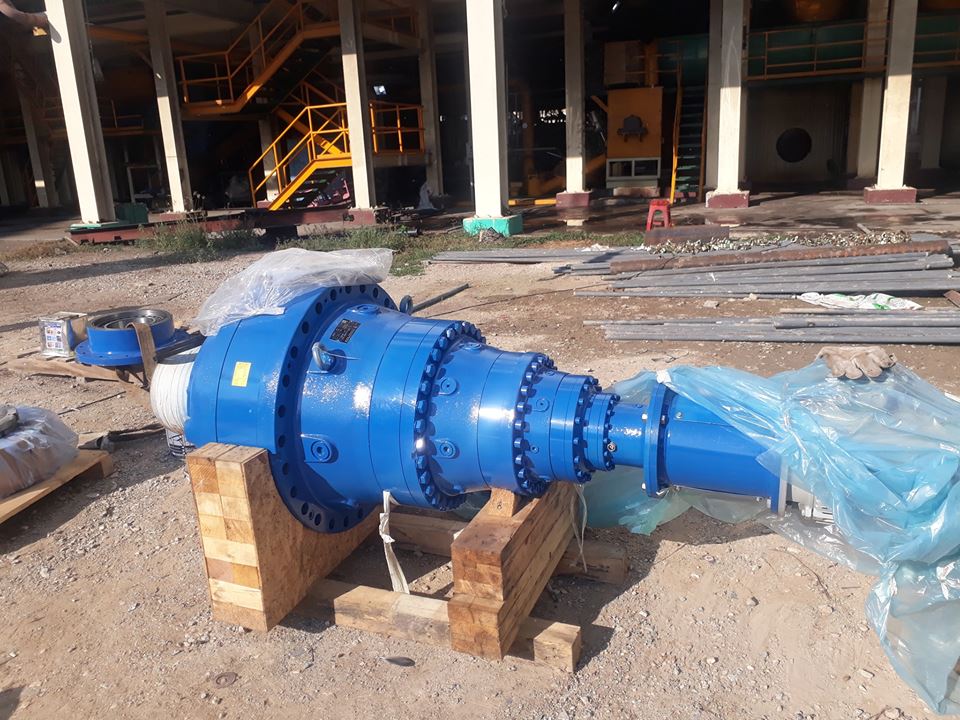

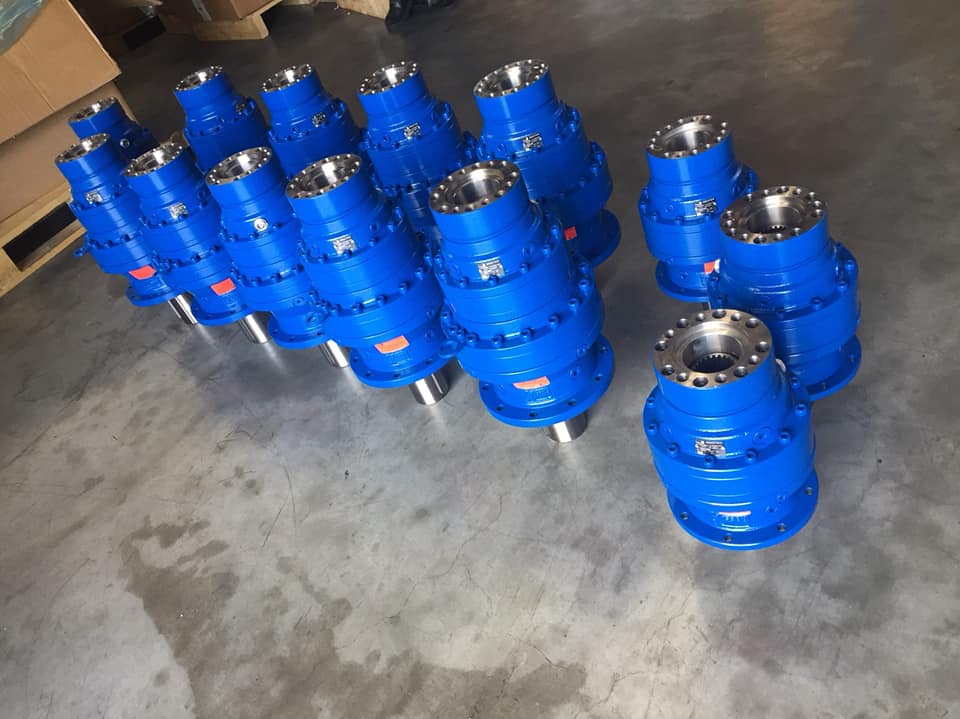

Hộp giảm tốc hành tinh giữ vai trò chủ đạo trong điều khiển giảm tốc

2. Cấu tạo từng bộ phận và nguyên lý hoạt động

a) Cấu tạo hộp giảm tốc bánh răng hành tinh

Hộp số giảm tốc bánh răng hành tinh có cấu tạo bao gồm 4 bộ phận chính, đó là:

Bánh răng hành tinh

Cần dẫn

Bánh răng mặt trời

Bánh răng bao

Với bất kỳ một hộp số giảm tốc bánh răng hành tinh nào, khi bạn nhìn vào bên trong thì có thể thấy được sự sắp xếp hợp lý trong thành từng phần đối với từng không gian. Các thứ tự đó lần lượt là bộ truyền động bánh răng hành tinh, 1 bộ phanh đai, 1 bộ gồm 3 mảnh ly hợp ướt thường làm việc trong dầu, 1 hệ thống thuỷ lực, và 1 bộ bơm bánh răng lớn.

Nguyên lý hoạt động của hộp số hành tinh

Trong cấu tạo của hộp số giảm tốc bánh răng hành tinh thì bộ phận truyền động bánh răng đóng 1 vai trò vô cùng quan trọng. Chúng góp phần tạo ra được các bánh răng với các tỷ số truyền động ăn khớp với nhau và làm cho hộp số hoạt động được hoàn hảo.

Nguyên lý hoạt động của hộp số giảm tốc bánh răng hành tinh được biết đến là vô cùng phức tạp. Nó được miêu tả cụ thể như sau: Đầu tiên là trục sơ cấp sẽ có nhiệm vụ quay bánh răng bao của bộ truyền động hành tinh trước theo chiều kim đồng hộ nhờ vào tụ điện C1. Sau khi bánh răng của bộ truyền động hành tinh phía trước quay và thực hiện chuyển động xung quanh làm cho bánh răng mặt trời có thể quay theo chiều ngược với kim đồng hồ.

Tại bánh răng sau và cần dẫn lúc này đã có F2 cố định nên hộp số bánh răng mặt trời làm thành bánh răng bao của bộ truyền hành tinh phía sau cũng được quay theo chiều kim đồng hồ bằng bánh răng của bộ truyền động hành tinh sau.

Được biết là các các bánh răng của hộp giảm tốc hành tinh đều phối hợp với nhau thống nhất trong bộ truyền động bánh răng hành tinh. Mặt khác, nguyên lý hoạt động của hộp số giảm tốc bánh răng hành tinh cũng bị thay thế, đảo vị trí theo từng chức năng, nhiệm vụ, chẳng hạn như:
