Hộp giảm tốc zq 250 1/15.75

Hộp giảm tốc ZQ 250 i= 15.75 còn gọi là hộp số giảm tốc ZQ size 250 1/15.75 là kiểu hộp số bánh răng trụ nghiêng, trọng tải cao và lực momen khỏe để chuyên việc nặng.

Tỉ số truyền thường gặp là:

Hộp giảm tốc ZQH (ZQA, JZQ) 2 cấp: giảm 20, 10, 30, 40, 50 lần

Hộp giảm tốc ZQD 3 cấp: Tốc độ giảm được 65.5 lần tới hơn 300.1 lần

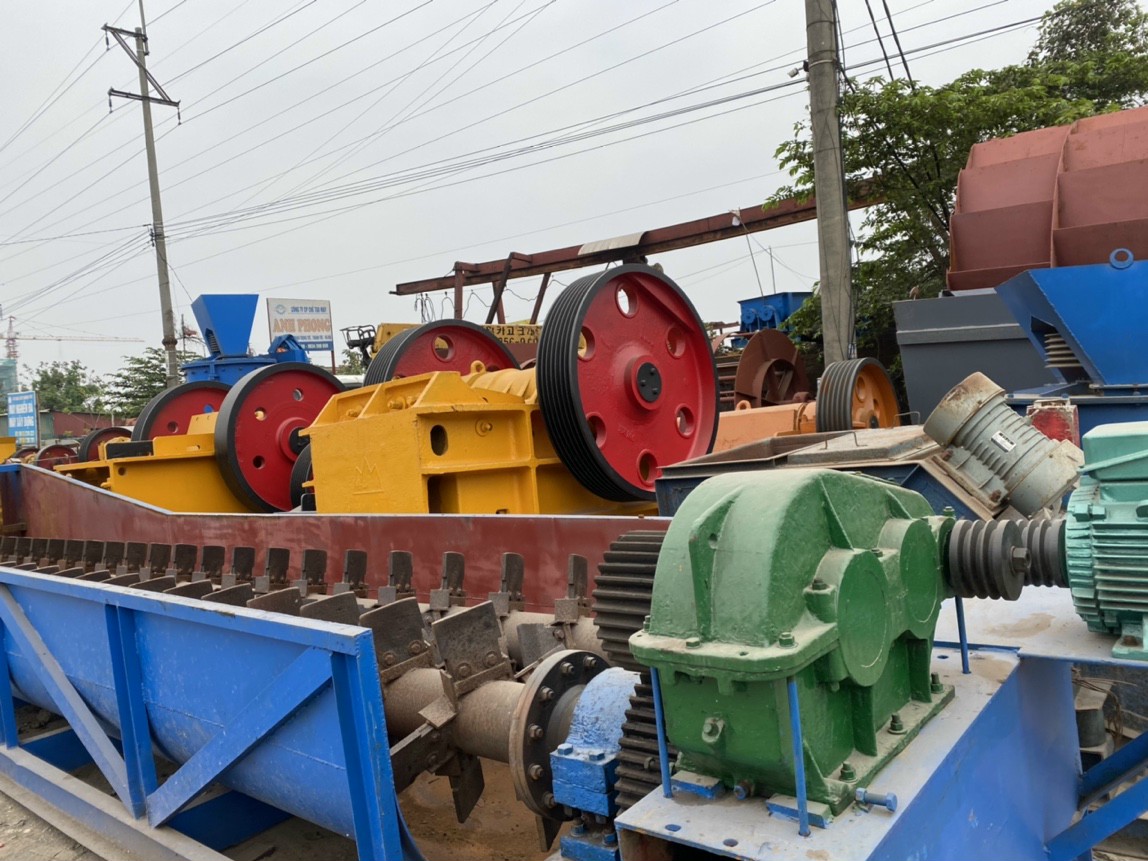

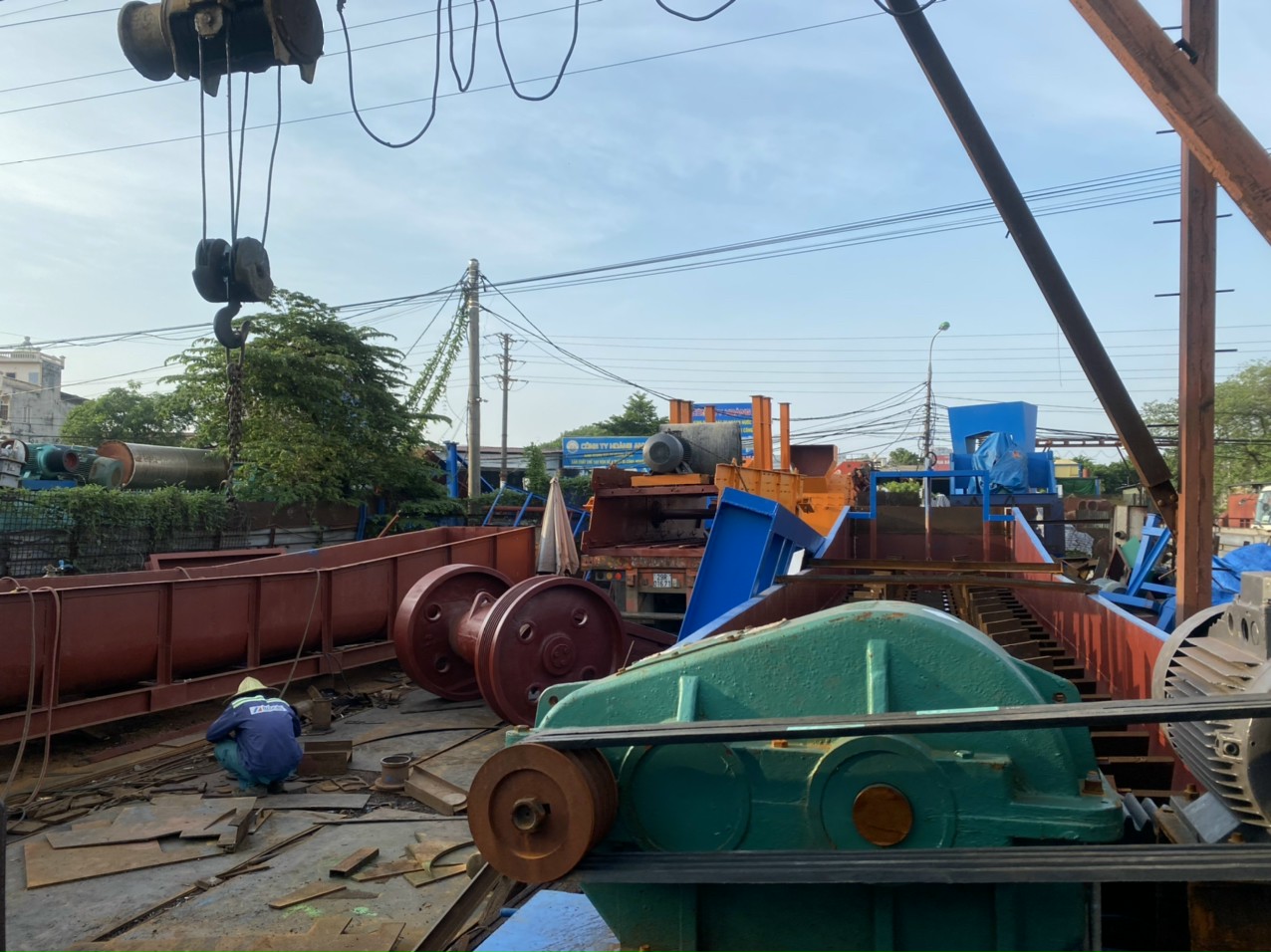

Môi trường làm việc: Ép bột gỗ thành bàn ghế, vôi ra bột xi măng, luyện thép đồng nhôm, đúc gang, nâng đá làm cầu, lấy than ra khỏi mỏ, đào vàng, thanh lọc dầu mỏ, kéo tàu thuyền, nâng vật liệu xây dựng, nghiền đá, nghiền gỗ ra củi, xây trạm trộn bê tông xây nhà, máy tu gỗ máy bóc gỗ, nhà máy xi măng, nhà máy nhiệt điện, máy đào vàng, thang máy,

Trọng lượng Hộp giảm tốc ZQ 250 1/15.75 khoảng: 85 tới 100 kilogram. Trọng tải khoảng: 850 tới 1850 kilogram. Gọi là ZQ 250 15.75 vì từ tâm trục ra tới tâm trục vào khoảng cách là 250 mm.

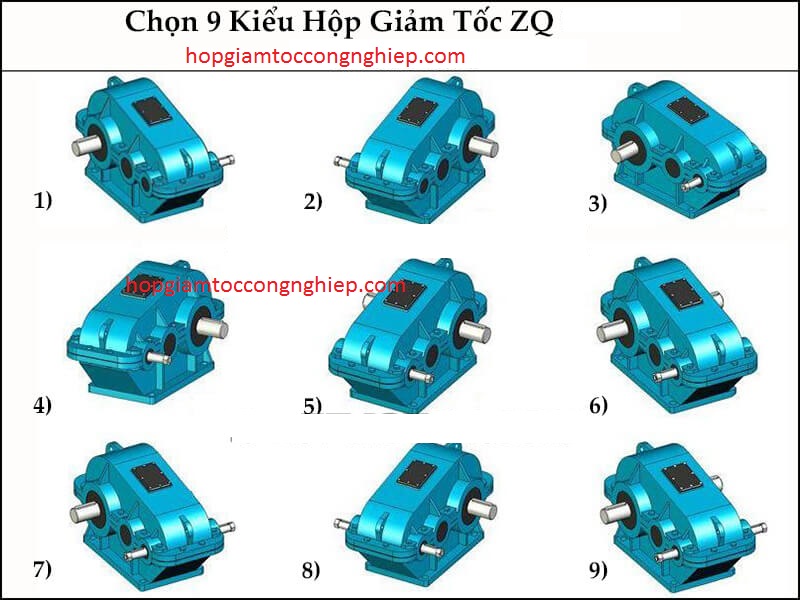

Có 9 kiểu hộp số giảm tốc ZQ size 250 i=15.75  như sau:

1 trục vào, 1 trục ra (chữ U hoặc chữ Z)

2 trục vào, 1 trục ra

2 trục ra, 1 trục vào

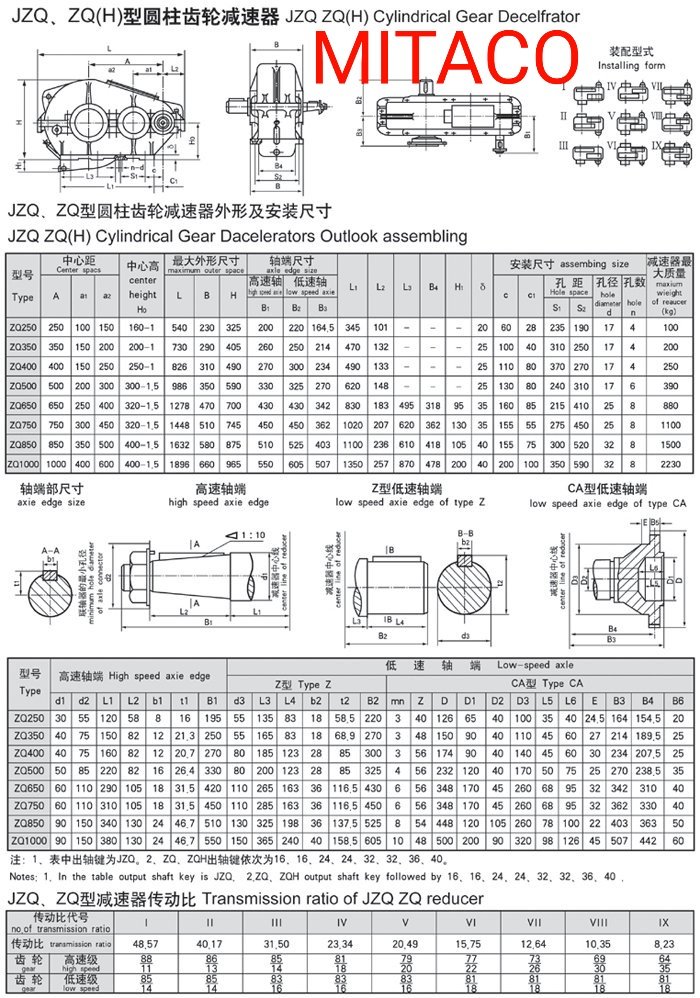

Thông số kích thước hộp giảm tốc ZQ 250, trục ra, trục vào khác phía

Bản vẽ hộp giảm tốc ZQ 250, kiểu chữ Z, tỉ số truyền = ratio = 8, 10, 12.5, 15, 20, 23, 30, 31.5, 40, 50

Tổng dài = 540 mm

Tổng cao = 325 mm

Tổng ngang = 420 mm

Chiều dài chân đế = 345 mm

Đường kính trục vào (trục nhanh, trục nhỏ) = 30 mm

Đường kính trục ra (trục truyền động, trục lớn) = 55 mm

Khoảng cách tâm trục vào tới tâm trục ra = 250 mm

Chọn tốc độ trục ra cho hộp số ZQ 250 bánh răng trụ

a) Hộp số ZQ 250, 2 cấp

Tốc độ trục ra khoảng = 140 vòng khi tỉ số truyền = ratio = 10 (vì 1400/10 = 140 vòng)

Tốc độ trục ra = 112 khi tỉ số truyền = ratio = 12.5 tới 12.64

Tốc độ trục ra = 93 khi tỉ số truyền = ratio = 15 tới 15.75

Tốc độ trục ra = 70 khi tỉ số truyền = ratio = 20 tới 20.49

Tốc độ trục ra = 56 khi tỉ số truyền = ratio = 25

Tốc độ trục ra = 44 khi tỉ số truyền = ratio = 31.55

Tốc độ trục ra = 35 khi tỉ số truyền = ratio = 40 – 40.17

Tốc độ trục ra = 28 khi tỉ số truyền = ratio = 57 – 50

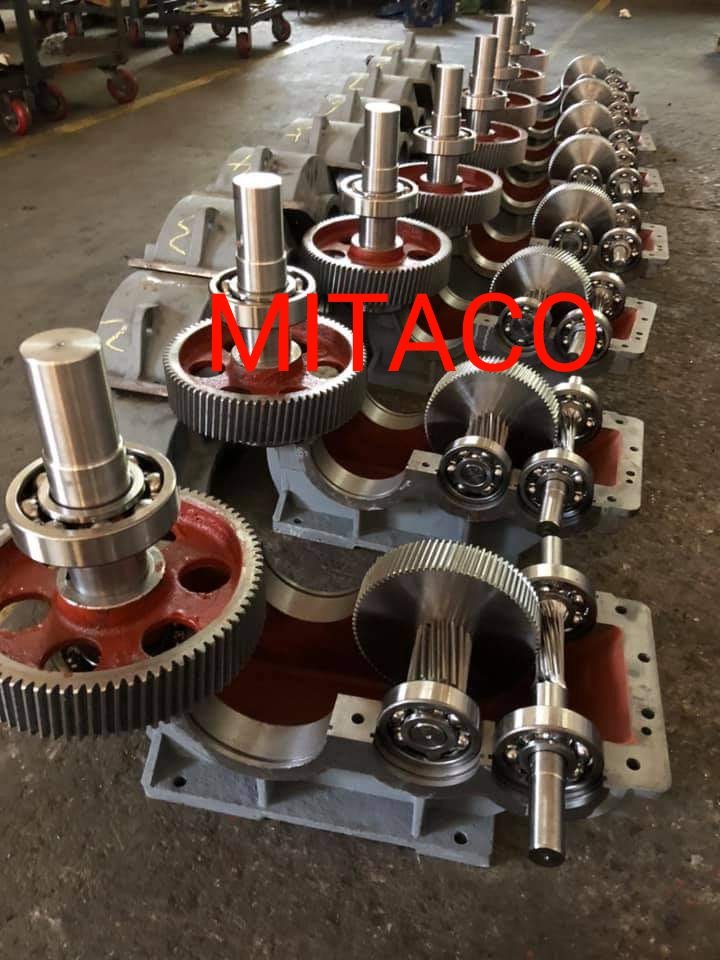

linh kện hộp giảm tốc zq 250 1/15.75

Đơn vị chuyên cung cấp hộp giảm tốc ZQ 250 i=12.64 xuất xứ China có các cấp tỉ số truyền thực là 8,23 10,35 12,64 15,75 20,49 23,34 31,50 40,17 48,57 được quy định theo mã tỉ số truyền theo hãng từ 9, 8, 7, 6, 5, 4, 3, 2, 1

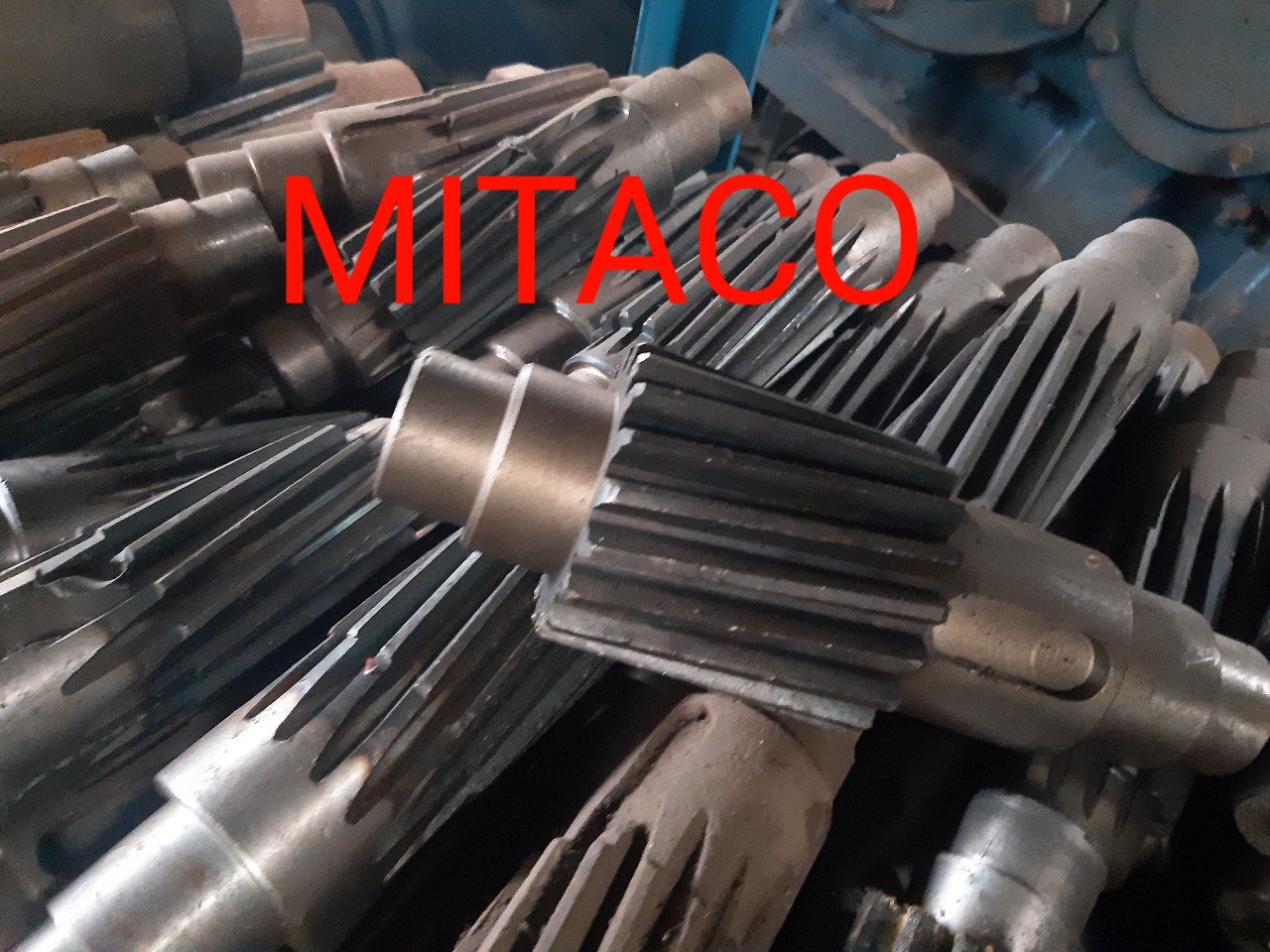

- Nhiệt luyện bánh răng gia công từ hợp kim thép có được độ cứng bề mặt răng sau đó xử lý mài hệ thống khớp răng tạo độ chính xác cao, tiếp xúc ăn khớp tốt hơn kéo dài tuổi thọ sử dụng.
