Hộp giảm tốc WPA 70 giá rẻ

Hộp giảm tốc WPA 70 còn gọi là hộp số WPA 70 hay hộp số giảm tốc WPA size 70. Đây là một trong những sản phẩm phổ biến nhất trong ngành công nghiệp.

Ứng dụng hộp giảm tốc WPA 70

Máy sục khí nuôi hải sản, máy phun sương, máy tạo bọt, máy bơm lọc nước tự động

Máy sấy bột ngũ gốc, máy xay xát thóc, máy nghiền bột

Máy trộn xi măng xây nhà, máy dầm móng, máy bơm hút bùn

Tời kéo phà vận chuyển hàng hóa

Băng chuyền, tời hàng vận chuyển hàng hóa

Máy đục, máy rung sàng lọc trong khai khoáng

2) Ưu điểm hộp giảm tốc WPA 70

Size 70 nhỏ gọn, phù hợp với các ứng dụng có không gian lắp đặt hạn chế

Thiết kế tỷ số giảm tốc lớn, tăng lực xoắn và giảm tốc độ quay tốt, có thể điều chỉnh linh hoạt

Kết cấu đơn giản, dễ dàng tháo lắp khi cần vệ sinh hoặc bảo dưỡng

Vỏ gang cứng chắc, độ bền cao, không bị han gỉ do ảnh hưởng của thời tiết

Có thể lắp đặt ở nhiều tư thế, phù hợp với nhiều loại máy móc thiết bị

Các bộ phận dễ tìm kiếm để thay thế khi phát sinh hỏng hóc

Giá thành tốt, được nhiều nhà máy lựa chọn sử dụng

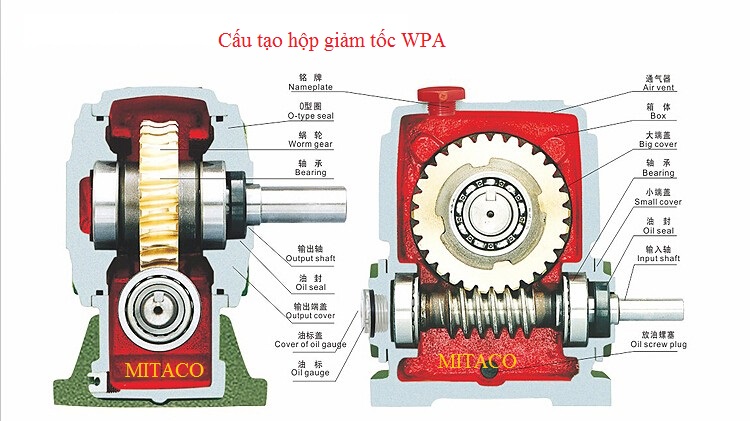

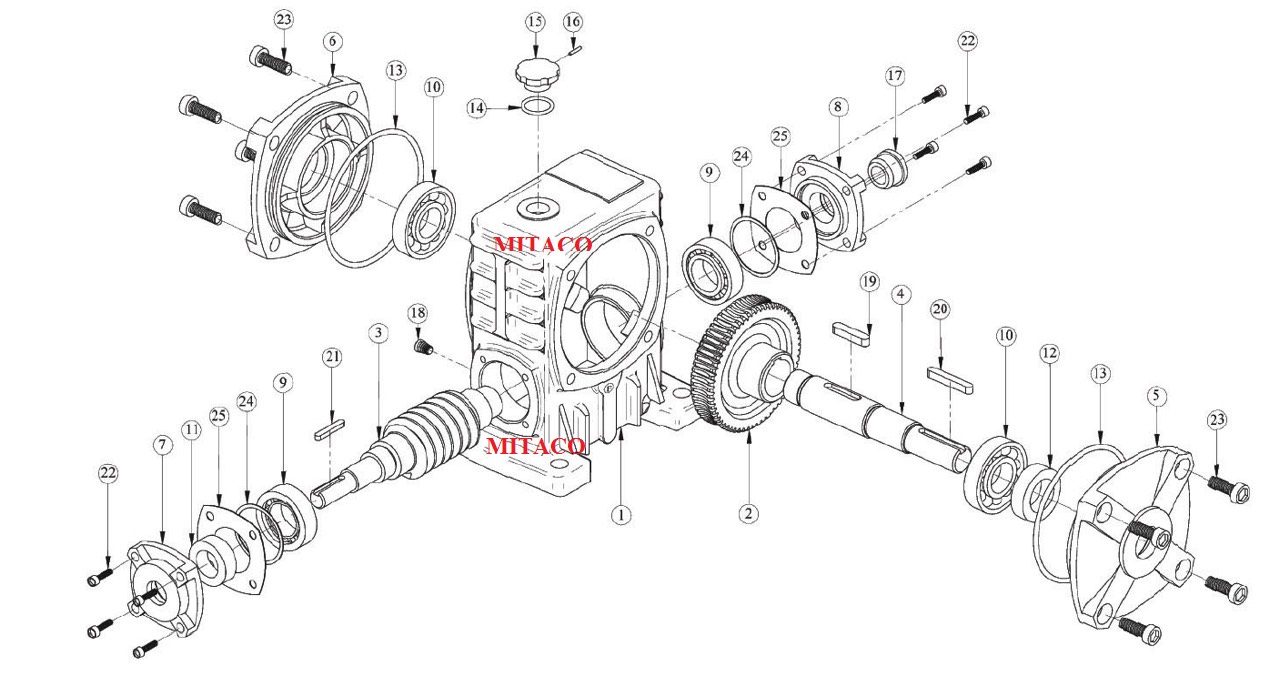

3) Cấu tạo hộp giảm tốc WPA 70

Hộp giảm tốc WPA size 70 có cấu tạo tương tự hộp giảm tốc WPA tiêu chuẩn. Tuy nhiên các bộ phận có kích thước nhỏ phù hợp bao gồm:

Bánh răng vít (worm gear): Là một bánh răng vít có các răng cưa ở dạng vít, thường được làm từ thép. Nó nằm trên trục đầu vào và tạo ra động cơ chuyển động quay sang chuyển động xoắn.

Bánh răng trục (planetary gear): Là một hệ thống bánh răng gồm nhiều bánh răng nhỏ, được gắn trên trục đầu ra. Khi bánh răng vít xoay, nó quay các bánh răng trục và tạo ra hiệu ứng giảm tốc.

Vỏ hộp: Là thành phần bao quanh các bánh răng và các bộ phận khác của hộp giảm tốc. Nó giữ các bộ phận lại và cung cấp bảo vệ và hỗ trợ cơ học cho hộp giảm tốc.

Hệ thống trục và ổ lăn: Bao gồm trục đầu vào, trục đầu ra và các ổ lăn để hỗ trợ chuyển động quay và chịu tải trọng.

4) Nguyên lý hoạt động hộp giảm tốc WPA 70

Nguyên lý hoạt động của hộp giảm tốc này dựa trên nguyên lý của bánh răng hành tinh và vít me. Cụ thể như sau:

Khi động cơ được kết nối với hộp giảm tốc WPA 70, đầu vào từ động cơ được truyền đến bánh răng hành tinh.

Bánh răng hành tinh quay xung quanh trục và đồng thời quay xung quanh bánh răng vít me. Bánh răng vít me nhờ vào răng cưa của nó mà di chuyển theo chiều ngang và chuyển động quay thành chuyển động dọc, chuyển đến đầu ra của hộp giảm tốc.

Trong quá trình chuyển động, bánh răng hành tinh tạo ra sự giảm tốc và tăng moment xoắn đầu ra so với đầu vào. Điều này cho phép hộp giảm tốc WPA 70 cung cấp sự điều chỉnh tốc độ và moment xoắn theo yêu cầu của ứng dụng.

Tỷ số giảm tốc phụ thuộc vào vào số lượng bánh răng hành tinh và bánh răng vít me. Có thể tùy chỉnh tỷ số giảm tốc ở ngoài hộp tùy theo mong muốn.

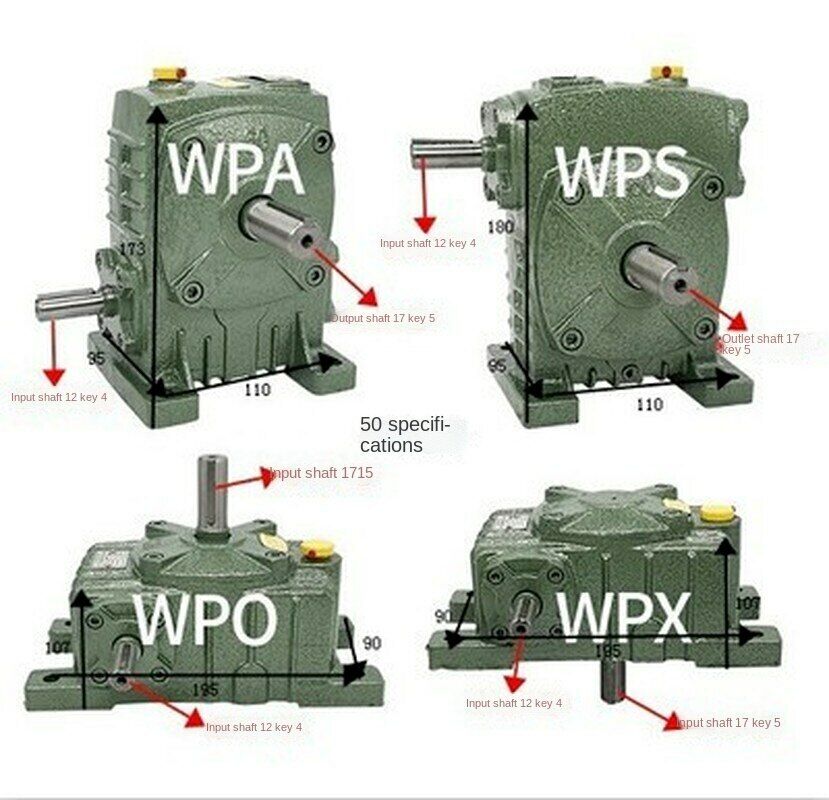

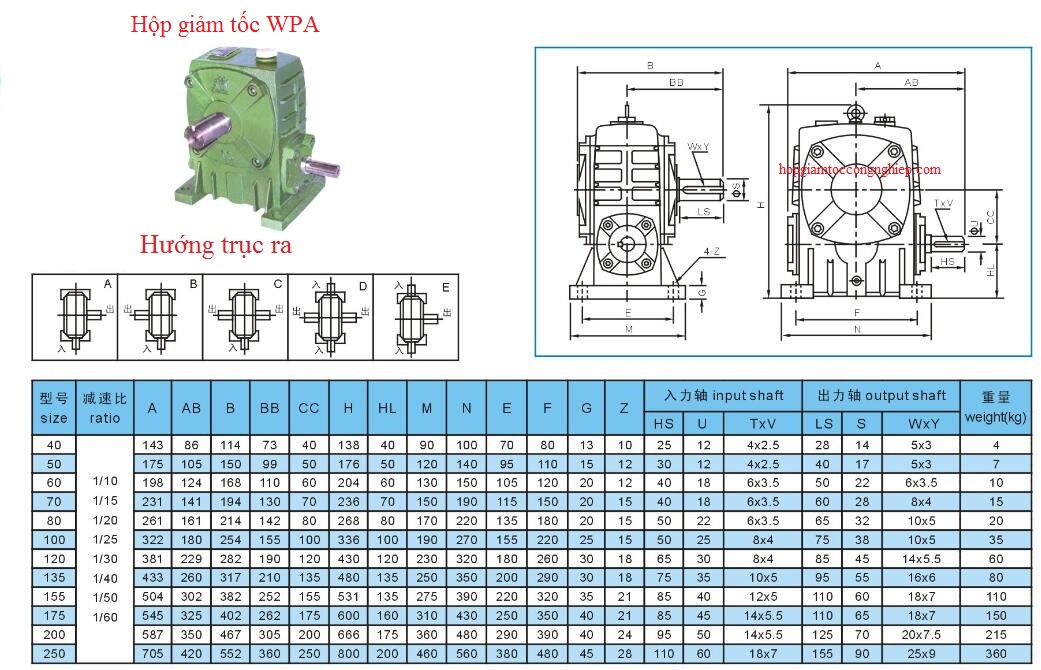

5) Thông số kích thước hộp giảm tốc WPA 70

Cách lựa chọn tốc độ hộp giảm tốc WPA 70

Tỉ số truyền thông dụng của hộp giảm tốc WPA 70, ratio = 5, 10, 15, 20, 25, 30, 40, 50, 60

Tỷ số truyền càng nhỏ thì tốc độ vòng quay của trục ra hộp số giảm tốc WPA size 70 càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền:

Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm

Trục ra 140 - 150 vòng/1 phút khi Ratio = 10, thị trường miền Nam gọi là 1/10, lực momen = 83 Nm

Trục ra 93 - 100 vòng/1 phút khi Ratio = 15, thị trường miền Nam gọi là 1/15, lực momen = 98 Nm

Trục ra 70 - 75 vòng/1 phút khi Ratio = 20, thị trường miền Nam gọi là 1/20, lực momen = 101 Nm

Trục ra 56 - 60 vòng/1 phút khi Ratio = 25, thị trường miền Nam gọi là 1/25, lực momen = 112 Nm

Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30, thị trường miền Nam gọi là 1/30, lực momen = 99 Nm

Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40, thị trường miền Nam gọi là 1/40, lực momen = 104 Nm

Trục ra 28 - 30 vòng/1 phút khi Ratio = 50, thị trường miền Nam gọi là 1/50, lực momen = 113 Nm

Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60, thị trường miền Nam gọi là 1/60, lực momen = 113 Nm

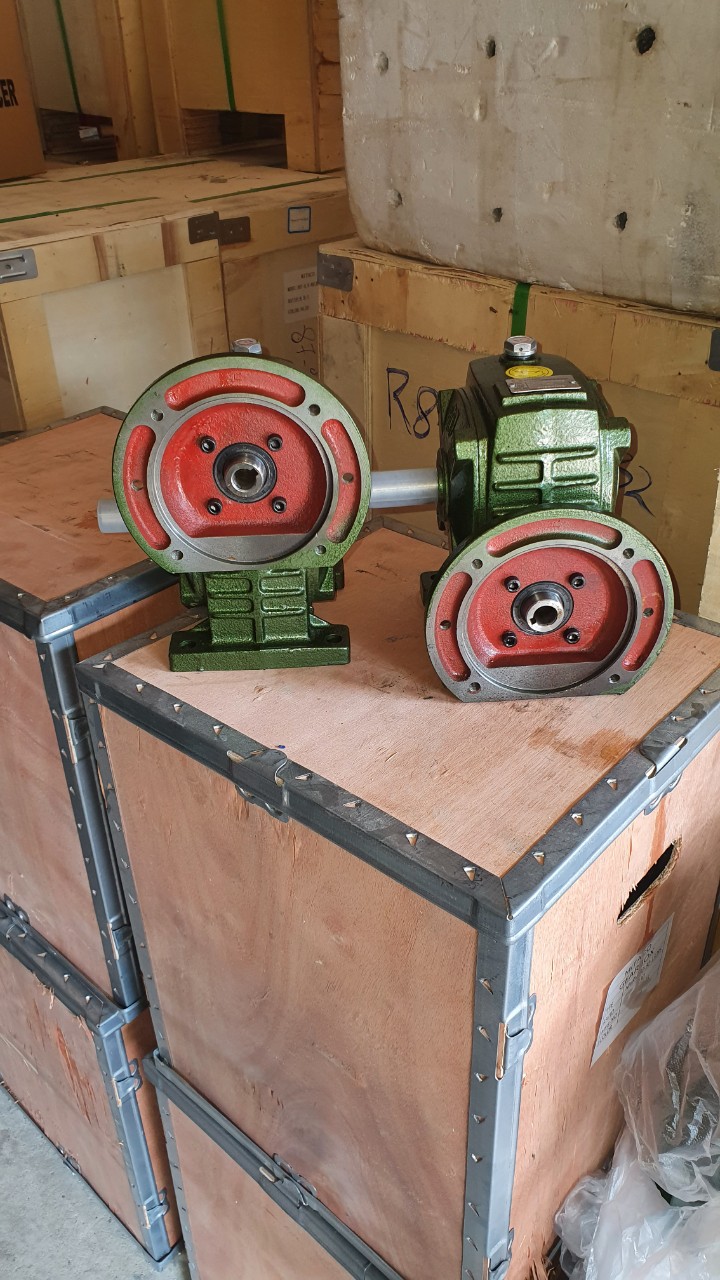

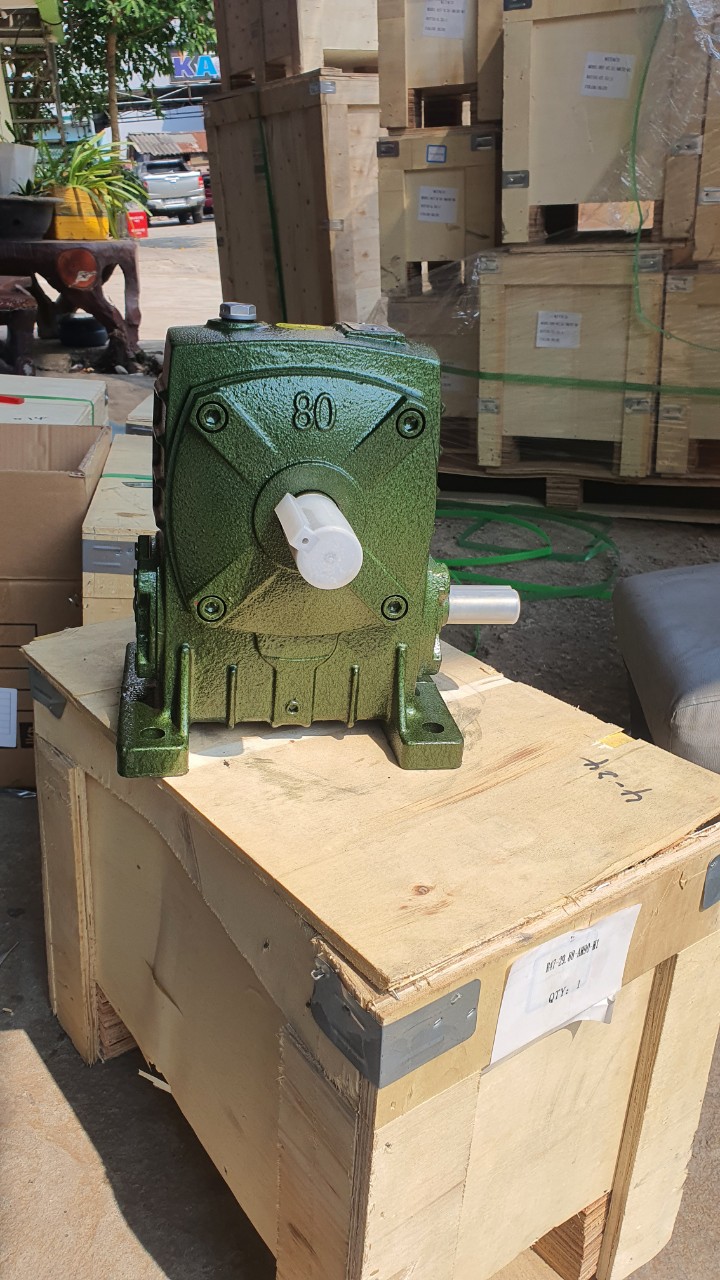

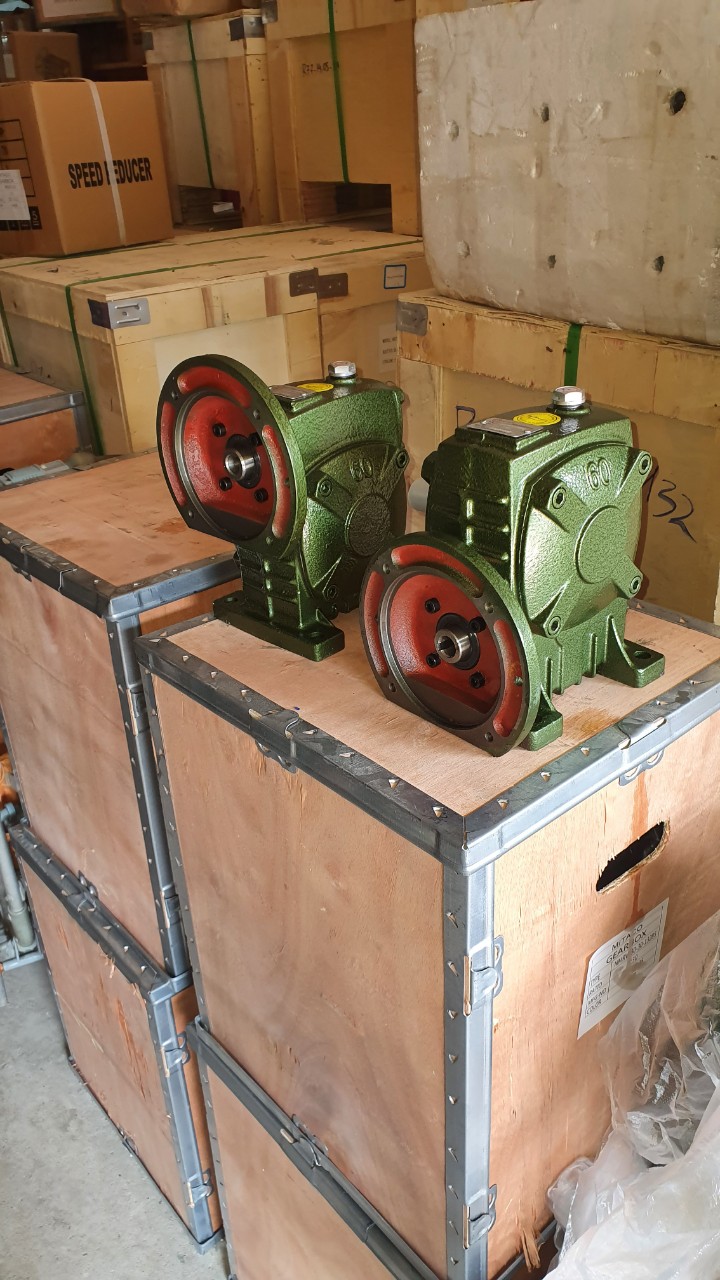

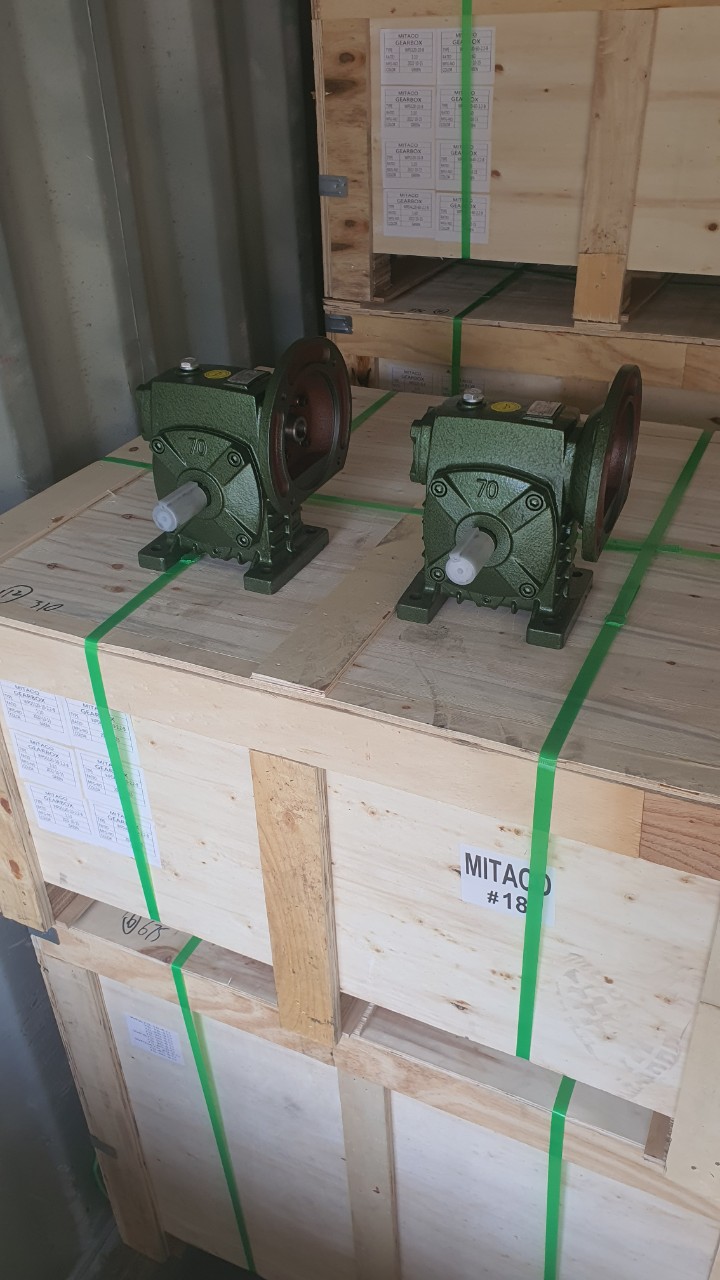

Kho hộp giảm tốc WPA70
