Hộp giảm tốc tuyển quặng

Hộp giảm tốc tuyển quặng

Đặc điểm và nguyên lý hoạt động hộp giảm tốc Hộp giảm tuyển quặng  :

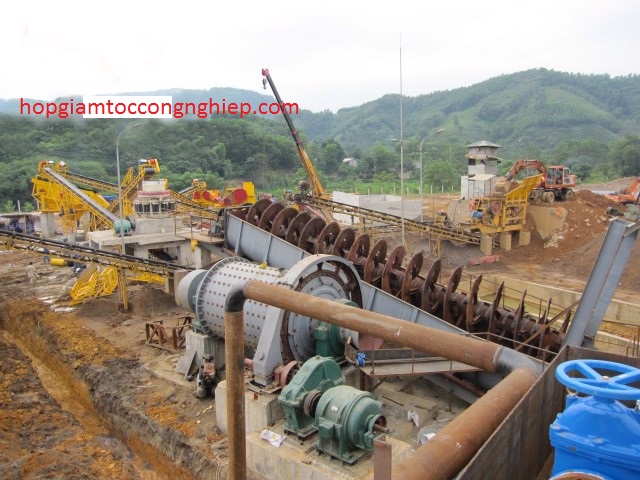

Hộp giảm tuyển quặng, rửa quặng 2 trục cánh vuông Victory chuyên dùng trong việc rửa đất bùn, tạp chất lẫn trong quặng, đá và các vật liệu dạng hạt hoặc viên với kích thước lớn nhất nhỏ size200. Hộp giảm tuyển quặng  được thiết kế 2 trục cánh xoắn chạy ngược chiều nhau tuần tự, cánh tay đảo được chế tạo bằng thép hợp kim chống mài mòn hình vuông sắp xếp so le dạng xương cá có tác dụng khuấy đảo hỗn hợp vật liệu cần rửa lẫn trong bùn đất và vật liệu thô được đẩy lên trên đầu cao của máy rửa quặng tách khỏi vật liệu mịn được hòa vào dòng nước do hệ thống bơm phun nước áp lực cao từ đầu xuống cuối máng. Vật liệu thô dạng hạt được rửa sạch đưa ra đầu trên và ra một cửa, còn vật liệu mịn hỗn hợp được đánh tan trong nước thoát ra cửa xả đi ra bể chưá.

Ứng dụng Hộp giảm tuyển quặng  rửa quặng hai trục  :

Hộp giảm tuyển quặng rửa quặng hai trục xoắn cánh vuông chủ yếu được sử dụng để tuyển rửa các loại khoáng khoáng sản kim loại màu, vật liệu xây dựng như quặng sắt, mangan, ti tan, đá, quặng thiếc, các loại vật liệu xây dựng dùng trong

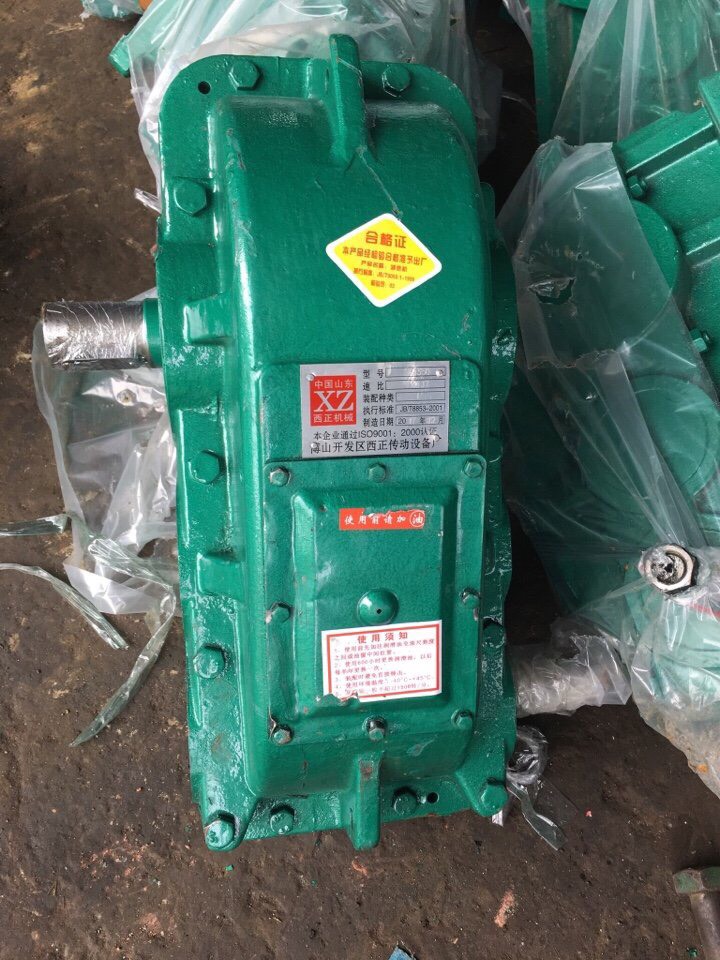

Hộp giảm tốc ZQ 650 còn gọi là hộp số giảm tốc ZQ size 500 là kiểu hộp số bánh răng trụ nghiêng, trọng tải cao và lực momen khỏe để chuyên việc nặng.

Tỉ số truyền hộp giảm tốc  8,23 10,35 12,64 15,75 20,49 23,34 31,50 40,17 48,57

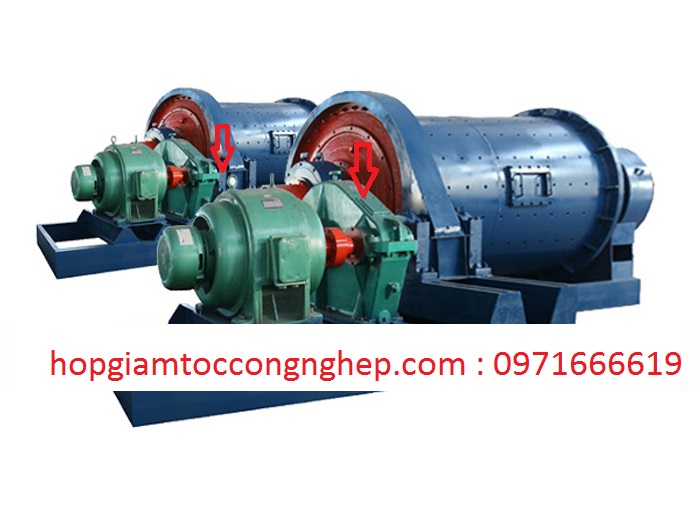

Ứng dụng hộp giảm tốc ZQ : máy tu gỗ, tuyển vàng, băng tải, Đào vàng, khai thác  dầu mỏ, nghiền gỗ , kéo tàu thuyền, nâng vật liệu xây dựng, nghiền đá, xi măng, luyện đồng nhôm, thép, đúc,

gang, nâng đá làm cầu, lấy than ra khỏi mỏ, xây trạm trộn bê tông xây nhà, ép bột gỗ thành bàn ghế.

Trọng lượng hộp giảm tốc ZQ 650 khoảng: 500 tới 690 kg. Trọng tải: 870 tới 1700 kg. Gọi là ZQ 650 vì từ tâm trục ra tới tâm trục vào khoảng cách  tâm trục là: 650 mm

Có 9 kiểu hộp số giảm tốc ZQ size 650 như sau:

Chọn tốc độ trục ra cho hộp số ZQ 650 bánh răng trụ

Tốc độ trục ra khoảng = 145 vòng khi tỉ số truyền = ratio = 10 (vì 1450/10 = 145 vòng)

Tốc độ trục ra = 116 khi tỉ số truyền = ratio = 12.5 tới 12.64

Tốc độ trục ra = 97 khi tỉ số truyền = ratio = 15 tới 15.75

Tốc độ trục ra = 72.5 khi tỉ số truyền = ratio = 20 tới 20.49

Tốc độ trục ra = 58 khi tỉ số truyền = ratio = 25

Tốc độ trục ra = 46 khi tỉ số truyền = ratio = 31.5

Tốc độ trục ra = 36 khi tỉ số truyền = ratio = 40 – 40.17

Tốc độ trục ra = 29 khi tỉ số truyền = ratio = 48.57 – 50

GIÁ  HỘP GIẢM TỐC ZQ

Giá hộp giảm tốc ZQ size 250 khoảng: 5.000 000 đ (chưa gồm thuế VAT), và khoảng: 5.500. 000 đ (đã gồm hóa đơn VAT)

Giá hộp giảm tốc ZQ size 350 khoảng: 6.000.000 đ (chưa gồm thuế VAT), và khoảng: 6.500.000 đ (đã gồm hóa đơn VAT)

Giá hộp giảm tốc ZQ size 400 khoảng: 8.000.000 đ (chưa gồm thuế VAT), và khoảng: 8.800.000 đ (đã gồm hóa đơn VAT)

Giá hộp giảm tốc ZQ size 500 khoảng: 12.000.000đ (chưa gồm thuế VAT), và khoảng: 13,200.000 đ (đã gồm hóa đơn VAT)

Giá hộp giảm tốc ZQ size 650 khoảng: 24.000.000 đ (chưa gồm thuế VAT), và khoảng: 26.400.000 đ (đã gồm hóa đơn VAT)

Giá hộp giảm tốc ZQ size 750 khoảng: 33.000.000 đ (chưa gồm thuế VAT), và khoảng: 36.300.000 đ (đã gồm hóa đơn VAT)

Giá hộp giảm tốc ZQ size 850 khoảng: 55.000.000đ (chưa gồm thuế VAT), và khoảng: 60.500.000 đ (đã gồm hóa đơn VAT)

Giá hộp giảm tốc ZQ size 1000 khoảng: 80.000.000 đ (chưa gồm thuế VAT), và khoảng: 88.000.000 đ (đã gồm hóa đơn VAT)

Hộp số ZQ có các size như sau ZQ200, ZQ250, ZQ350, ZQ400, ZQ500, ZQ650, ZQ750, ZQ850, ZQ1000,
