Hộp Giảm Tốc Trục Vuông Góc: Cấu Tạo, Nguyên Lý, Phân Loại & Báo Giá 2025

1. Hộp giảm tốc trục vuông góc là gì?

Hộp giảm tốc trục vuông góc (Right Angle Gearbox) là loại hộp số giúp thay đổi hướng truyền động 90° giữa trục vào và trục ra. Thiết bị còn có nhiệm vụ giảm tốc độ – tăng mô-men xoắn, giúp máy móc vận hành ổn định, tải nặng tốt hơn và tiết kiệm điện năng.

Loại hộp số này được sử dụng phổ biến trong băng tải, máy khuấy, máy trộn, máy đóng gói, quạt công nghiệp, và nhiều hệ thống tự động hóa.

2. Cấu tạo của hộp giảm tốc trục vuông góc

Một hộp giảm tốc 90° tiêu chuẩn thường gồm:

• Vỏ hộp số: Gang hoặc nhôm đúc nguyên khối

• Bánh răng truyền động

  • Răng côn (Bevel gear)

  • Côn xoắn (Spiral bevel)

  • Bánh vít – trục vít (Worm gear)

• Trục vào (input shaft) và trục ra (output shaft) đặt vuông góc

• Ổ bi – vòng bi

• Dầu bôi trơn hoặc mỡ chịu nhiệt

• Phớt chặn dầu

Cấu tạo đơn giản, bền bỉ và dễ bảo trì là lợi thế lớn của loại hộp số này.

3. Nguyên lý hoạt động

Khi động cơ (motor) quay, lực được truyền đến trục vào của hộp số. Tại đây, bộ bánh răng sẽ:

1. Thay đổi hướng quay 90°

2. Giảm tốc độ vòng quay theo tỉ số truyền (1/10 – 1/100)

3. Tăng mô-men xoắn để kéo tải nặng

Ví dụ: nếu motor 1400 vòng/phút kết hợp tỉ số truyền 1/20 → trục ra chỉ còn ~70 vòng/phút nhưng mô-men xoắn mạnh hơn nhiều.

4. Các loại hộp giảm tốc trục vuông góc phổ biến

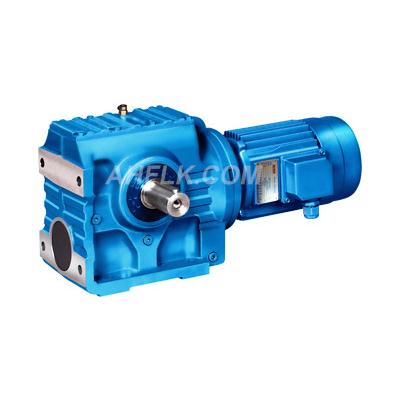

4.1. Hộp giảm tốc bánh vít – trục vít (NMRV)

• Giá rẻ

• Hoạt động êm

• Tải vừa

• Hướng trục vuông góc hoàn hảo
  Ứng dụng: băng tải, máy đóng gói, máy phân loại.

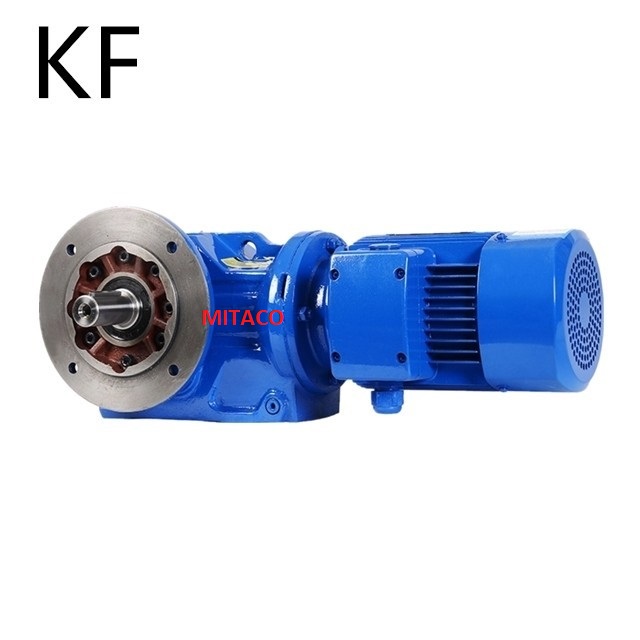

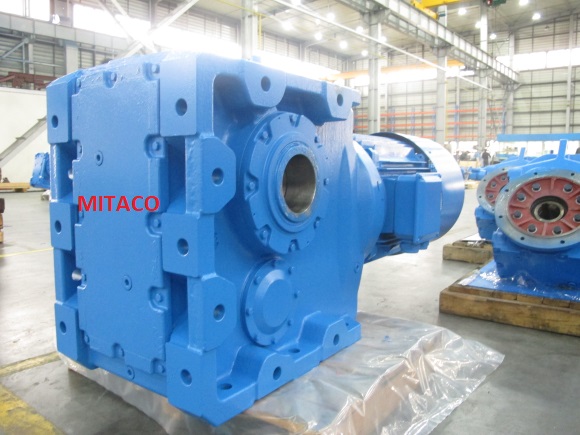

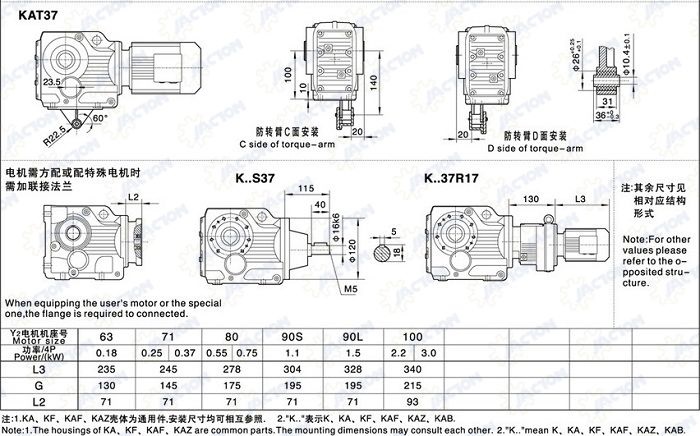

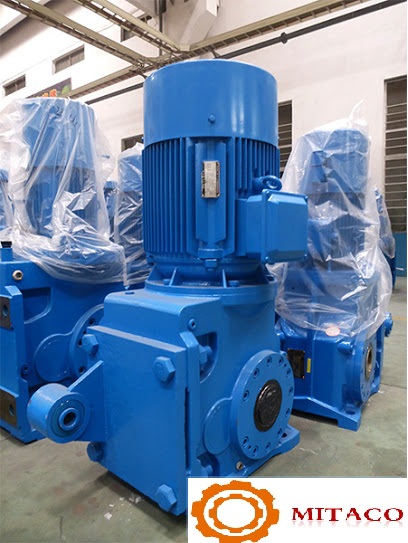

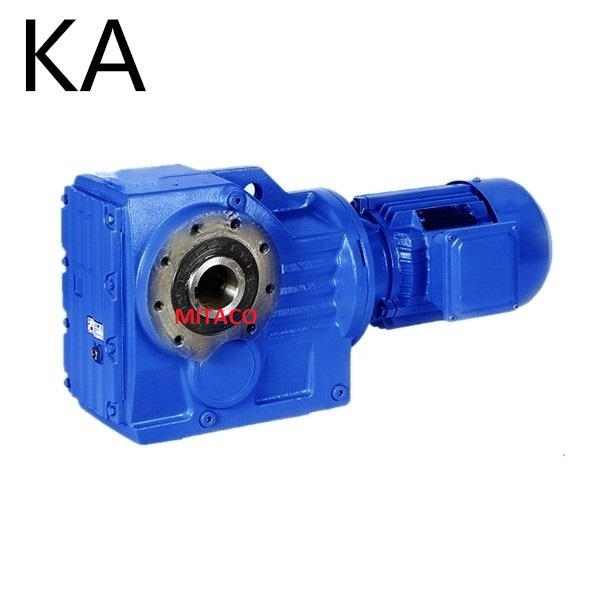

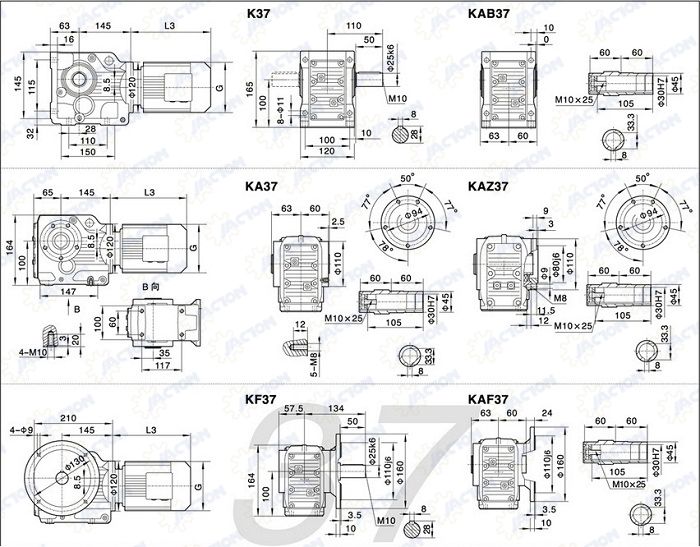

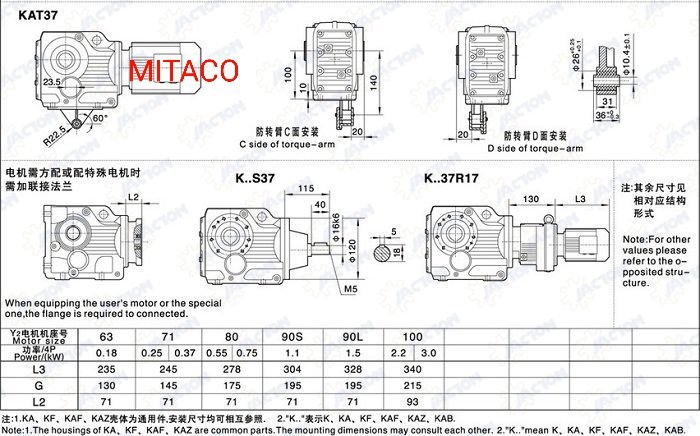

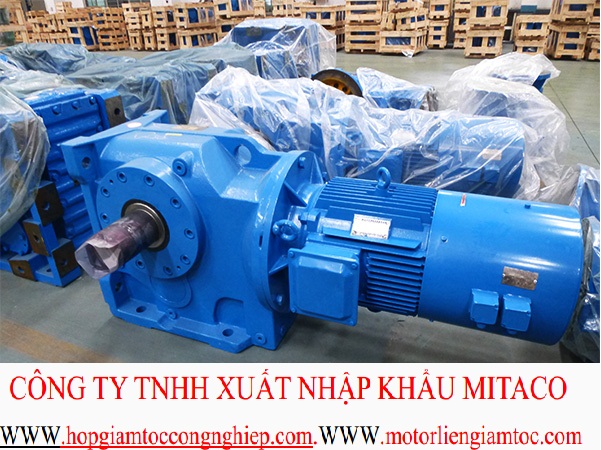

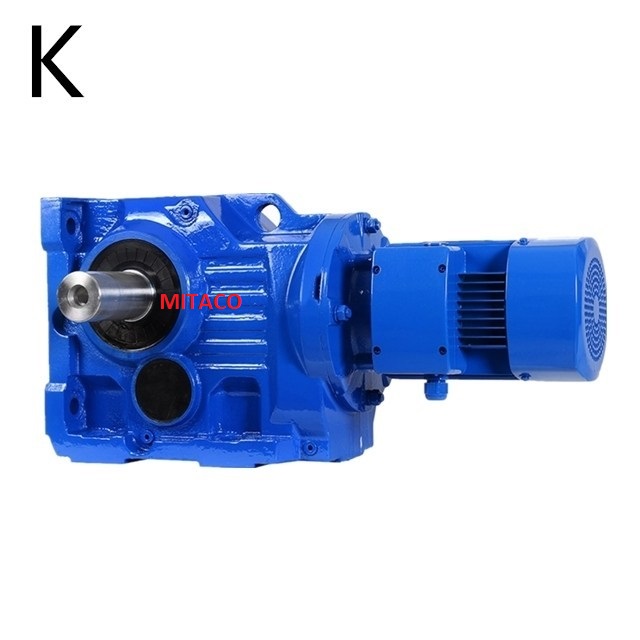

4.2. Hộp giảm tốc côn xoắn (Helical – Bevel)

• Hiệu suất cao 92–98%

• Tải nặng

• Tuổi thọ lớn
  Ứng dụng: công nghiệp nặng, dây chuyền thép, xi măng, khai khoáng.

4.3. Hộp giảm tốc mini trục vuông góc

• Kích thước nhỏ

• Gắn với động cơ servo/step
  Ứng dụng: robot, máy CNC nhỏ, máy tự động hóa.

5. Ưu điểm của hộp giảm tốc trục vuông góc

• Thay đổi hướng truyền động linh hoạt

• Kích thước nhỏ gọn

• Tiết kiệm diện tích lắp đặt

• Vận hành êm – ít rung

• Tải khỏe, bền bỉ

• Dễ bảo dưỡng, thay thế linh kiện

6. Ứng dụng thực tế

Hộp giảm tốc trục vuông góc được dùng trong nhiều ngành:

• Hệ thống băng tải công nghiệp

• Máy khuấy hóa chất – bể xử lý nước

• Máy trộn thực phẩm, máy vo viên, máy ép viên

• Ngành bao bì – đóng gói – chiết rót

• Máy nâng hạ – thiết bị cơ khí chế tạo

• Nông nghiệp & công nghiệp nhẹ

7. Cách chọn hộp giảm tốc trục vuông góc phù hợp

Để chọn đúng sản phẩm, cần dựa vào:

1. Công suất motor (0.12 – 11kW…)

2. Tốc độ trục ra cần thiết (10–300 vòng/phút)

3. Tải trọng & điều kiện làm việc

4. Kiểu lắp đặt: chân đế, mặt bích, treo…

5. Không gian lắp đặt (dài – rộng – cao)

6. Thương hiệu và ngân sách

Tôi có thể hỗ trợ bạn chọn loại phù hợp nếu bạn cung cấp công suất motor + yêu cầu tốc độ trục ra + ứng dụng.
