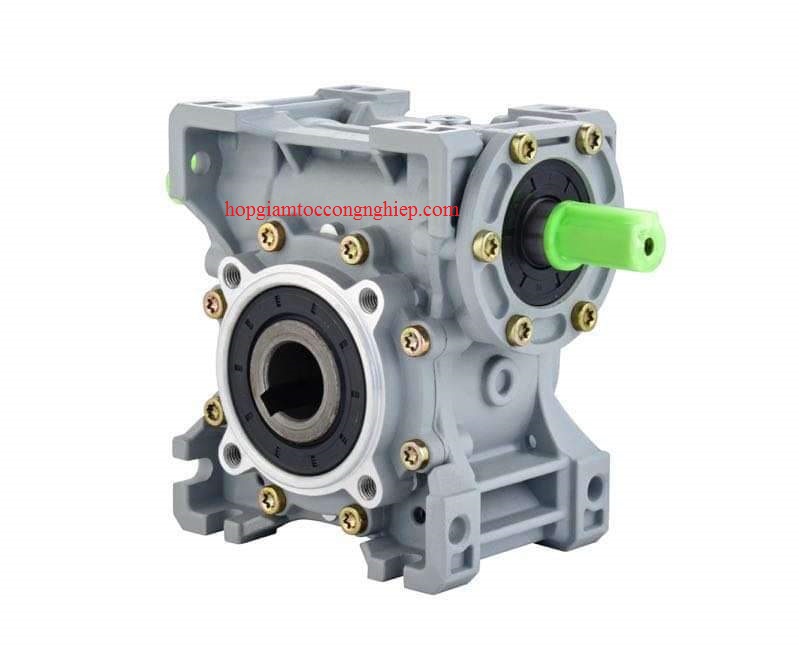

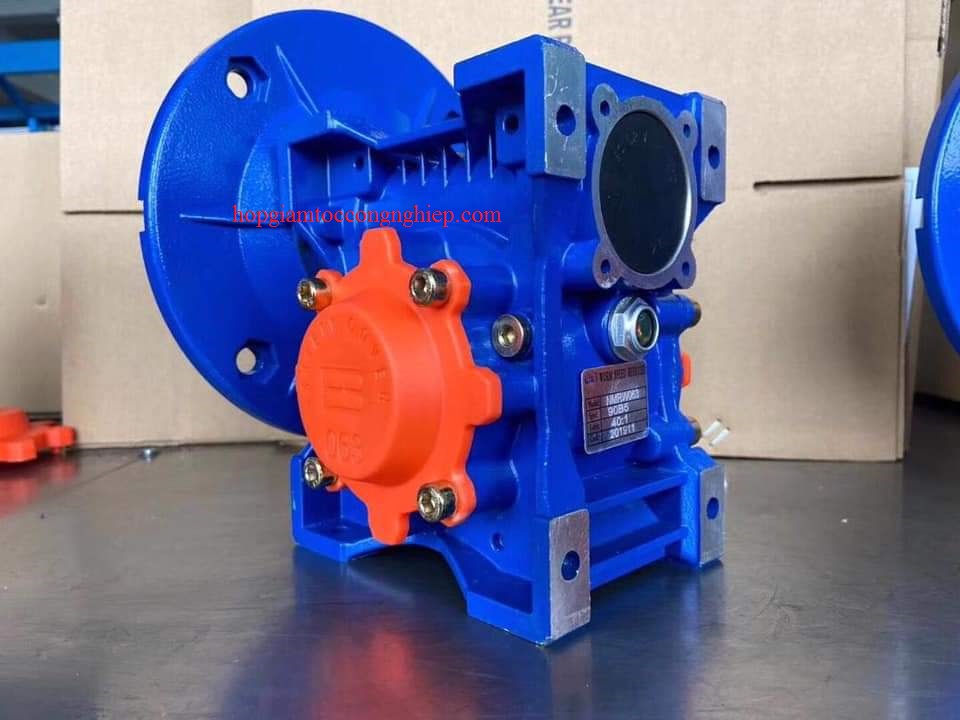

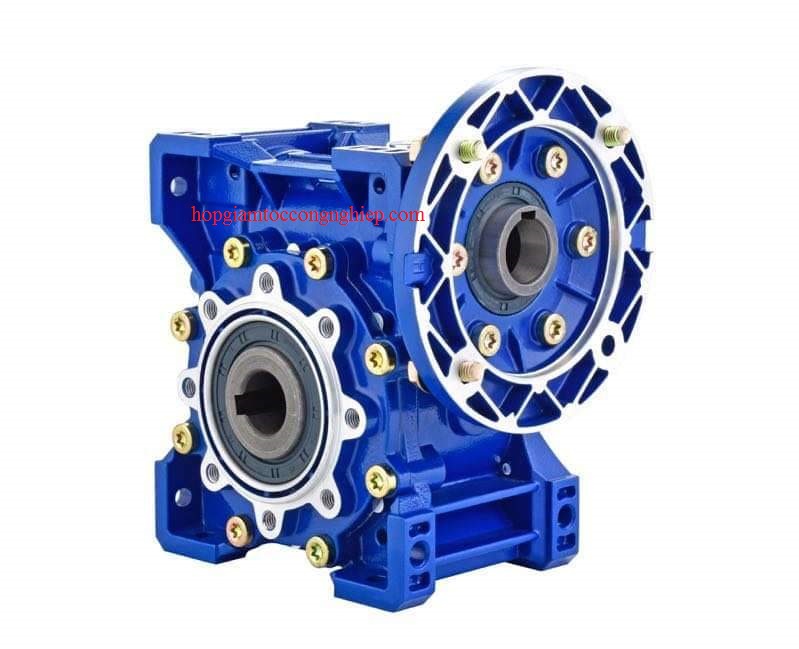

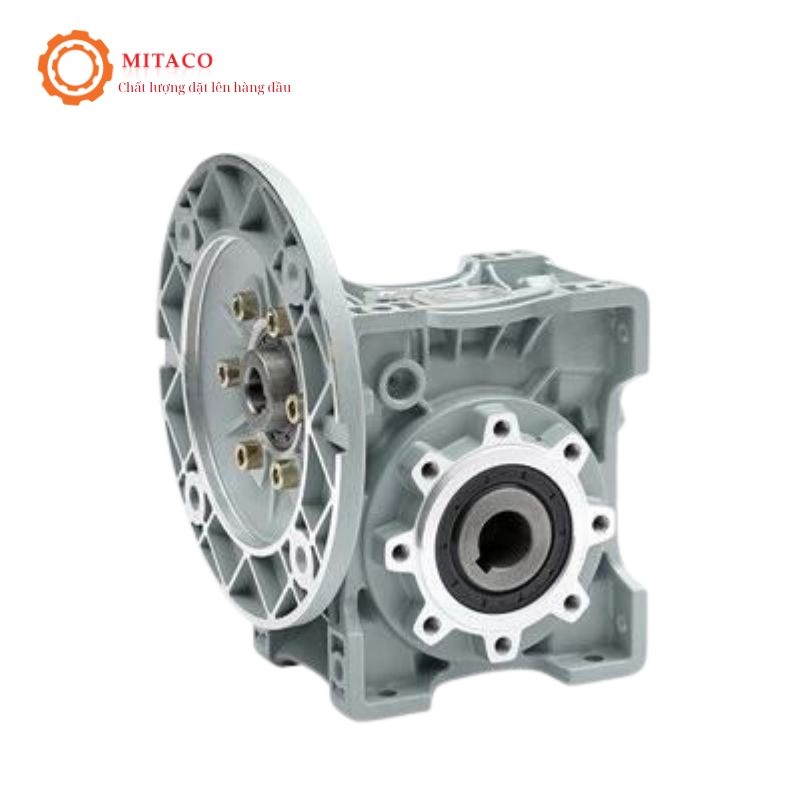

Hộp số NMRV 50

Model: NMRV  50

Tỉ số truyền: i= 5, 10, 15, 20, 25, 30, 40,50,60,80,100

Lắp motor công suất: 0.18kw=1/1/4hp, 1/2hp=0.37kw, 1hp=0.75kw

Vật liệu vỏ: Hợp kim Nhôm

Trục vít bằng thép, bánh vít  bằng Đồng

Hộp giảm tốc NMRV050, size hộp số : NMRV 030,040,050,063,075,090,110,130, Tỷ số truyền : 1 / 7,5,1 / 10,1 / 15,1 / 20,1 / 25,1 / 30,1 / 40 , 1 / 50,1 / 60,1 / 80,1 / 100, Vỏ nhôm Màu: bạc

Sản phẩm hộp số được công ty TNHH nhập khẩu MITACO là nhà phân phối tại 64/64 tỉnh thành của Việt Nam với đày đủ giấy tờ nhập khẩu, CO, CQ.

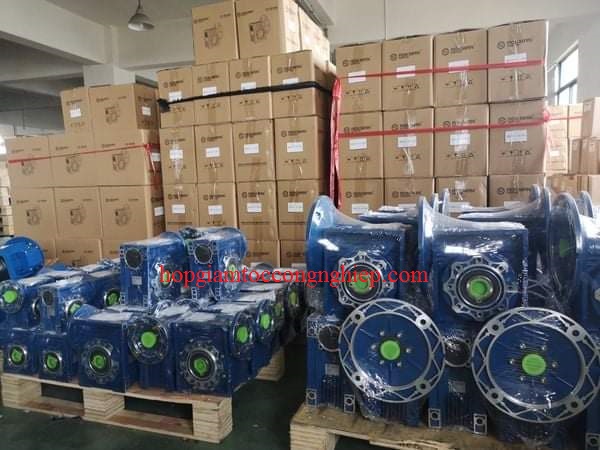

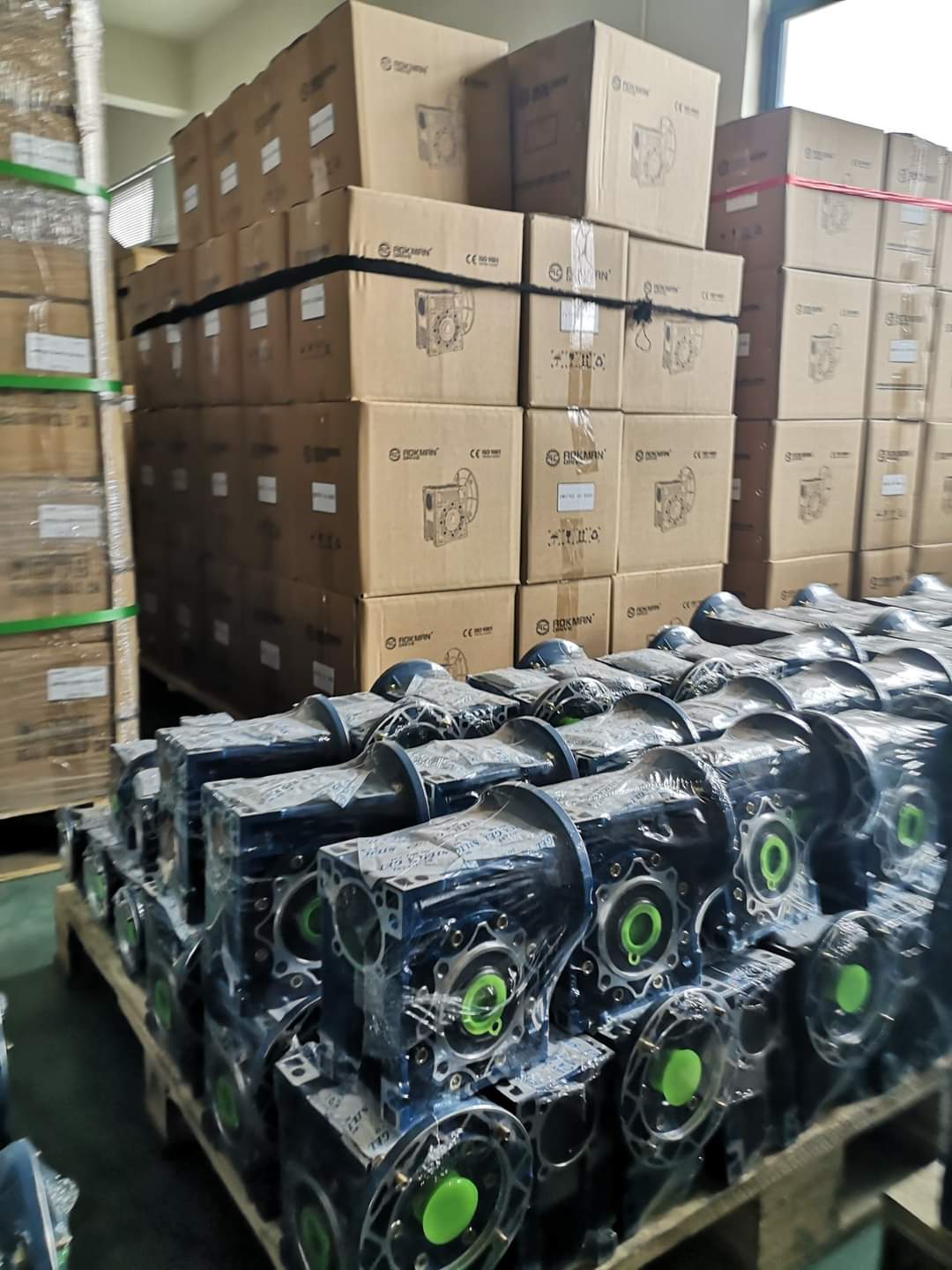

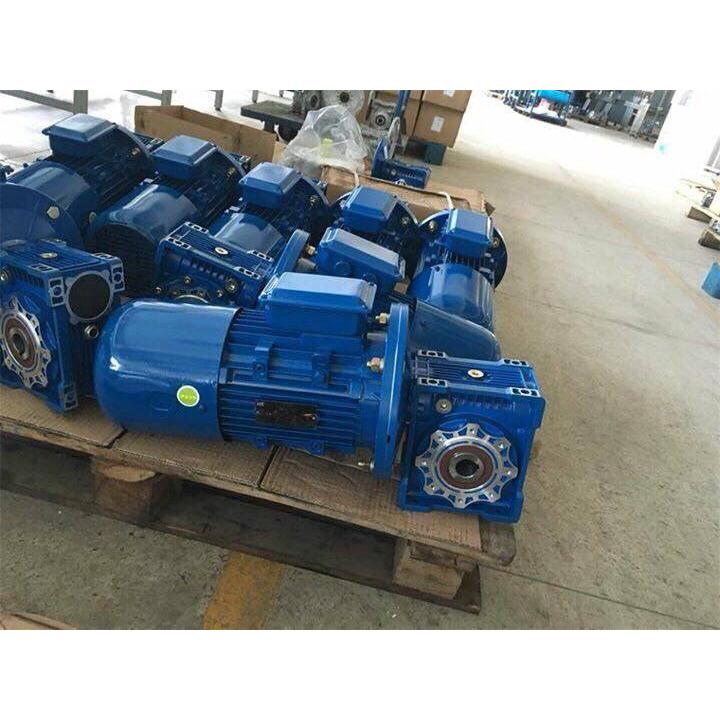

TỔNG KHO HÀNG HỘP SỐ NMRV 50

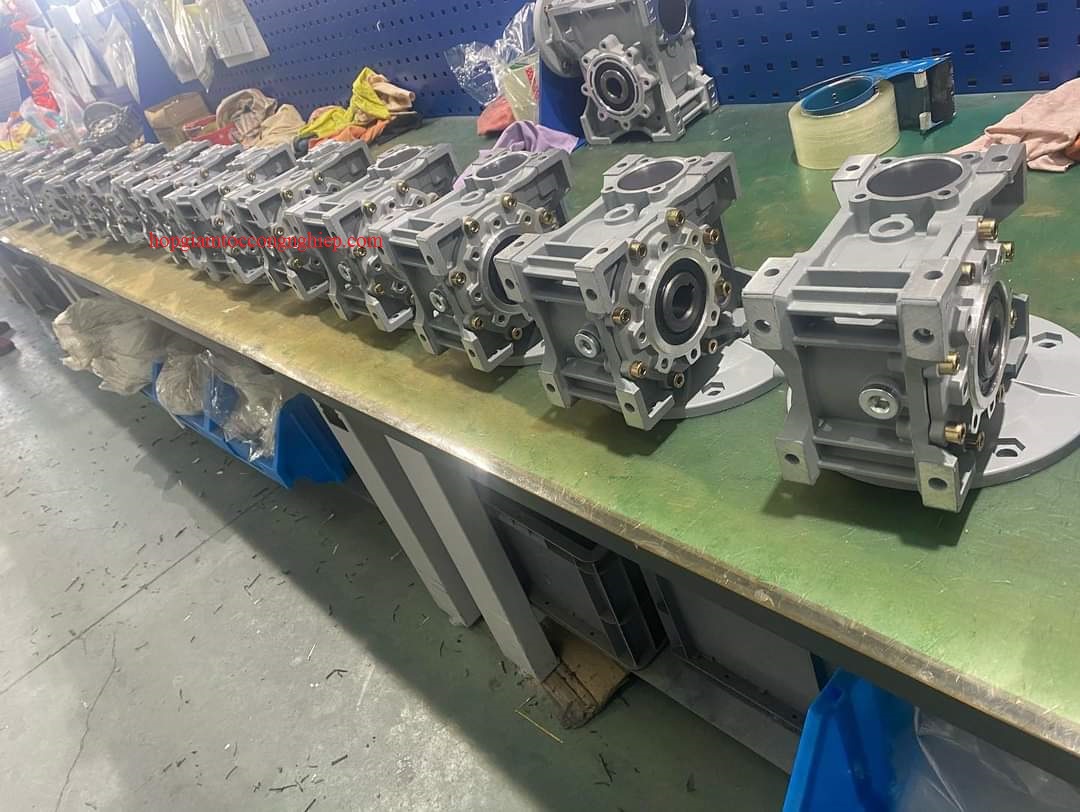

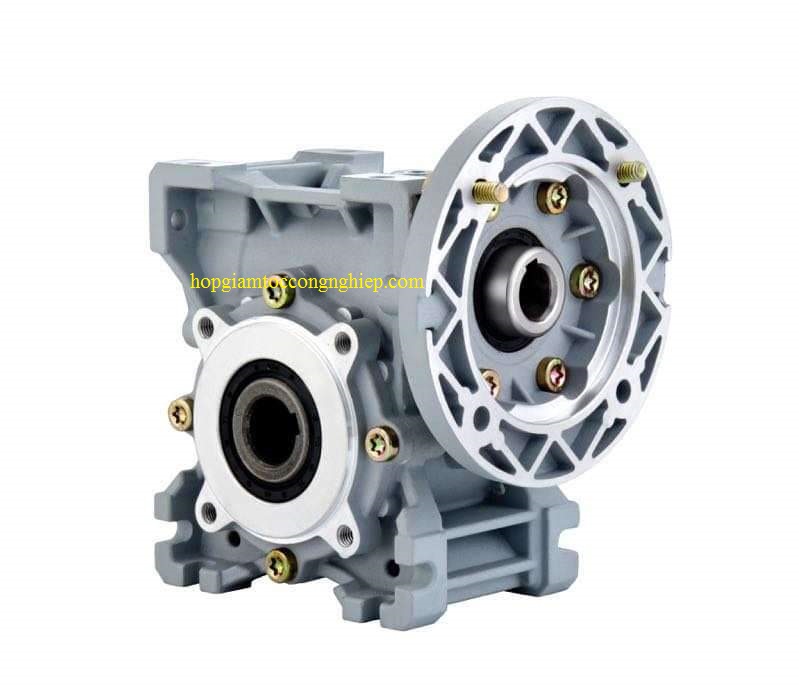

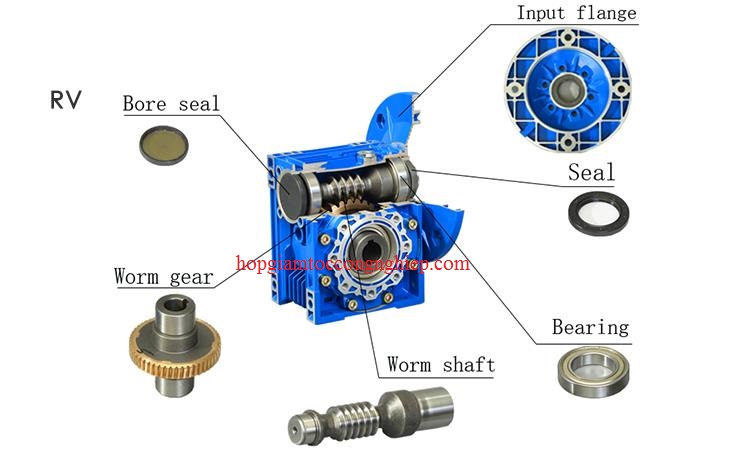

CẤU TẠO HỘP GIẢM TỐC NMRV 50

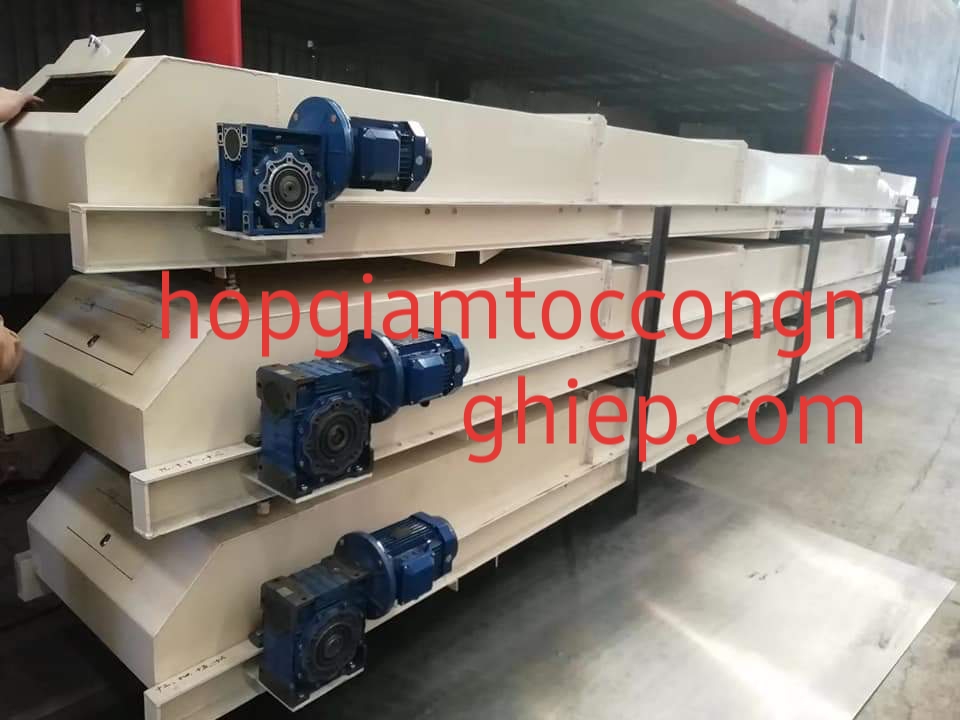

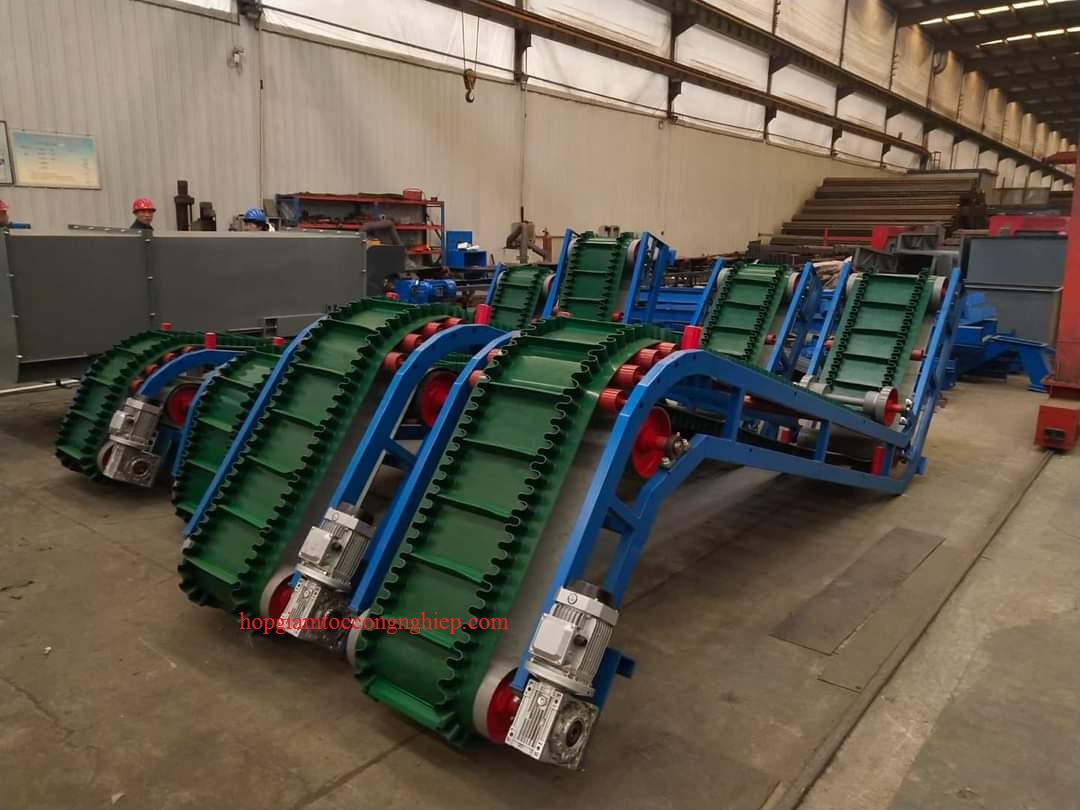

Ứng dụng hộp giảm tốc NMRV 50 1/50 trong các nhà máy xay xát, băng chuyền sản xuất thực phẩm máy bóc gỗ, máy đào vang, nhà máy xi măng, nhà máy gạch, nhà máy mía đường, băng tải, máy tu gỗ, máy đãi cát, băng tải khoáng sản, băng tải than, nhà máy nhiệt điện,

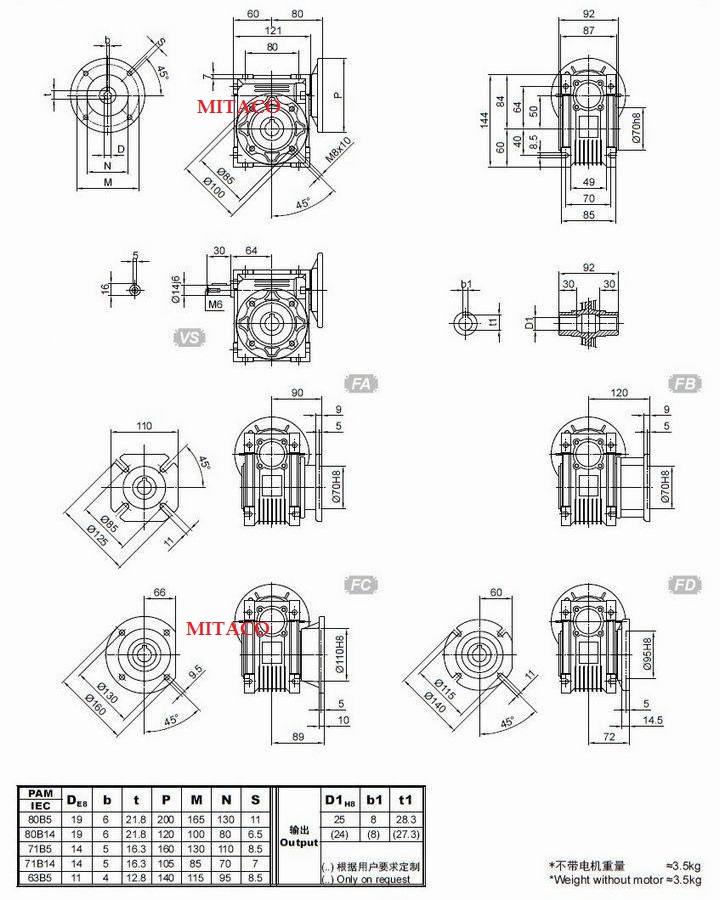

Bản vẽ hộp số NMRV 50

Đường kính trục vào : 14mm

Đường kính trục ra âm: 25mm

Đường kính mặt bích: 160mm

Phù hợp lắp với motor mã 71

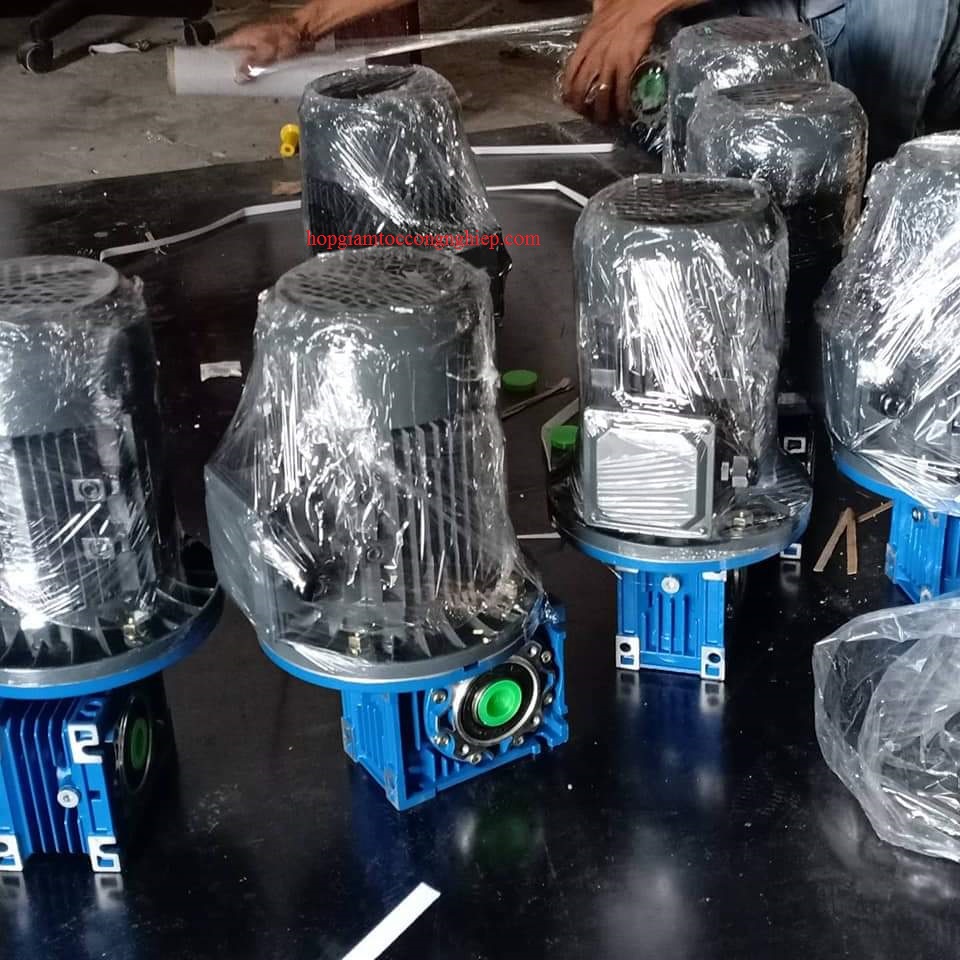

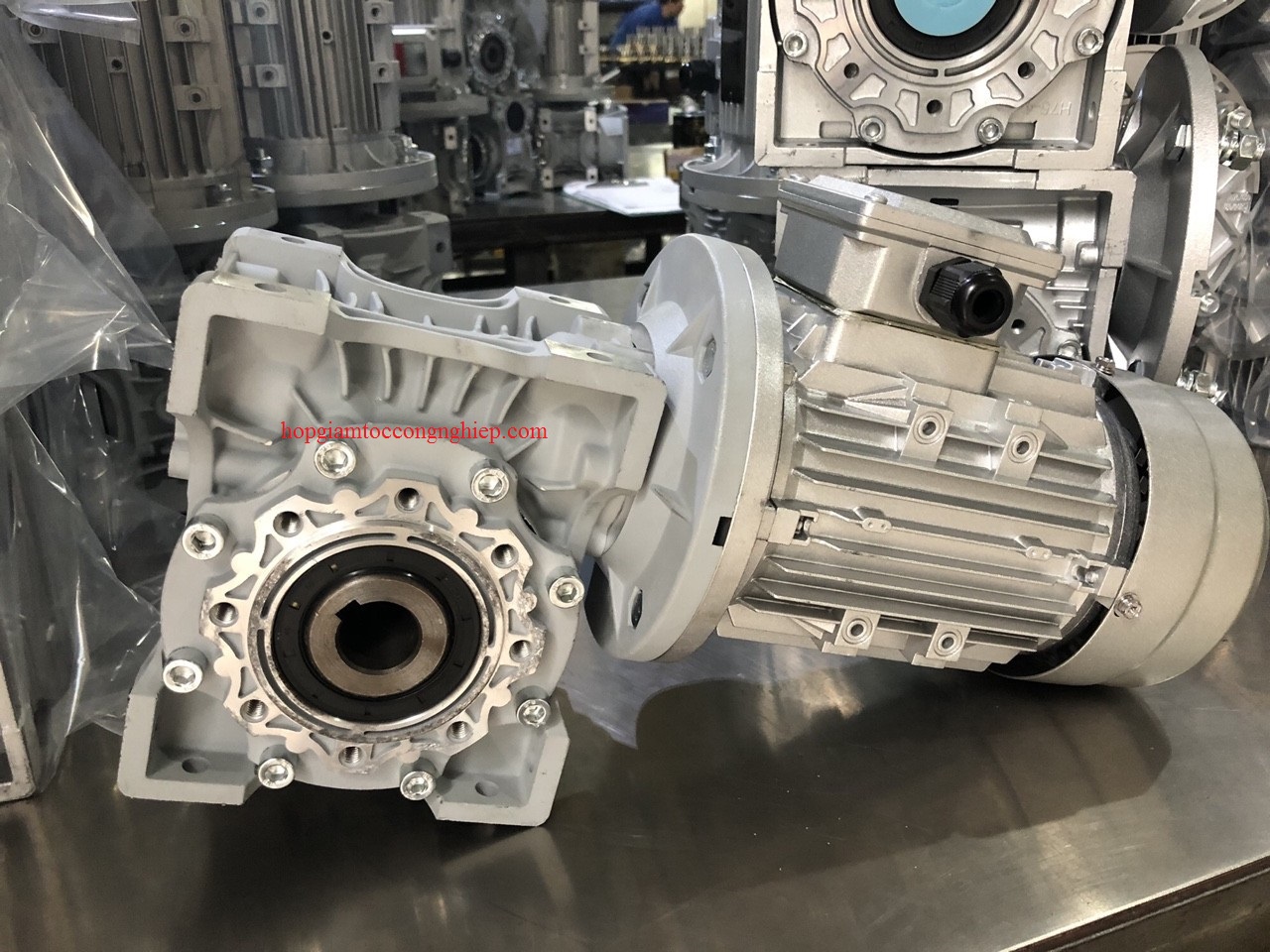

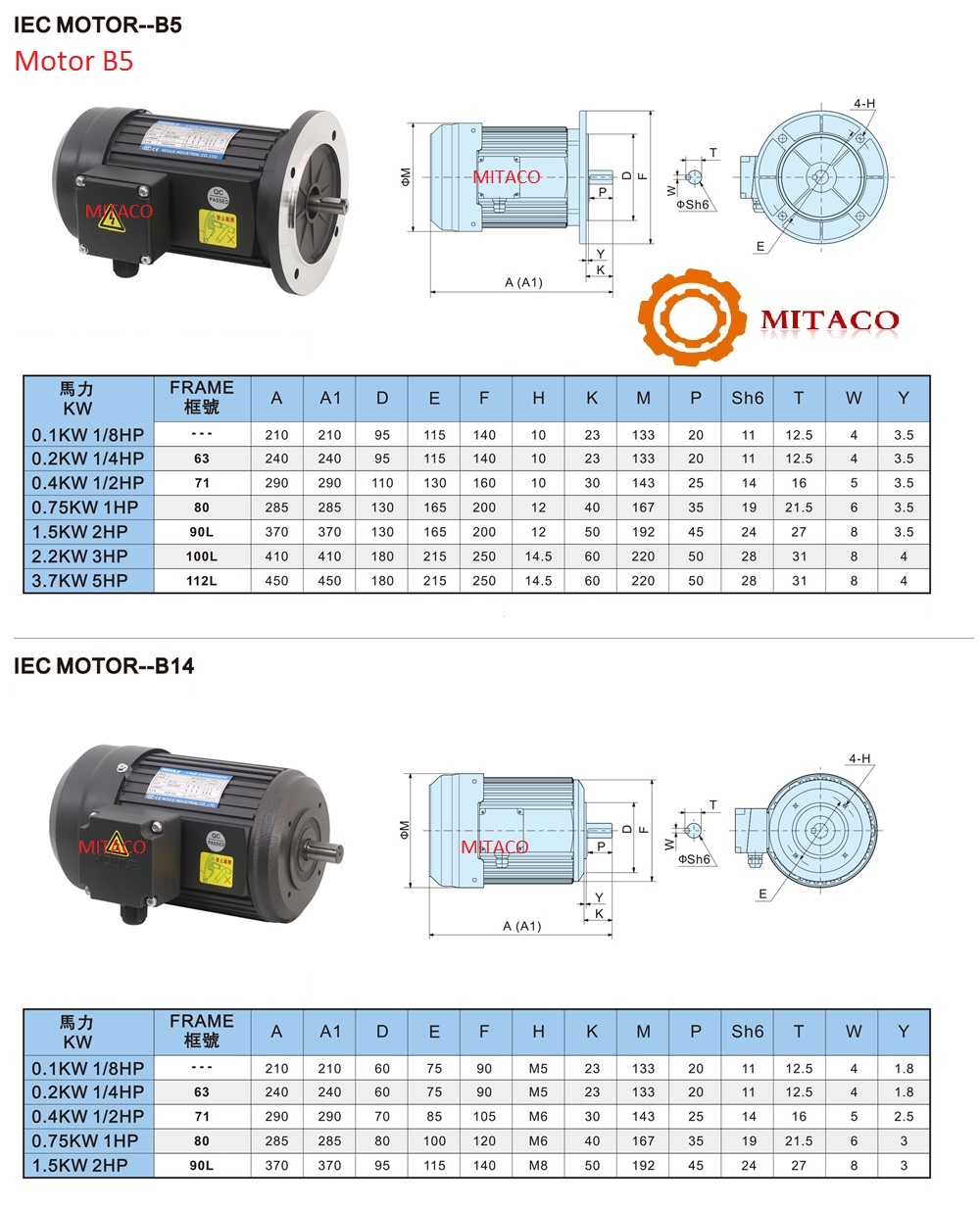

Bản vẽ động cơ điện đầu váo của hộp giảm tốc NMRV 50

Motor kw 0.37kw 6P B5

Motor 0.75kw 4P B5

Motor 0.37kw 4P B5

Điện áp 380v 50Hz IP55

Tỉ số truyền ratio càng nhỏ thì tốc độ vòng quay trục ra càng lớn, mời quý vị lựa chọn tốc độ vòng quay hộp số NMRV 090 1/50 như sau:

Trục ra 280 - 300 vòng/1 phút khi Ratio i = 5, thị trường miền nam gọi là 1/5

Trục ra 190-200 vòng/1 phút khi Ratio i = 7.5, thị trường miền nam gọi là 1/7.5

Trục ra 140 - 150 vòng/1 phút khi Ratio i = 10, thị trường miền nam gọi là 1/10

Trục ra 93 - 100 vòng/1 phút khi Ratio i = 15, thị trường miền nam gọi là 1/15

Trục ra 70 - 75 vòng/1 phút khi Ratio i = 20, thị trường miền nam gọi là 1/20

Trục ra 56 - 60 vòng/1 phút khi Ratio i = 25, thị trường miền nam gọi là 1/25

Trục ra 46.7 - 50 vòng/1 phút khi Ratio i = 30, thị trường miền nam gọi là 1/30

Trục ra 35 - 37.5 vòng/1 phút khi Ratio i = 40,thị trường miền nam gọi là 1/40

Trục ra 28 - 30 vòng/1 phút khi Ratio i = 50, thị trường miền nam gọi là 1/50

Trục ra 23.3 - 25 vòng/1 phút khi Ratio i = 60, thị trường miền nam gọi là 1/60

Trục ra 17.5 - 18.75 vòng/1 phút khi Ratio i = 80, thị trường miền nam gọi là 1/80

Trục ra 14 - 15 vòng/1 phút khi Ratio i = 100, thị trường miền nam gọi là 1/100

BẢN VẼ HỘP GIẢM TỐC NMRV 30 ĐẾN 130
