Tỷ số truyền 1/5 1/7.5 1/15 1/20 1/25 1/30 1/40 1/50 1/60 1/80 1/100
Lắp motor 2.2kw 3kw 4kw 5.5kw
Vật liệu vỏ thép hợp kim

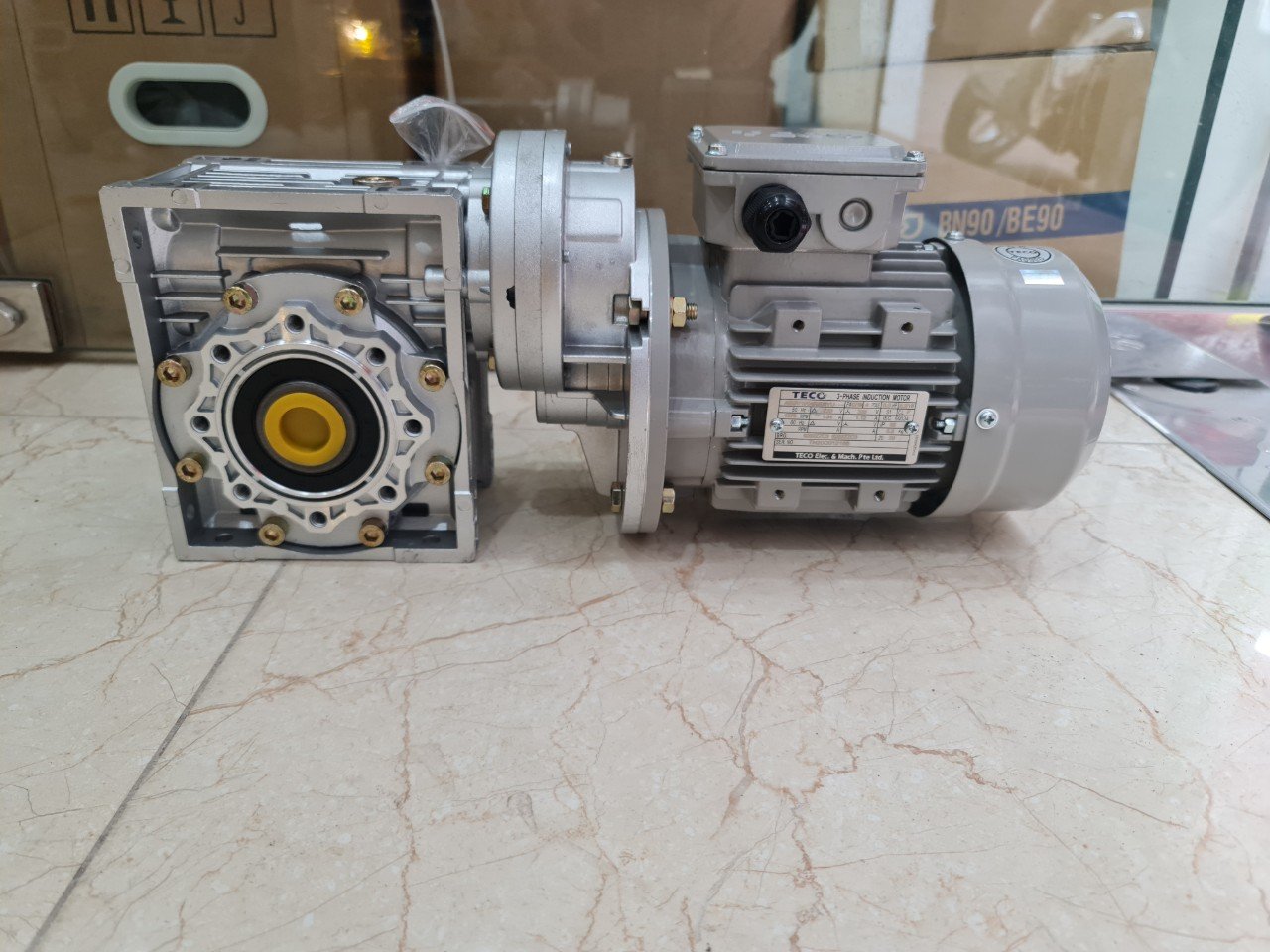

HỘP SỐ GIẢM TỐC NMRV SIZE 130 1/60 là hộp số giảm tốc cốt âm trục ra vuông góc với trục vào vỏ thép, hộp số NMRV 130 1/60 phù hợ p lắp motor công suất 3.7kw/5.5kw 7.5kw tùy thuộc vào tỷ số truyền, tỷ số truyền hộp giảm tốc từ 1/5 đến 1/100.

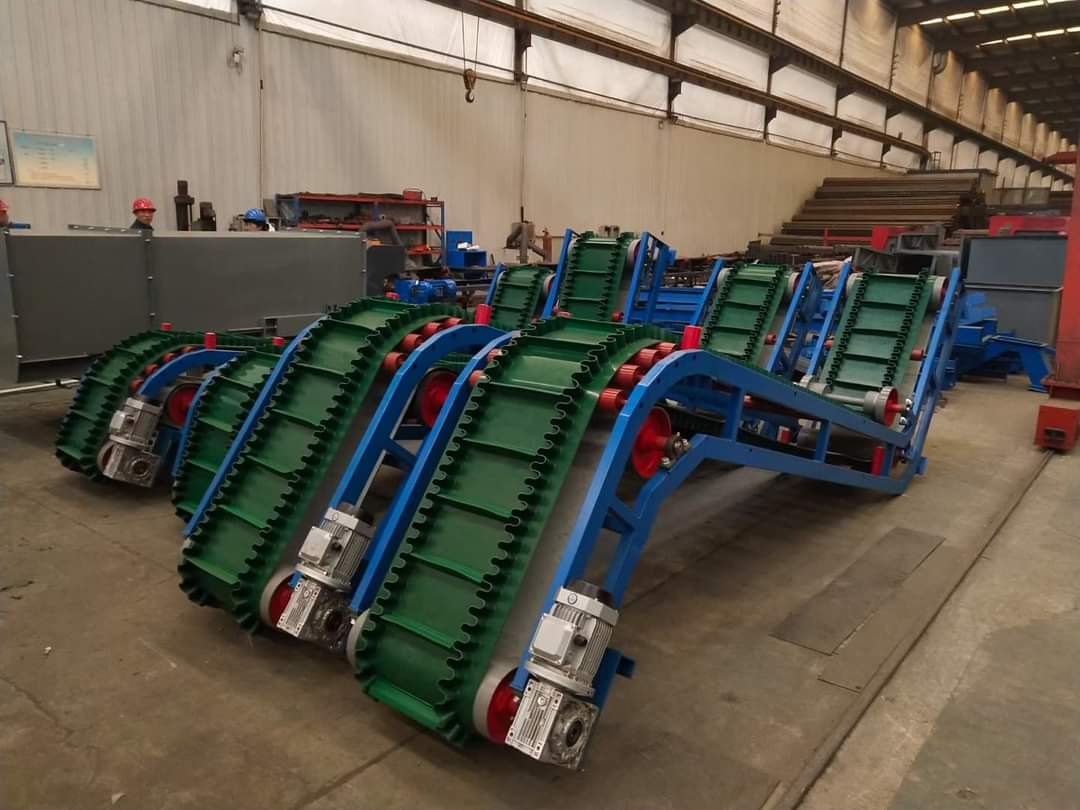

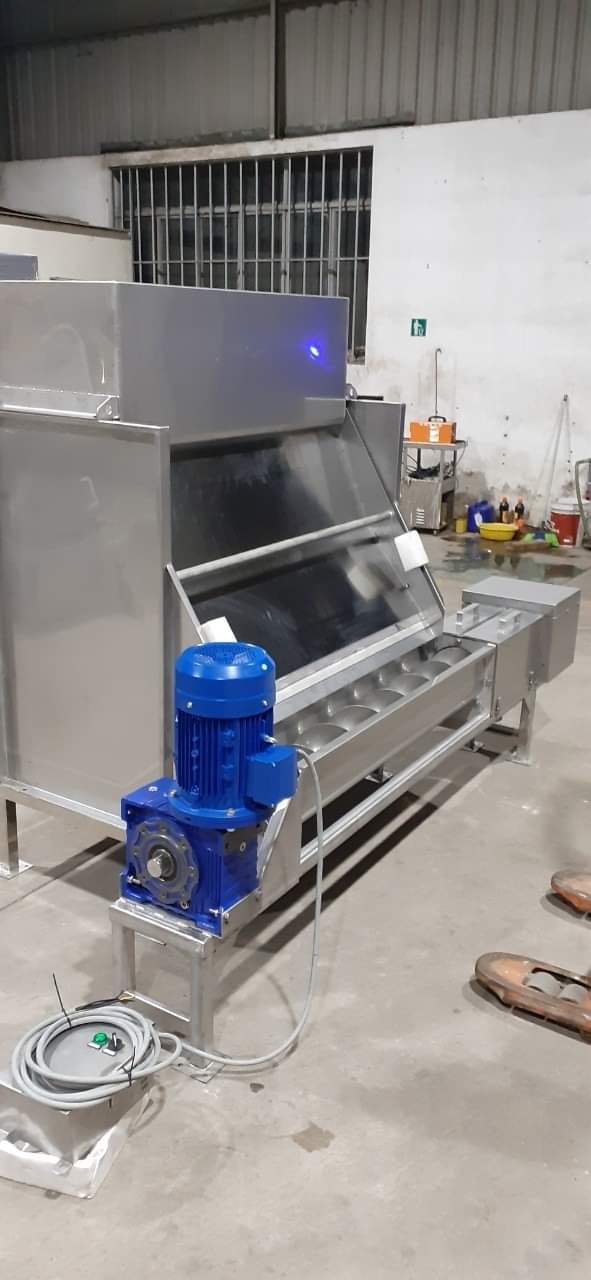

Ứng dụng hộp giảm tốc NMRV 130 1/60 trong các nhà máy xay xát, băng chuyền sản xuất thực phẩm. nhà máy gạch, nhà máy xi măng máy bóc gỗ máy tu gỗ, máy băm giác, nhà máy mía đường, nhà máy phân bón, nhà máy thực phẩm, máy giám cạnh, máy gỗ,
Hộp số giảm tốc NMRV SIZE 130 1/60 được công ty TNHH nhập khẩu MITACO và phân phối trục tiếp tại Việt Nam.
CẤU TẠO HỘP SỐ GIẢM TỐC NMRV 130 1/60
Hộp số là dạng trục vít bánh vít, mặt loa lắp với motor mặt bích lỗ cốt vào vuông góc với lỗ cốt ra,

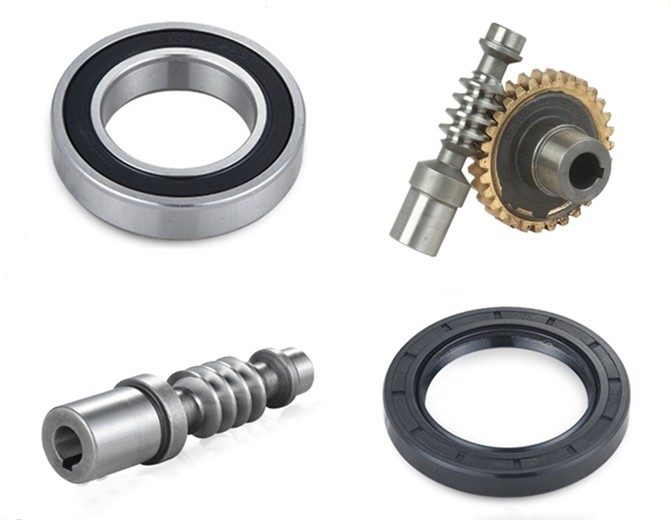

Vỏ hộp số được đúc từ thép, Bánh vít làm từ Đồng chất lượng cao, trục vít tiện từ thép siêu bền

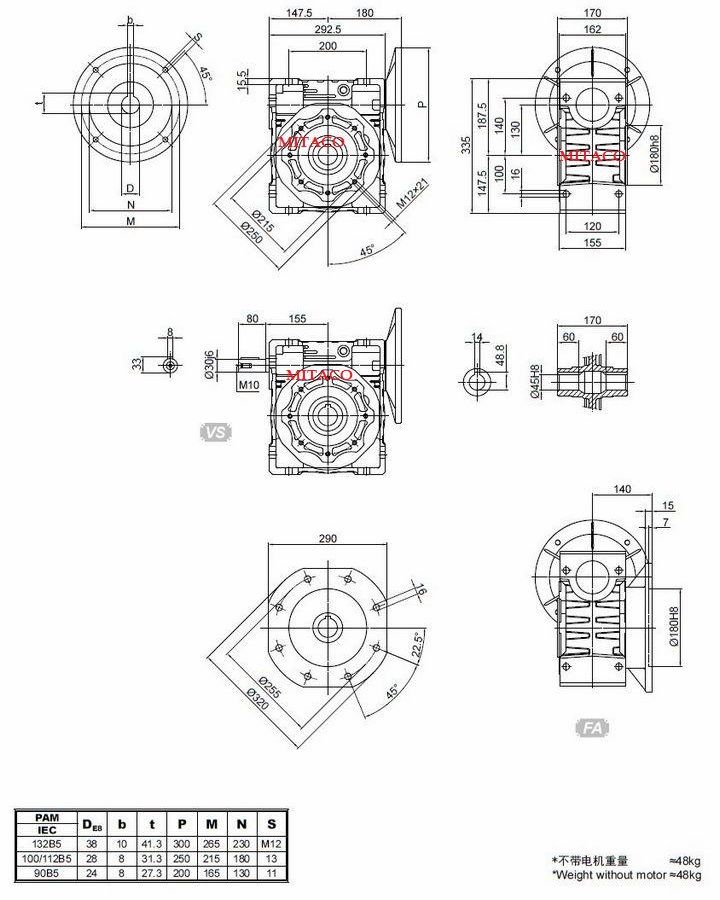

THÔNG SỐ KÍCH THƯỚC CỦA HỘP SỐ GIẢM TỐC NMRV 130 1/60
Hộp giảm tốc size 130 i=60 = 25 vòng trên phút ( là khoảng cách tâm trục vào và trục ra là 130 mm), Tỷ số truyền của hộp giảm tốc nmrv size 130 là i = 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100
Hộp giảm tốc NMRV 130 1/60 hai cấp hộp số
Công xuất 0.37kw đến 2.2kw
Tốc độ đầu ra từ 1 vòng trên phút đến 10 trông phút
Điện áp 220v 380v
Tỷ số truền 1/150 đến 1/1500

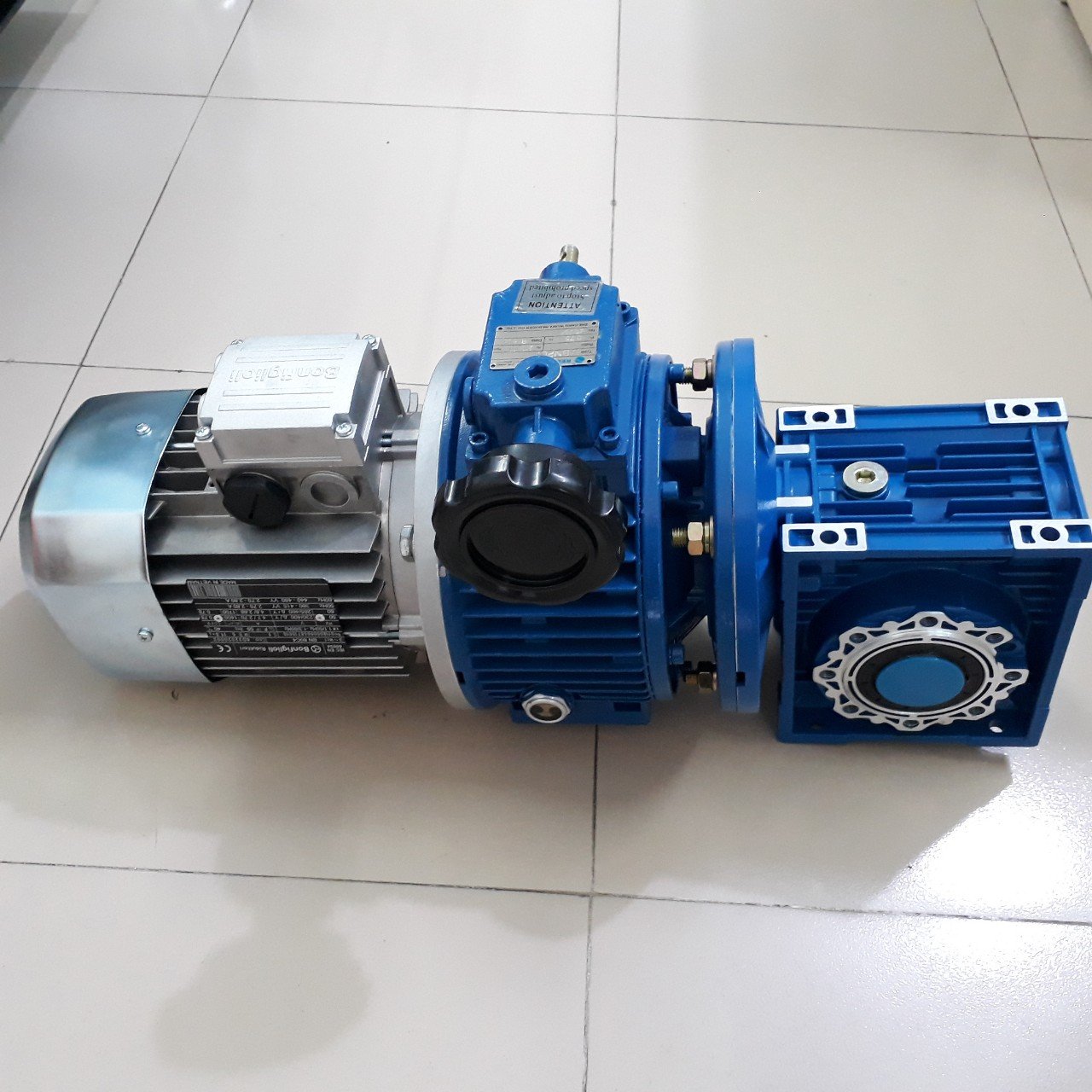

Hộp giảm tốc NMRV 130 1/60 lắp hộp sô vô cấp
Công suất từ 0.37kw dến 2.2kw
Tốc độ đầu ra từ 2 vòng trên phút đến 15 trông phút

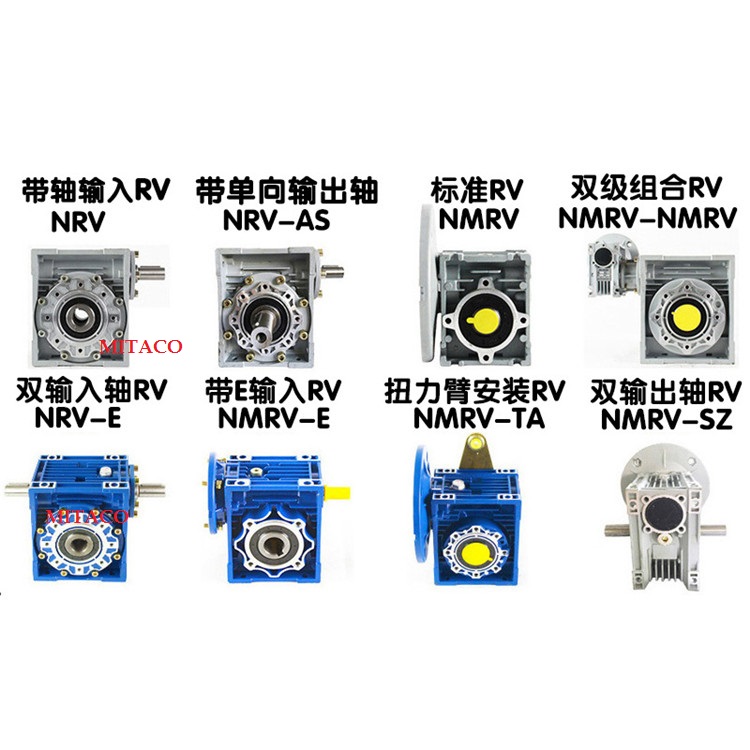

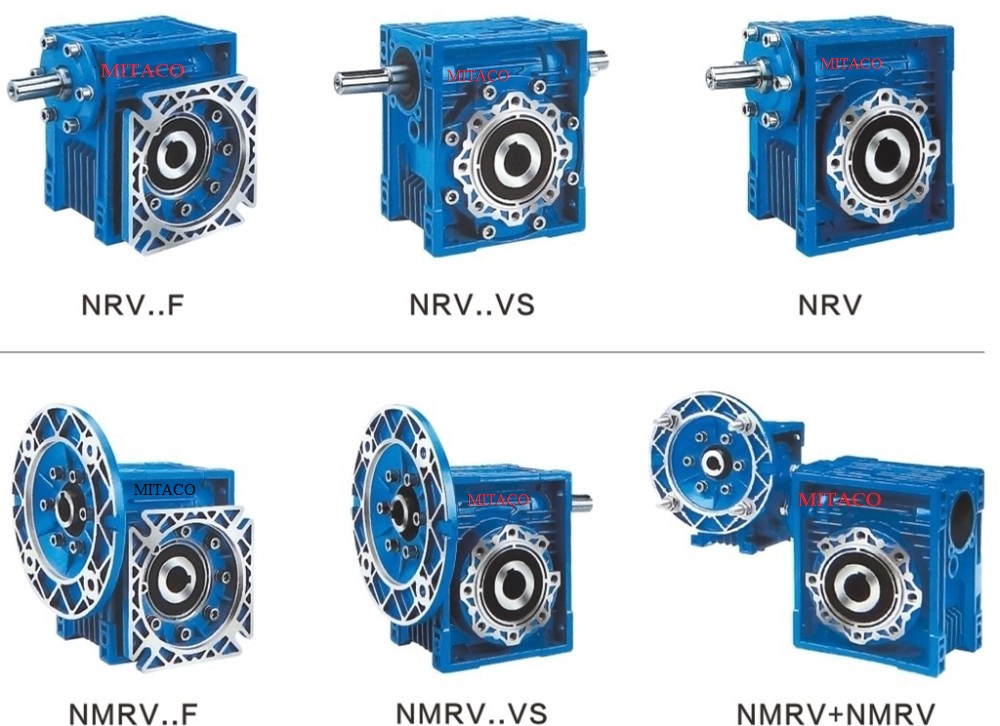

Hộp giảm tốc NRV-VS, NRV-F, NRV,
Motor đầu vào của hộp sô NMRV 130 1/60
Điện áp 220v 380v
Kiểu lắp B5
Cấu tạo của hộp giảm tốc NMRV 130 1/60
NMRV SIZE 130 i= 10 phù hợp lắp với motor điện công suất 5.5kw=7.5hp ( 7.5 ngựa) lỗ cốt vào 28mm khi tỷ số truyền i= 5, 7.5, 10, 15, 20, 25, 30, 40. và 3.7kw= 5Hp (5 ngựa) lỗ cốt là 38mm khi tỷ số truyền i = 50, 60, 80, 100 . Đường kính lỗ cốt ra 45 mm.
Cách tính số vòng đầu ra của hộp số NMRV 130 1/60 : Số vòng quay của motor chia cho tỷ số truyền của hộp giảm tốc VD: motor 4 cực quay 1450 chia cho hộp số 1/60 = 25 vòng/phút.
ƯU NHƯỢC ĐIỂM CỦA HỘP SỐ GIẢM TỐC NMRV SIZE 130 1/60
Ưu điểm là trọng lượng nhẹ hơn các hộp số loại khác, các chân đề có lỗ bắt ốc nên lắp được nhiều vị trí khác nhau nhiều hướng khác nhau. Có tính năng tự hãm cao
Nhược điểm: Tỷ số truyền bị giới hạn do là dạng trục vít bánh vít, hiệu suất truyền momen lực thấp hơn so với hộp số khác.
Sản phẩm hộp số nmrv cỡ 130 được công ty TNHH nhập khẩu MITACO là nhà phân phối tại 64/64 tỉnh thành của Việt Nam với đày đủ giấy tờ nhập khẩu, CO, CQ.

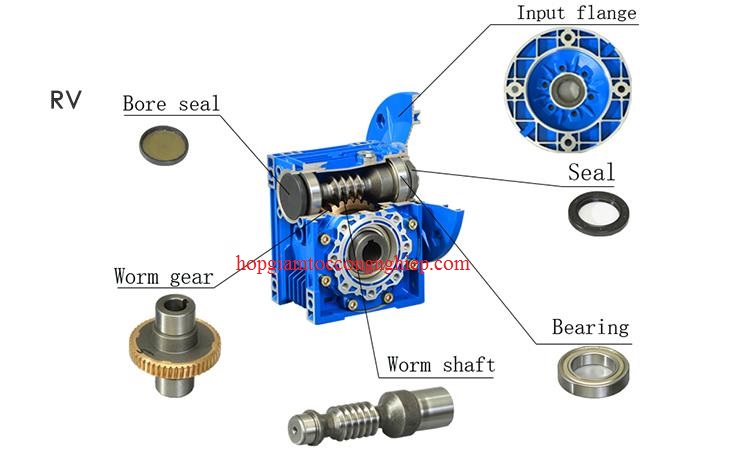

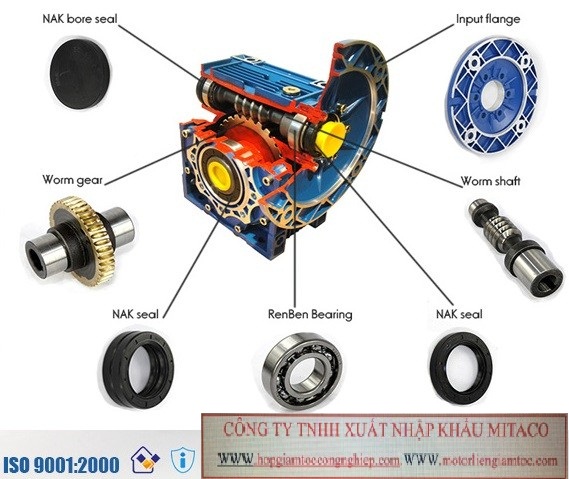

Cấu tạo của hộp số giảm tốc NMRV 130 1/60
Vỏ làm từ hợp kim nhôm được đúc nguyên khối, sơn phủ và tiện lại chi tiết.
Trục vít được tiện từ thép chịu lực siêu bền có khả năng chịu lực lớn.
Bánh vít được làm từ Đồng chất lượng cao để tránh bị ăn mòn tới mức tối đa.
Khi lắp với motor 2.2kw có:
Ratio i = 40, lực mô men đạt 468.2 Nm
Ratio i = 50, lực mô men đạt 563 Nm
Ratio i = 60, lực mô men đạt 648 Nm
Ratio i = 80, lực mô men đạt 816 Nm
Khi lắp với motor 3kw có:
Ratio i = 25, lực mô men đạt 491 Nm
Ratio i = 30, lực mô men đạt 638 Nm
Ratio i = 40, lực mô men đạt 767 Nm
Ratio i = 60, lực mô men đạt 884 Nm
Ratio i = 80, lực mô men đạt 1113 Nm
Khi lắp với motor 4kw có:
Ratio i = 25, lực mô men đạt 573 Nm
Ratio i = 30, lực mô men đạt 655 Nm
Ratio i = 40, lực mô men đạt 851 Nm
Ratio i = 50, lực mô men đạt 1023 Nm
Ratio i = 60, lực mô men đạt 1179 Nm
Khi lắp gắn với motor 5.5kw có:
Ratio i = 10, lực mô men đạt 333.9 Nm
Ratio i = 15, lực mô men đạt 490 Nm
Ratio i = 20, lực mô men đạt 645 Nm
Ratio i = 25, lực mô men đạt 788 Nm
Ratio i = 30, lực mô men đạt 900 Nm
Ratio i = 40, lực mô men đạt 1171 Nm
Khi lắp với motor 7.5kw có:
Ratio i = 10, lực mô men đạt 455 Nm
Ratio i = 15, lực mô men đạt 668 Nm
Ratio i = 20, lực mô men đạt 880 Nm
Ratio i = 25, lực mô men đạt 1074 Nm
Ratio i = 30, lực mô men đạt 1228 Nm
Ratio i = 40, lực mô men đạt 1596 Nm
Khi mua hộp giảm tốc 130 1/5 tại công ty chúng tôi:
Công ty bảo hành hộp số 12 tháng trên toàn quốc và chất lượng tốt
Không tính phí giao hàng trên toàn quốc, vận chuyển kịp thời và nhanh nhất đến khách hàng
Hộp số được sản xuất theo tiêu chuẩn Châu Âu và nhập trực tiếp vào Việt Nam giá bán cạnh tranh.
