Cấu Tạo Hộp Giảm Tốc NMRV 075

Cấu tạo hộp giảm tốc NMRV: guồng xoắn trục vít làm bằng thép, có tôi nhiệt luyệt tăng độ cứng và chống mài mòn. Bánh nhông là hợp kim đồng pha thép cùng crom.

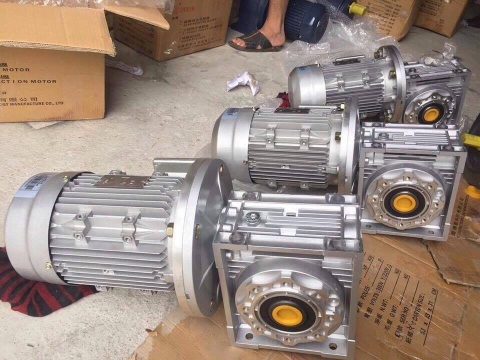

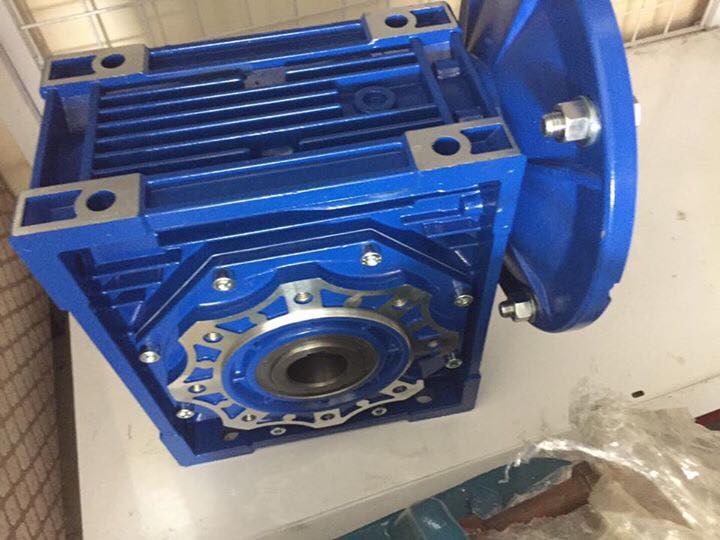

Hộp số NMRV 75

Model:   NMRV SIZE 75

Tỉ số truyền: i= 5, 10, 15, 20, 25, 30, 40, 50,60,80,100

Lắp motor công suất: 1,5kw 2hp

Trục vít bằng thép, bánh vít  bằng Đồng

Vật liệu vỏ: Hợp kim Nhôm

Mã hàng hộp số giảm tốc NMRV: NMRV30, NMRV40, NMRV50, NMRV63, NMRV75, NMRV90, NMRV110, NMRV130, NMRV150. Trong đó size 110 tới 150 là vỏ gang và size 90 tới 30 là vỏ nhôm.

• AS: trục ra cốt dương, AB: 2 trục ra cốt dương;
• NRV: trục vào 1 cốt dương; VS: 2 trục vào cốt dương.
• F1 và F2: ký hiệu mặt bích ra là vuông
• B5 mặt bích trục vào thông thường, B14 mặt bích nhỏ gọn
• Vỏ nhôm gọn nhẹ xoay được 360 độ mọi tư thế lắp đặt, đưa được vào nơi diện tích chật hẹp
• Giá cả phải chăng, rất rẻ nhưng độ bền lâu dài
• Có nhiều tiện ích lắp đặt: mặt bích tròn, vuông, trục âm dương tháo ra lắp vào tùy ý, linh động

                          Bản vẽ motor 1.5kw 2hp 4P mã 90L

                                 Bản vẽ hộp số NMRV075
