Hộp giảm tốc NMRV 050 1/15

Hộp giảm tốc NMRV 050 1/15, tốc độ đầu ra 150 vòng trên phút

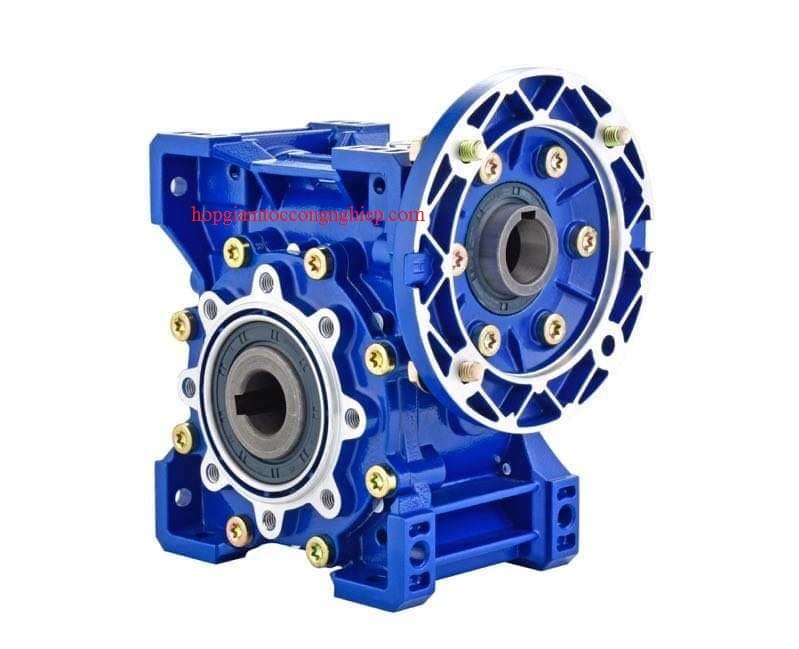

HỘP GIẢM TỐC NMRV 050 1/15

Hộp giảm tốc NMRV 050 1/15 hay còn gọi là hộp số giảm tốc NMRV size 50 1/15. Đây là sản phẩm có thiết bị kết nối truyền động, giúp điện năng chuyển hóa từ motor điện thành cơ năng. Thông qua hộp số NMRV 050 1/15, động cơ điện chạy chậm hơn, tạo ra lực mô men cao hơn, khỏe hơn.

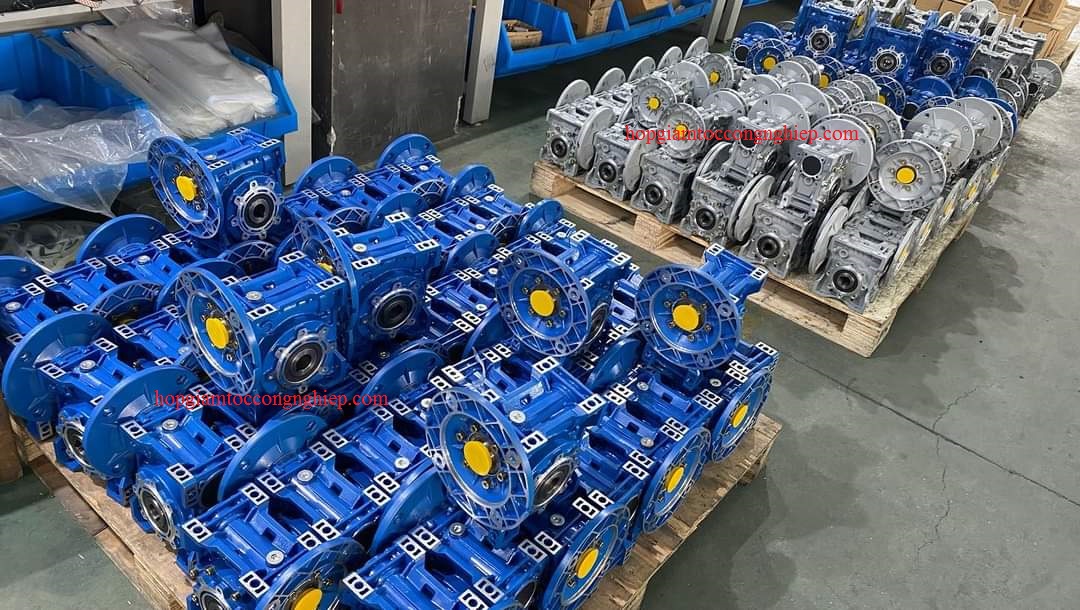

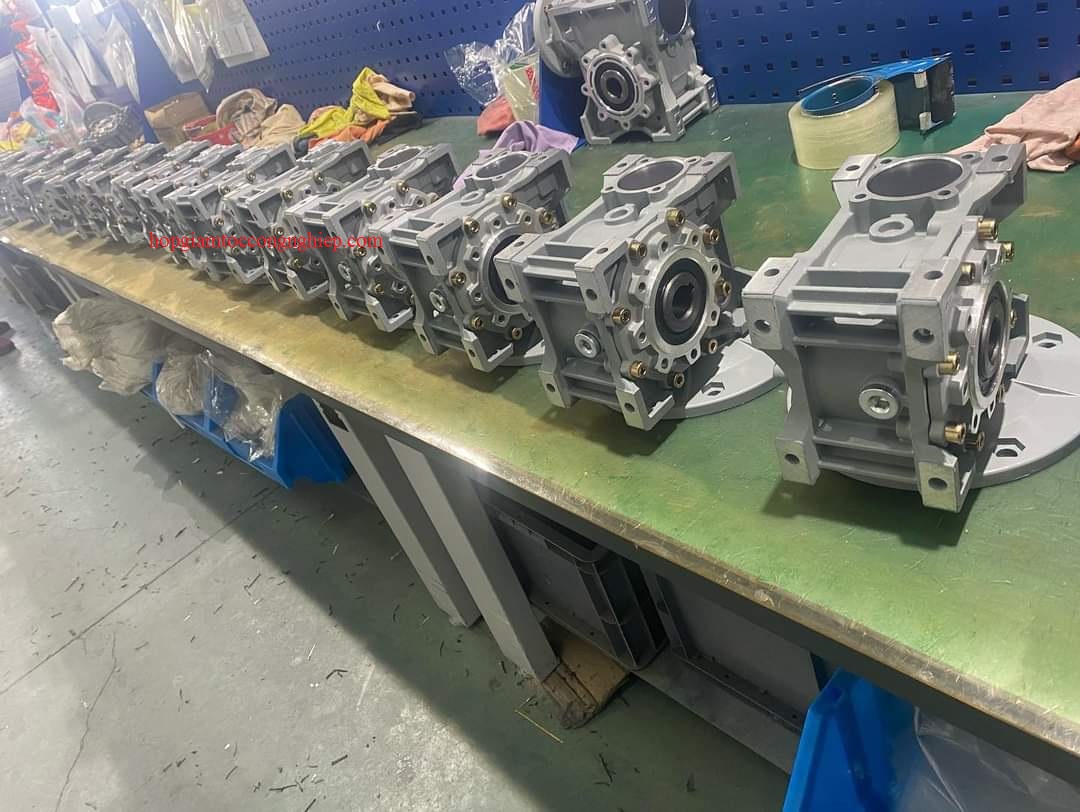

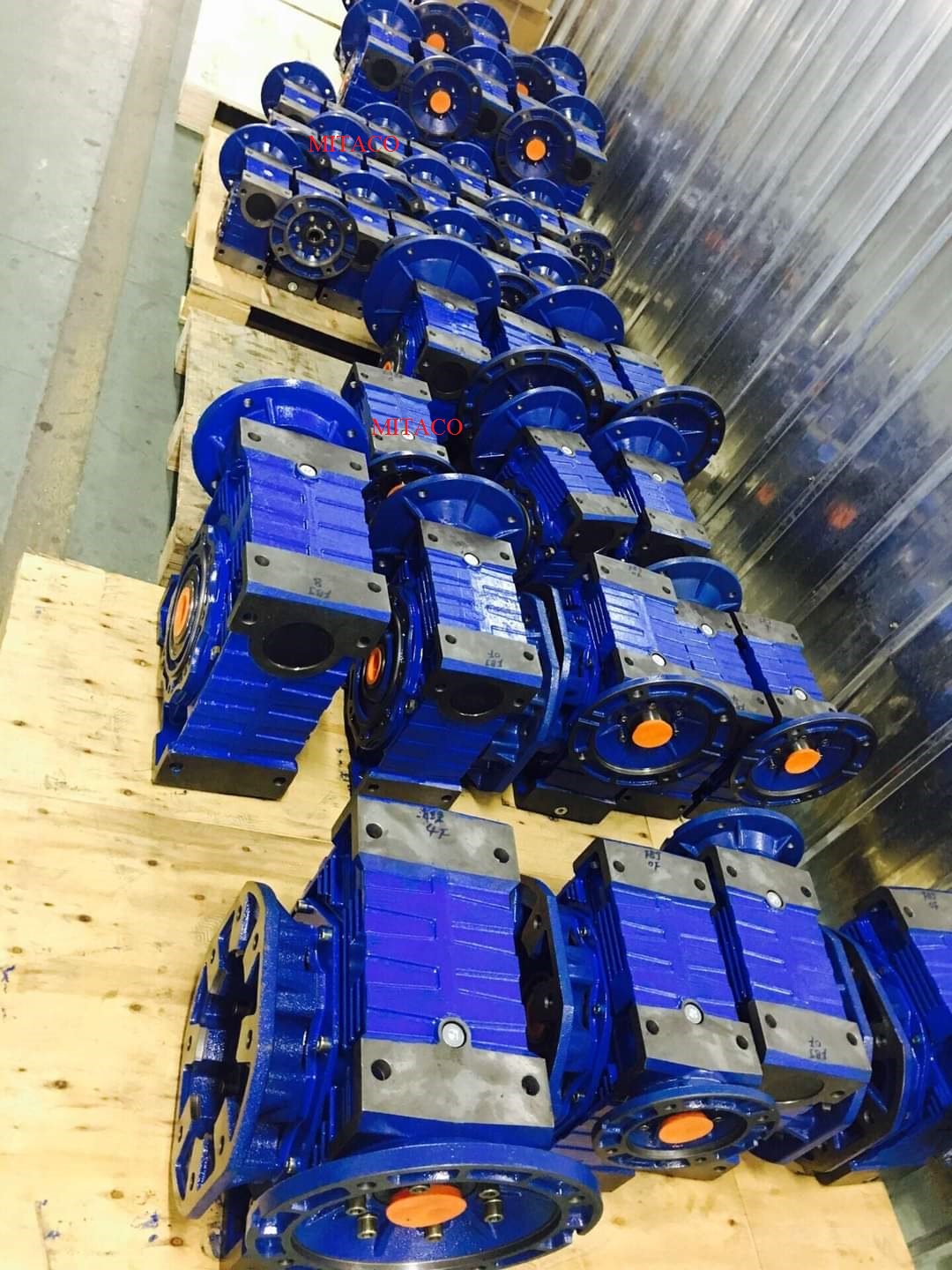

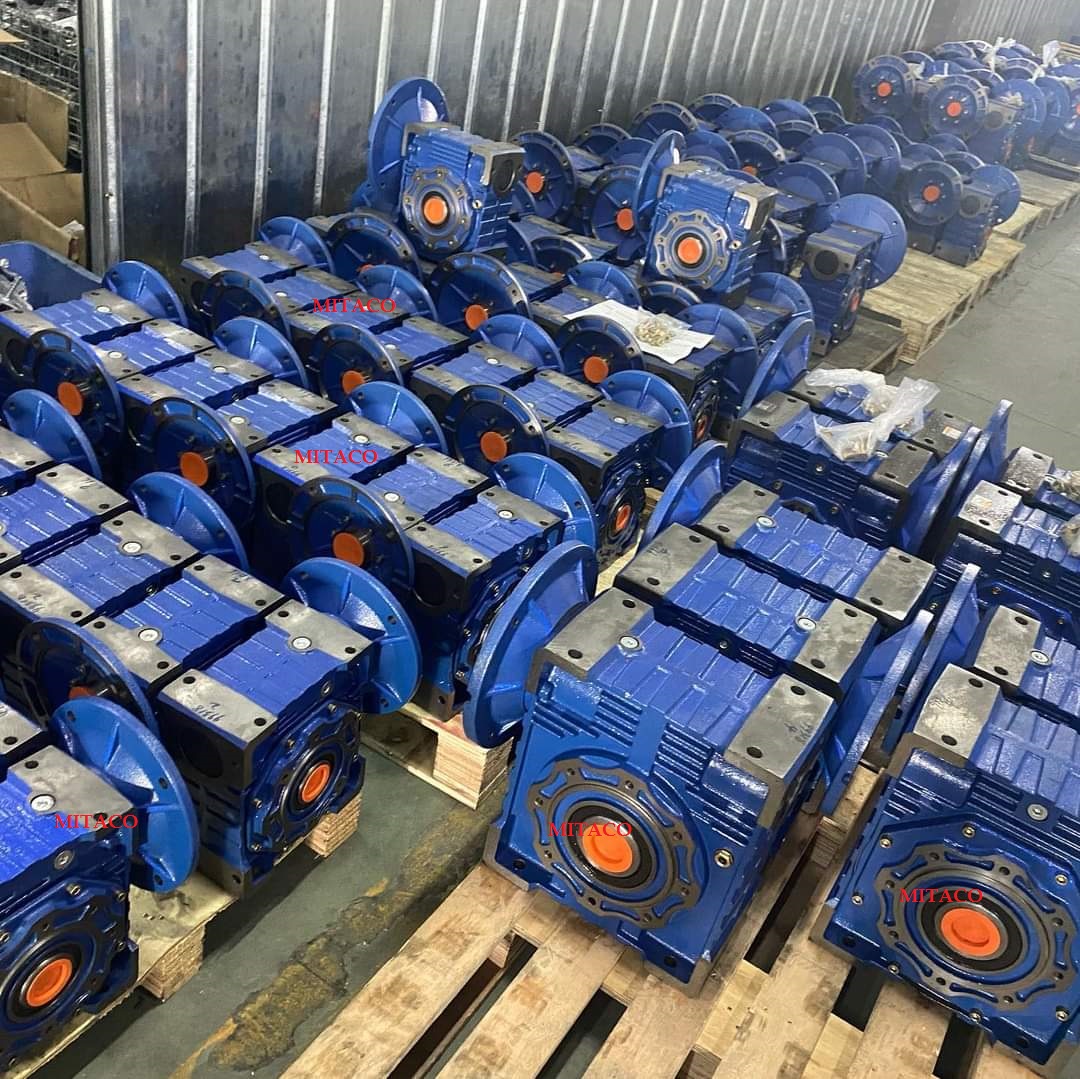

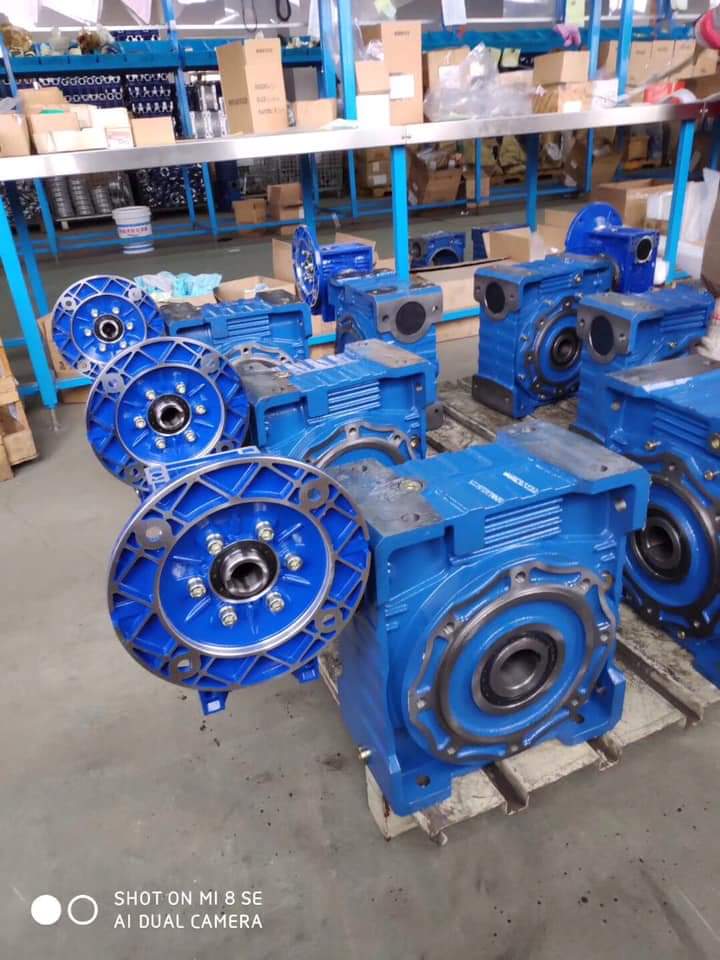

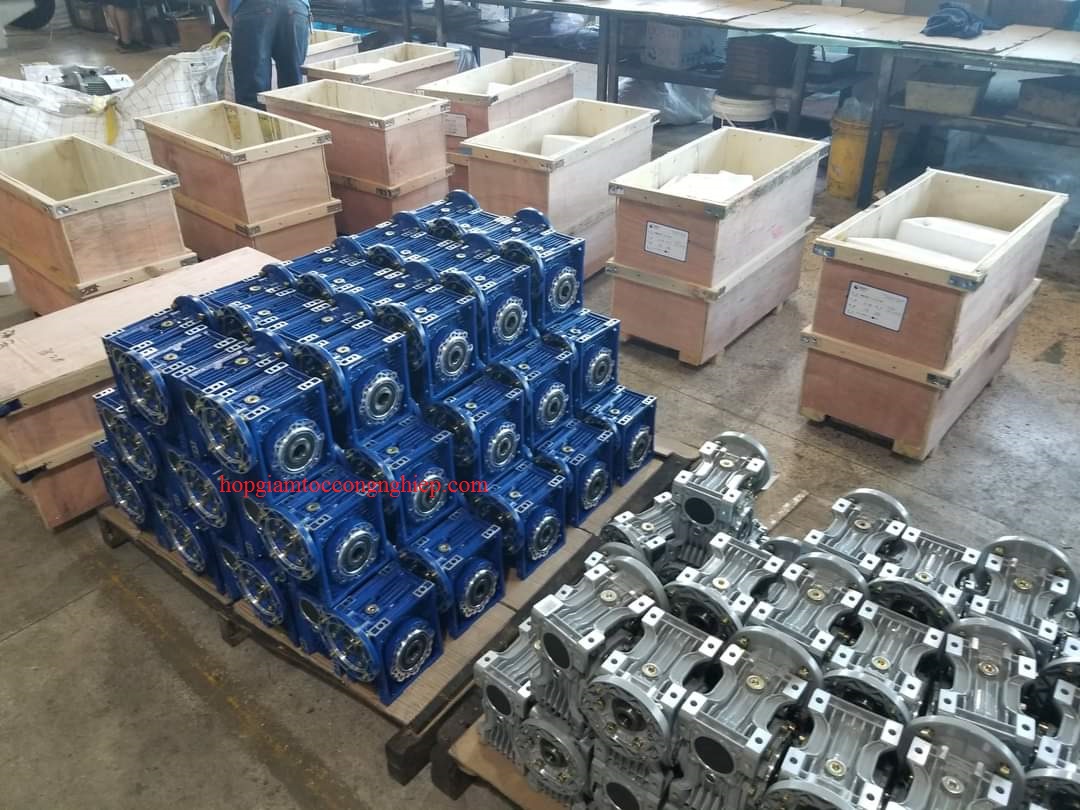

TỔNG KHO HOOPK GIẢM TỐC NMRV

1) Ứng dụng hộp giảm tốc NMRV 050 1/15

Hộp giảm tốc NMRV 050 1/15 được dùng trong phần lớn các lĩnh vực, đặc biệt là:

Sản xuất thủy tinh

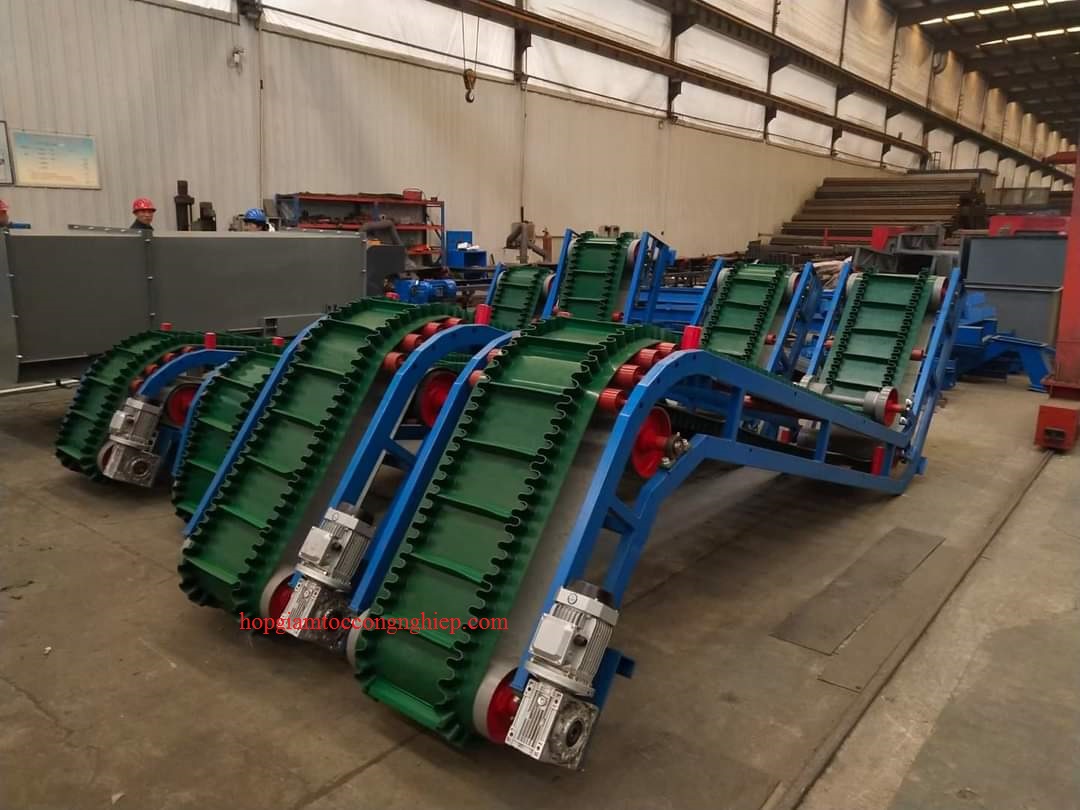

Băng chuyền, băng tải

Máy rang cà phê, máy trộn bột mì

Máy thu hoạch thóc lúa, máy chế biến gạo

2) Thông số kỹ thuật hộp giảm tốc NMRV 050 1/15

Sau đây là một vài thông tin điển hình của hộp số giảm tốc NMRV 050 1/15:

Tỉ số truyền từ 1/5 tới 1/200, tốc độ trục ra từ 280 vòng phút tới dưới 1 vòng / 1 phút


Bản vẽ hộp số NMRV

Hộp giảm tốc NMRV , size hộp số : NMRV 030,040,050,063,075,090,110,130, Tỷ số truyền : 1 / 7,5,1 / 10,1 / 15,1 / 20,1 / 25,1 / 30,1 / 40 , 1 / 50,1 / 60,1 / 80,1 / 100, Vỏ nhôm Màu: bạc

Phù hợp lắp với motor 1 pha, 3 pha mã 71

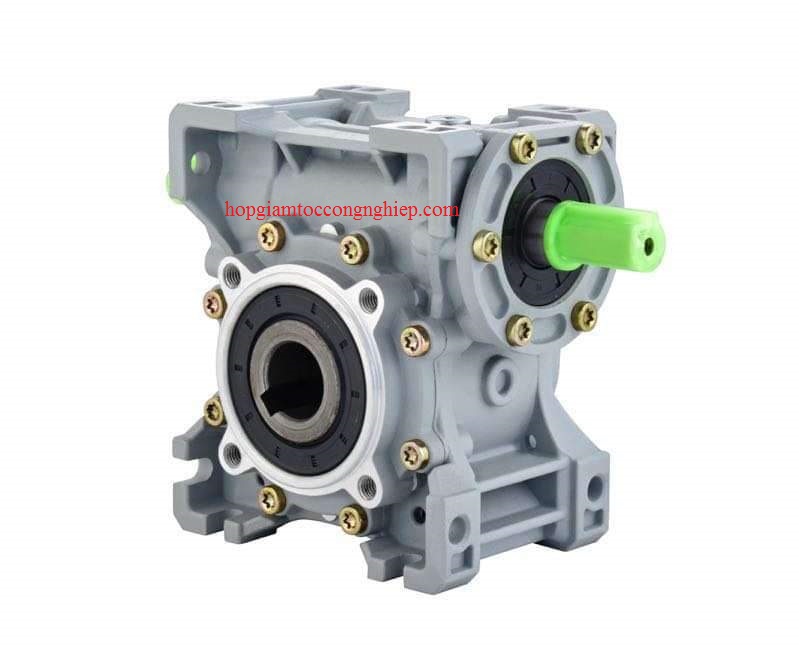

Vỏ nhôm gọn nhẹ xoay được 360 độ mọi tư thế lắp đặt, đưa được vào nơi diện tích chật hẹp

Có nhiều tiện ích lắp đặt: mặt bích tròn, vuông, trục âm dương tháo ra lắp vào tùy ý, linh động

Đa dạng chủng loại: đáp ứng được mọi nhu cầu sử dụng

Hộp hộp giảm tốc NMRV size 050 1/15 có bản vẽ hình học như sau:

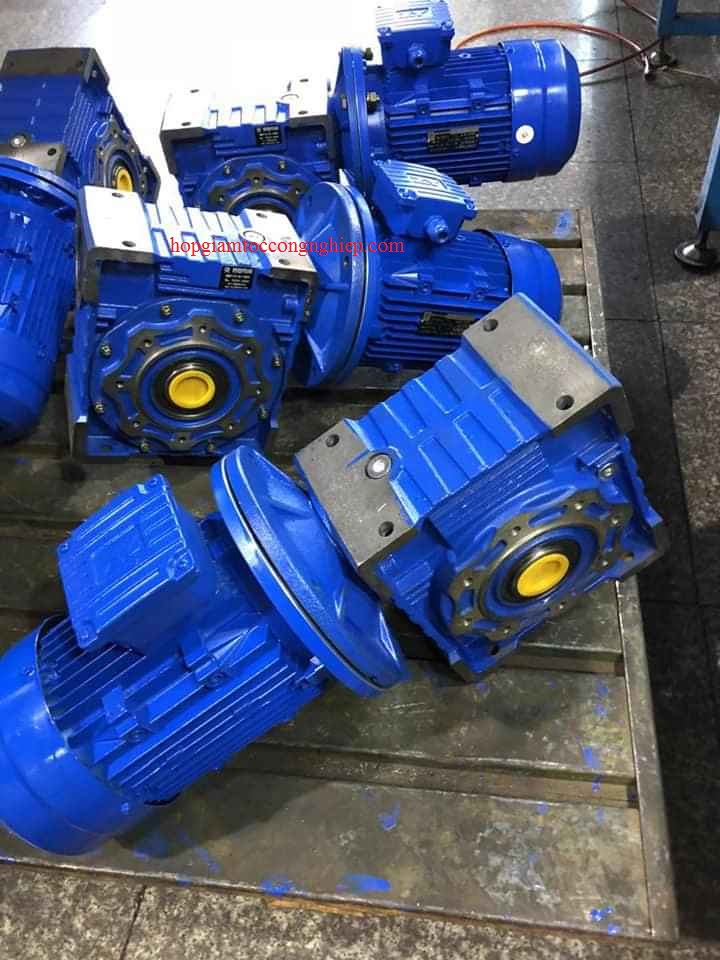

Hộp giảm tốc NMRV 50 gắn motor 0.37 kw 0.5hp

Khi gắn hộp số NMRV size 50 vào motor nửa ngựa thì số liệu như sau:

Tổng cao = 190 mm

Đường kính bích B5 = 200 mm

Đường kính trục dương = 25 mm

Chiều dài trục dương = 50 mm

Đường kính trục vào = 14 mm

Rãnh cavet = 8 mm

Dòng điện định mức = 1.1 (A)

Tỷ số truyền ratio càng nhỏ thì tốc độ vòng quay trục ra càng lớn, mời quý vị lựa chọn tốc độ vòng quay hộp số NMRV 050 1/15 như sau:

Trục ra 280 - 300 vòng/1 phút khi Ratio i = 5, thị trường miền nam gọi là 1/5

Trục ra 140 - 150 vòng/1 phút khi Ratio i = 10, thị trường miền nam gọi là 1/10

Trục ra 93 - 100 vòng/1 phút khi Ratio i = 15, thị trường miền nam gọi là 1/15

Trục ra 70 - 75 vòng/1 phút khi Ratio i = 20, thị trường miền nam gọi là 1/20

Trục ra 56 - 60 vòng/1 phút khi Ratio i = 25, thị trường miền nam gọi là 1/25

Trục ra 46.7 - 50 vòng/1 phút khi Ratio i = 30, thị trường miền nam gọi là 1/30

Trục ra 35 - 37.5 vòng/1 phút khi Ratio i = 40,thị trường miền nam gọi là 1/40

Trục ra 28 - 30 vòng/1 phút khi Ratio i = 50, thị trường miền nam gọi là 1/50

Trục ra 23.3 - 25 vòng/1 phút khi Ratio i = 60, thị trường miền nam gọi là 1/60

Trục ra 17.5 - 18.75 vòng/1 phút khi Ratio i = 80, thị trường miền nam gọi là 1/80

Trục ra 14 - 15 vòng/1 phút khi Ratio i = 100, thị trường miền nam gọi là 1/100
