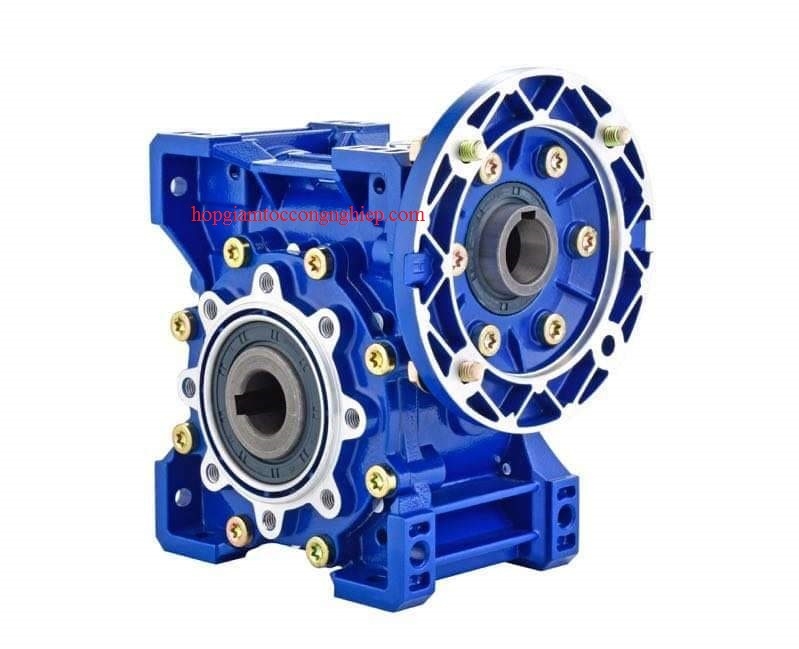

Hộp giảm tốc NMRV 050 1/10

Hộp giảm tốc NMRV 050 1/10 tốc độ đầu ra 150 vòng trên phút.

Hộp giảm tốc NMRV 90 1/10 hay còn gọi là hộp số giảm tốc NMRV size 50 1/10  hộp sô NMRV 090 1/10  là thiết bị kết nối truyền động, giúp điện năng chuyển hóa từ motor điện thành cơ năng. Thông qua hộp số NMRV 50  1/10, động cơ điện chạy chậm hơn, tạo ra lực mô men cao hơn, khỏe hơn.

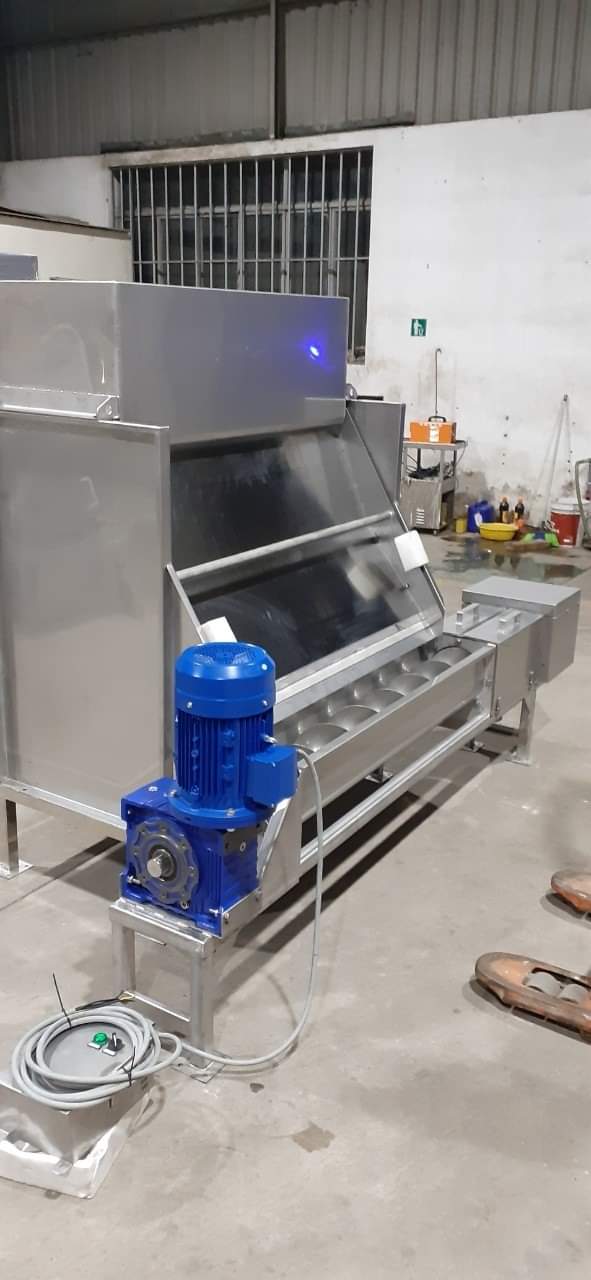

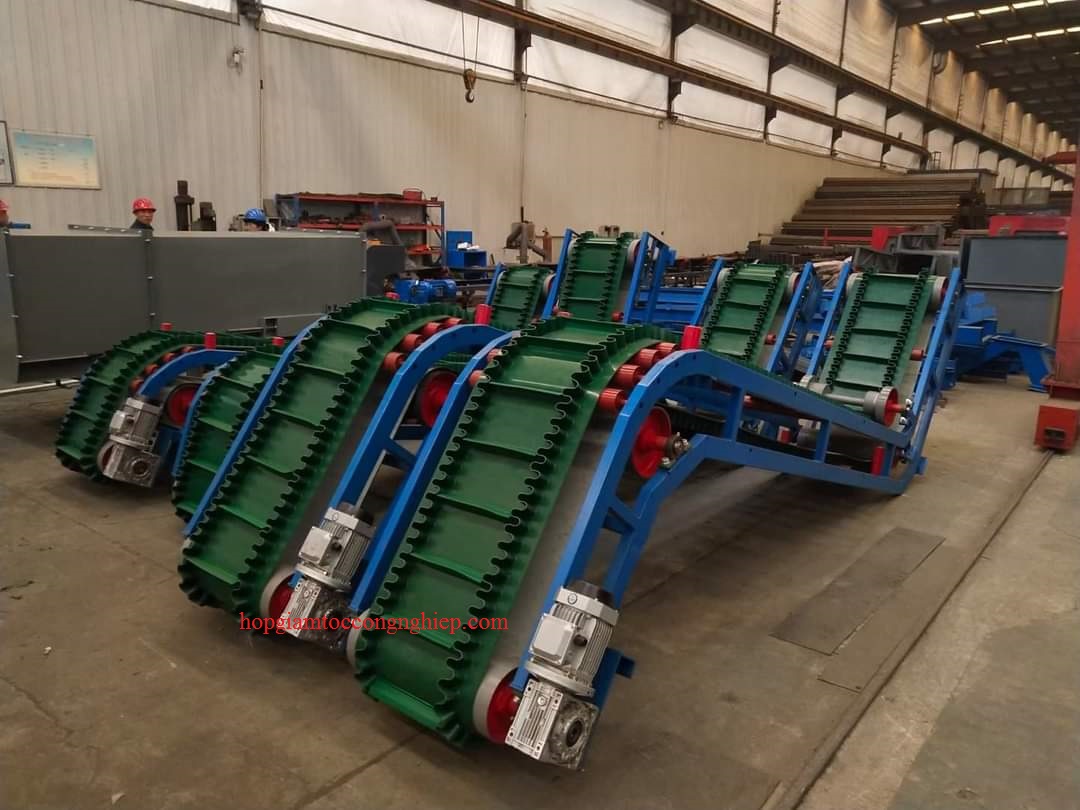

Ứng dụng hộp giảm tốc NMRV 050 1/10  trong các nhà máy xay xát, băng chuyền sản xuất thực phẩm máy bóc gỗ, máy đào vang, nhà máy xi măng, nhà máy gạch, nhà máy mía đường, băng tải, máy tu gỗ, máy đãi cát, băng tải khoáng sản, băng tải than, nhà máy nhiệt điện, máy CNC gỗ ,  Mái CNC đá.

Cách lắp đặt hộp giảm tốc NMRV 50

Hộp giảm tốc NMRV dễ dàng lắp đặt xoay 360 độ úp ngửa tùy ý, dễ dàng lắp đặt ở các nơi chật hẹp, không gian hạn chế. Thông số và lắp đặt xem hình dưới đây:

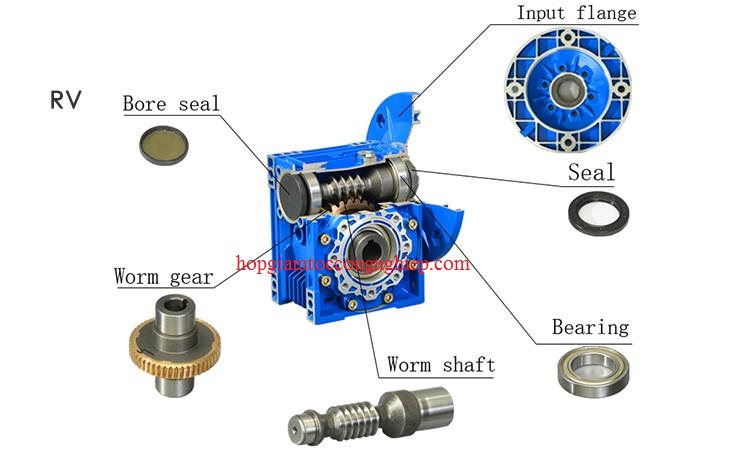

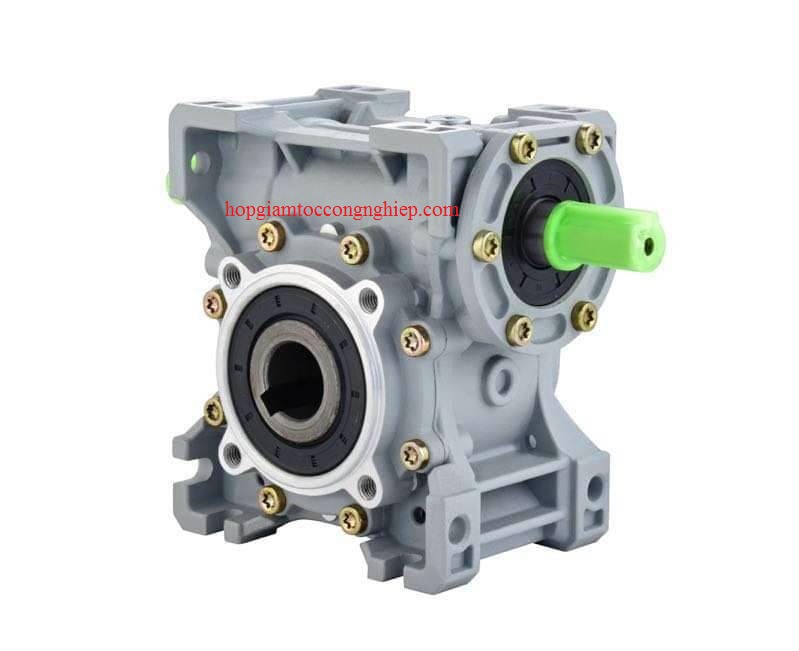

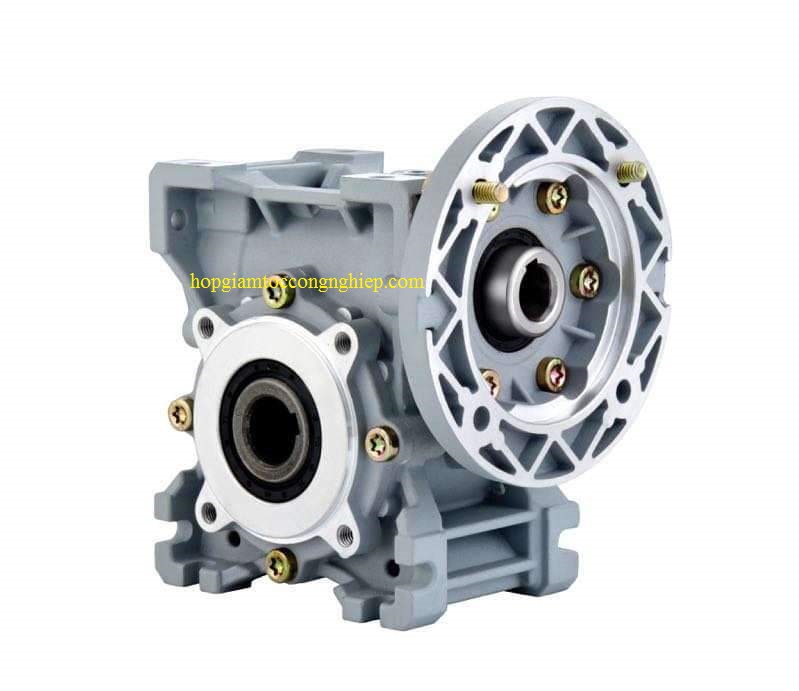

Cấu tạo hộp giảm tốc NMRV 050 1/10

Bánh ră đồng , Trục thép hợp kim, Vỏ nhôm đúc

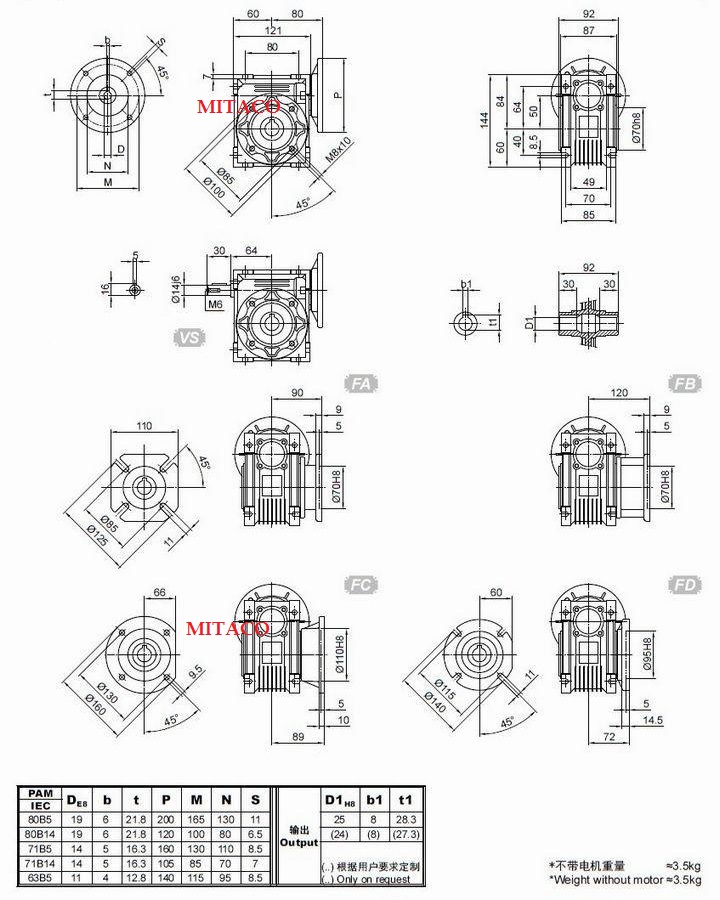

Bản vẽ hộp số NMRV 050 1/10

Đường kính trục vào : 14mm

Đường kính trục ra âm: 25mm

Đường kính mặt bích: 160mm

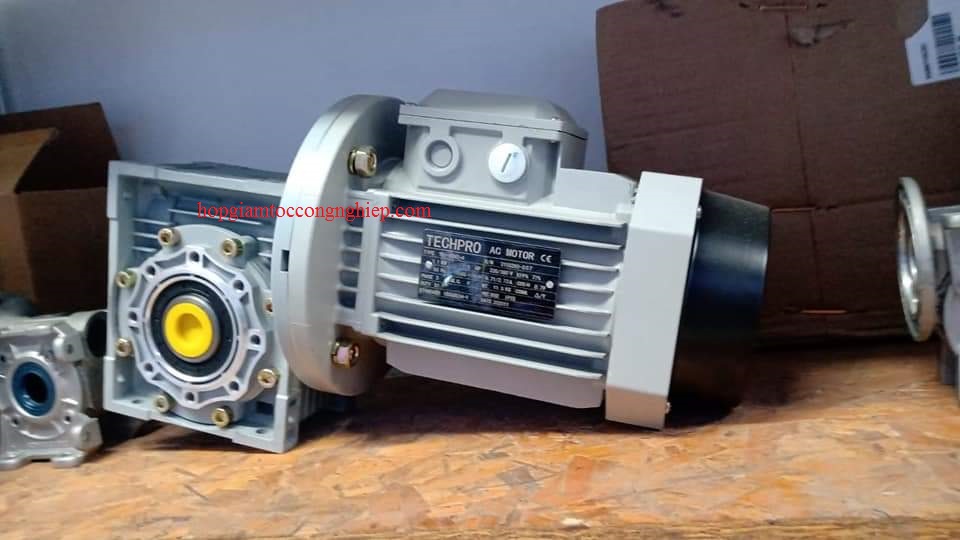

Phù hợp lắp với motor mã 71

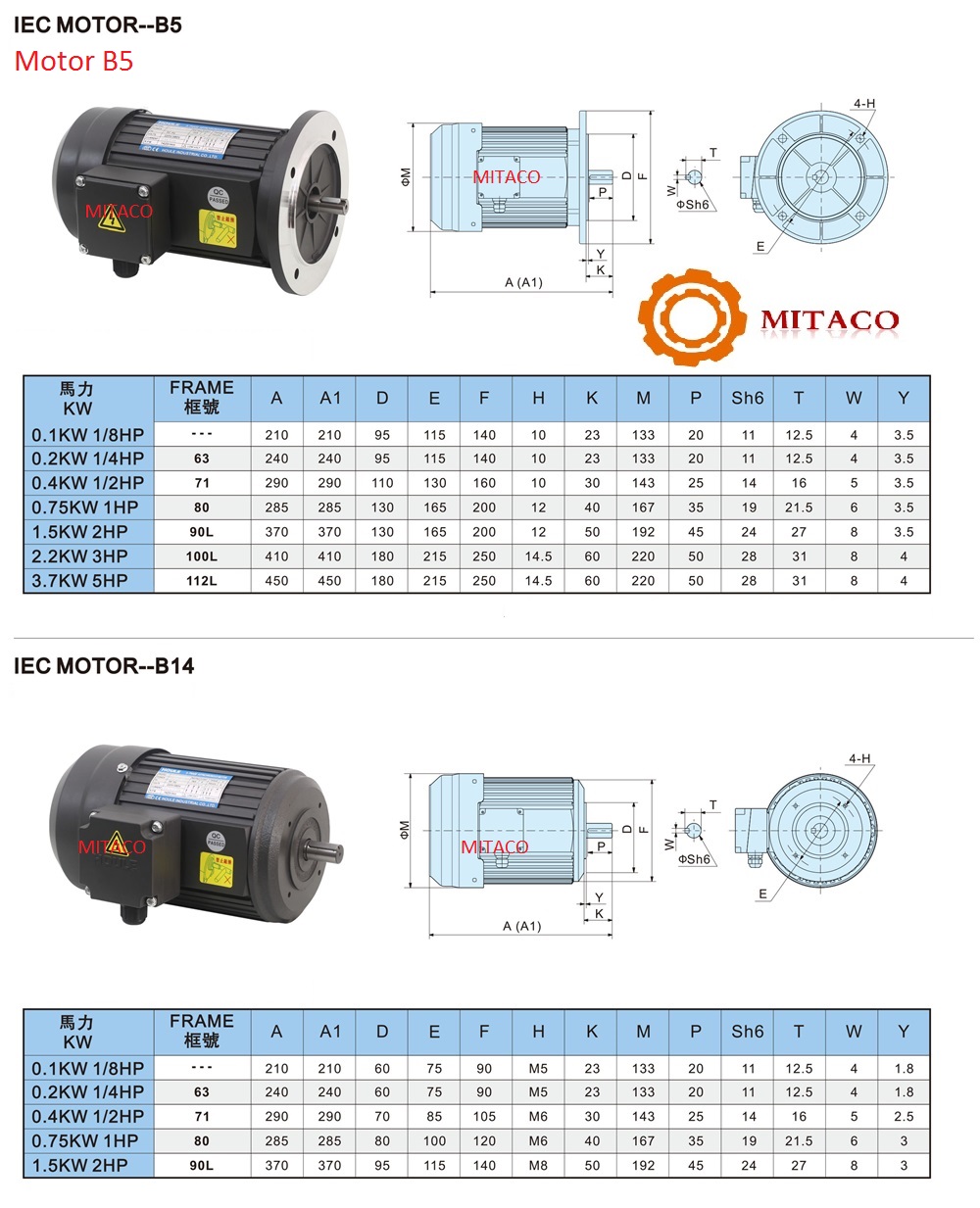

Bản vẽ động cơ điện đầu váo của hộp giảm tốc NMRV 050 1/10

Motor kw 0.37kw 6P B5

Motor 0.75kw 4P B5

Motor 0.37kw 4P B5

Điện áp 380v 50Hz IP55

Tỷ số truyền ratio càng nhỏ thì tốc độ vòng quay trục ra càng lớn, mời quý vị lựa chọn tốc độ vòng quay hộp số NMRV 050 1/10 như sau:

Trục ra 280 - 300 vòng/1 phút khi Ratio i = 5, thị trường miền nam gọi là 1/5

Trục ra 190-200 vòng/1 phút khi Ratio i = 7.5, thị trường miền nam gọi là 1/7.5

Trục ra 140 - 150 vòng/1 phút khi Ratio i = 10, thị trường miền nam gọi là 1/10

Trục ra 93 - 100 vòng/1 phút khi Ratio i = 15, thị trường miền nam gọi là 1/15

Trục ra 70 - 75 vòng/1 phút khi Ratio i = 20, thị trường miền nam gọi là 1/20

Trục ra 56 - 60 vòng/1 phút khi Ratio i = 25, thị trường miền nam gọi là 1/25

Trục ra 46.7 - 50 vòng/1 phút khi Ratio i = 30, thị trường miền nam gọi là 1/30

Trục ra 35 - 37.5 vòng/1 phút khi Ratio i = 40,thị trường miền nam gọi là 1/40

Trục ra 28 - 30 vòng/1 phút khi Ratio i = 50, thị trường miền nam gọi là 1/50

Trục ra 23.3 - 25 vòng/1 phút khi Ratio i = 60, thị trường miền nam gọi là 1/60

Trục ra 17.5 - 18.75 vòng/1 phút khi Ratio i = 80, thị trường miền nam gọi là 1/80

Trục ra 14 - 15 vòng/1 phút khi Ratio i = 100, thị trường miền nam gọi là 1/100
