Hộp giảm tốc máy dán cạnh 0.75kw

Hộp giảm tốc máy dán cạnh NMRV 50 còn gọi là hộp số giảm tốc NMRV size 50 ( hay còn gọi là hộp giảm tốc cốt âm size 50), là thiết bị kết nối truyền động, giúp điện năng chuyển hóa từ motor điện thành cơ năng. Thông qua hộp số NMRV 50, động cơ điện chạy chậm hơn, tạo ra lực mô men cao hơn, khỏe hơn.

Lý do phải dùng hộp giảm tốc NMRV vì tốc độ motor điện 1400 vòng phút là nhanh hơn nhiều so với tốc độ làm việc thủ công. Hơn nữa, trục ra của hộp số luôn lớn hơn so với trục motor, nhờ vậy chịu được tải nặng hơn.

Tỉ số truyền hộp số NMRV 1 cấp: từ 5 tới 100

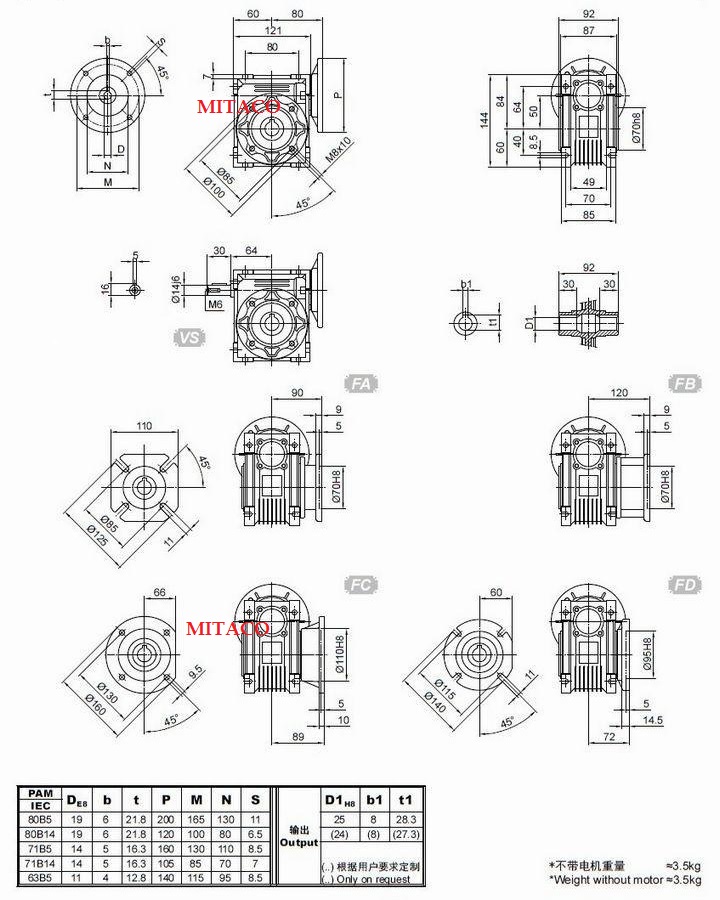

2) Bản vẽ kỹ thuật hộp giảm tốc NMRV 050 cốt âm

Khoảng cách giữa trục ra và trục vào: 40mm

Đường kính trục cốt lỗ vào: 19 mm

Đường kính cốt trục ở lỗ ra: 25 mm

3) Các tỉ số truyền Hộp Số Giảm Tốc NMRV 050

Ratio 10, tỉ số truyền 10, 1:10 thì tốc độ trục ra là 1400 / 10 = 140 vòng phút

Ratio 20, tỉ số truyền 20, 1:20 thì tốc độ trục ra là 1400 / 20 = 70 vòng phút

Ratio 30, tỉ số truyền 30, 1:30 thì tốc độ trục ra là 1400 / 30 = 47 vòng phút

Ratio 60, tỉ số truyền 60, 1:60 thì tốc độ trục ra là 1400 / 60 = 23 vòng phút

Ratio 80, tỉ số truyền 80, 80 thì tốc độ trục ra là 1400 / 80 = 17 vòng phút
