-Công suất: 1/4Hp đến 500Hp
-Size: R17 đến R167
-Tỉ số truyền: 1/3 đến 1/200
-Cốt tải: 19mm đến 130mm
-Chất liệu vỏ: gang
-Nhiệt độ môi trường xung quanh: 0ºC đến 40ºC
-Tùy chọn: thắng điện từ
-Kiểu lắp: chân đế

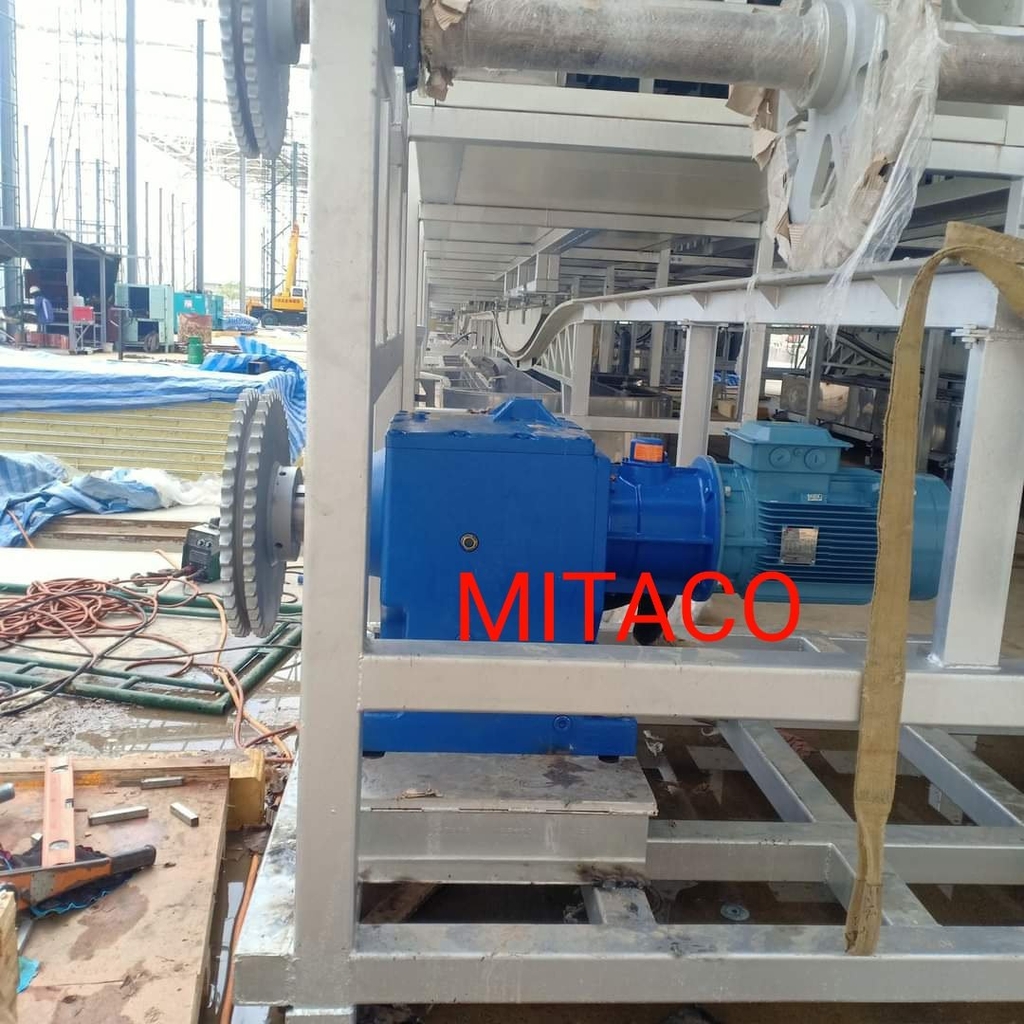

Motor giảm tốc chân đế còn gọi là động cơ giảm tốc chân đế, là motor có cấu tạo gồm động cơ điện kèm hộp số bánh răng, phía dưới hộp số bánh răng có chân đúc liền. Phần chân này để động cơ bắt chặt vào bề mặt cỗ máy hoặc mặt đất.
Các công suất thông dụng của motor giảm tốc chân đế là 0.2kw tới 200kw
BẠN CẦN THAM KHẢO BẢN VẼ HỘP GIẢM TỐC BÁNH RĂNG CÔN VUÔNG GÓC, SIZE K37 - K187 ẤN VÀO ĐƯỜNG LINH BÊN DƯỚI ĐỂ MỞ
BẠN THAM KHẢO MÃ HỘP SỐ KHÁC
Cấu tạo Motor Giảm Tốc Chân Đế
Cấu tạo Motor Giảm Tốc Chân Đế gồm các bộ phận quan trọng nhất là bánh răng chịu tải, trục động cơ, phốt chịu nhiệt của Đức, và vòng bi bạc đạn của Nhật Bản.
Cần thêm mỡ làm mát bôi trơn của Nhật cho vào trong hộp số mới đủ linh kiện trong ảnh trên.
Dưới đây 4 kiểu cấu tạo quan trọng nhất của động cơ giảm tốc chân đế:
Kiểu K răng côn xoắn ốc trục ra vuông góc
Kiểu R trục ra thẳng bánh răng nghiêng
Kiểu S trục vít kết hợp bánh răng nghiêng
Kiểu F là trục vào song song với trục ra
Thiết Kế Lắp Đặt Motor Giảm Tốc Chân Đế
Motor Giảm Tốc Chân Đế có 8 kiểu như sau khi lắp đặt tải trung, tải nhẹ
Ưu Điểm Motor Giảm Tốc Chân Đế
Motor giảm tốc chân đế được sử dụng rất phổ biến hiện nay vì có những ưu điểm sau:
Giá rẻ nhất, nhiều chủng loại nhất để lựa chọn kích thước đường kính trục
Lắp đặt dễ nhất, chống rung tốt nhất và an toàn nhất
Dễ bảo trì hơn các loại giảm tốc mặt bích
Có nhiều hãng sản xuất nhất, dễ thay thế
Tỷ Số Truyền Động Cơ Giảm Tốc Chân Đế
Tỷ số truyền động cơ giảm tốc có thể giảm được từ 3 đến 100 lần
Cốt ra quay : 280 - 300 vòng/phút, nghĩa là ratio tỉ số truyền = 5 còn gọi là 1/5
Trục ra 140 - 150 vòng/phút, nghĩa là ratio tỉ số truyền = 10 còn gọi là 1/10
Trục ra 93 - 100 vòng/phút, nghĩa là ratio tỉ số truyền = 15 còn gọi là 1/15
Trục ra 70 - 75 vòng/phút, nghĩa là ratio tỉ số truyền = 20 còn gọi là 1/20
Trục ra 56 - 60 vòng/phút, nghĩa là ratio tỉ số truyền = 25 còn gọi là 1/25
Trục ra 46.7 - 50 vòng/phút, nghĩa là ratio tỉ số truyền = 30 còn gọi là 1/30
Trục ra 35 - 37.5 vòng/phút, nghĩa là ratio tỉ số truyền = 40 còn gọi là 1/40
Trục ra 28 - 30 vòng/phút, nghĩa là ratio tỉ số truyền = 50 còn gọi là 1/50
Trục ra 23.3 - 25 vòng/phút, nghĩa là ratio tỉ số truyền = 60 còn gọi là 1/60
Trục ra 17.5 - 18.75 vòng/phút, nghĩa là ratio tỉ số truyền = 80 còn gọi là 1/80
Trục ra 14 - 15 vòng/phút, nghĩa là ratio tỉ số truyền = 100 còn gọi là 1/100
