Model: BWD, XWD, BWED
Kiểu lắp: Chân đế
Điện áp: 3 pha 220v/380v
Tỉ số truyền: 1/9 ~ 1/7569
Công suất: 0.37kW đến 90kW
bảo hành: 26 tháng
MOTOR GIẢM TỐC Cyclo 0,37kw
là motor giảm tốc bánh răng côn xoắn, momen lực lớn, chuyên dùng tải nặng công suất 0.12kW đến 200kW, Motor giảm tốc tải nặng có 4 dòng thường được dùng trong các ngành
công nghiệp nặng, cần độ bền cao, momen xoắn đảm bảo, hiệu suất làm việc lớn, tỷ số truyền 1/3 đến 1/30.000.
THÔNG SỐ KĨ THUẬT :
- Công suất : 0.12kW đến 200kW tùy vào loại motor
- Momen xoắn: tùy thuộc vào tỷ số truyền có thể lên đến 63.000 Nm
- Điện áp sử dụng: 3phase 220V/380V/660v
- Tỷ số truyền: từ 1/3 và có thể lên đến 1/30.000
- Kiểu lắp : đa dạng cốt âm, cốt dương vuông góc/ song song, chân đế, mặt bích

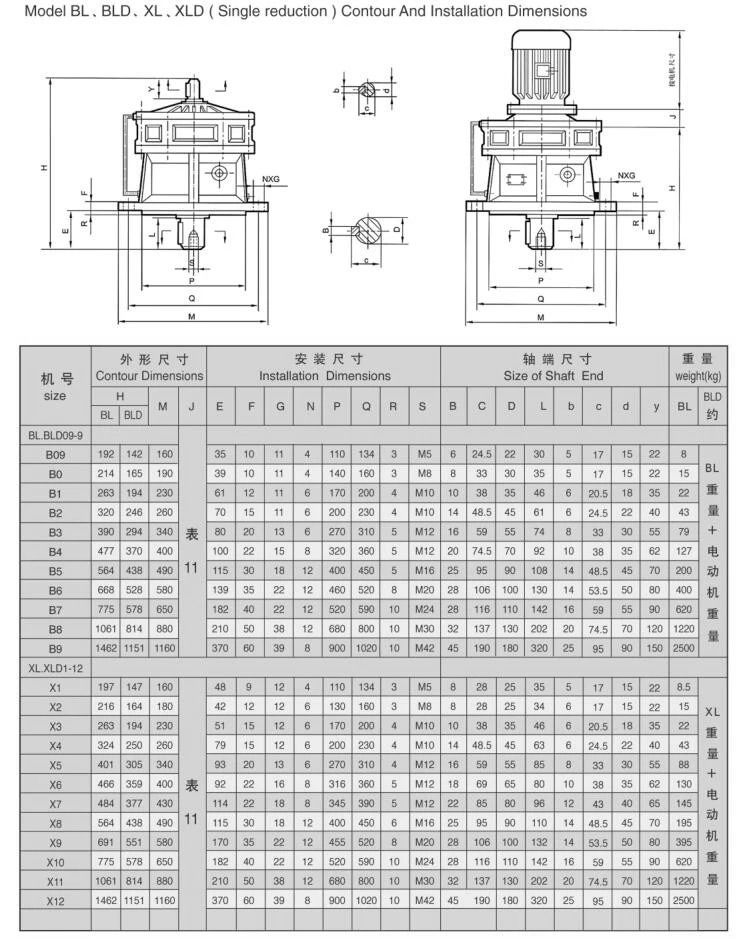

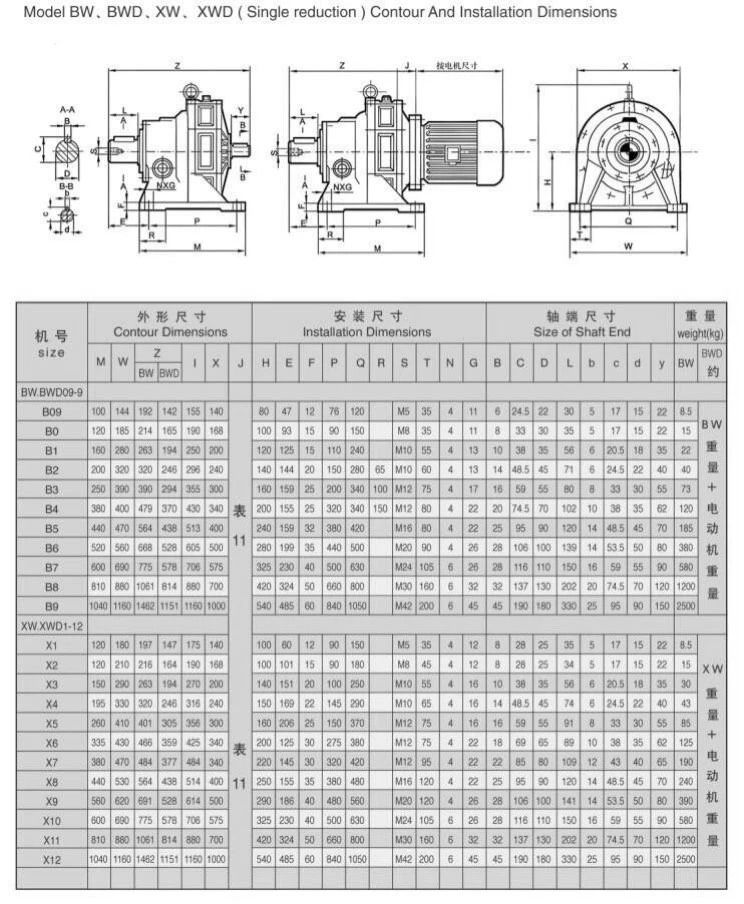

Bản vẽ hộp giảm tốc Cyclo
Tỷ số truyền
Hộp giảm tốc Cyclo có Tỉ số truyền như sau : 1/11, 1/13, 1/15, 1/17, 1/23, 1/29, 1/35, 1/45, 1/51, 1/59, 1/71, 1/87, 1/121,
Ratio tỉ số truyền là 1/ 20, giảm 20 lần, tốc độ trục ra là 1400 /20 = 70 vòng phút
Ratio tỉ số truyền là 1/ 30, giảm 30 lần, tốc độ trục ra là 1400 /30 = 47 vòng phút
Ratio tỉ số truyền là 1/ 40, giảm 40 lần, tốc độ trục ra là 1400 /40 = 35 vòng
Ratio tỉ số truyền là 1/ 50, giảm 50 lần, tốc độ trục ra là 1400 /50 = 28 vòng phút
Ratio tỉ số truyền là 1/ 60, giảm 60 lần, tốc độ trục ra là 1400 /60 = 23 vòng phút
Ratio 1: 100, tỉ số truyền 100, 1:100 thì tốc độ trục ra là 1400 / 100 = 14 vòng phút
