Động cơ liền hộp giảm tốc: Cấu tạo, nguyên lý và ứng dụng thực tế

1. Động cơ liền hộp giảm tốc là gì?

Động cơ liền hộp giảm tốc (Gear Motor) là thiết bị truyền động cơ điện kết hợp trực tiếp giữa động cơ điện và hộp giảm tốc trong cùng một khối thống nhất. Thiết kế này giúp động cơ hoạt động mạnh mẽ, ổn định, tăng mô-men xoắn và giảm tốc độ xuống mức phù hợp với các yêu cầu vận hành máy móc.

Các ưu điểm nổi bật:

• Kích thước gọn gàng, tối ưu không gian lắp đặt

• Hiệu suất truyền động cao

• Hoạt động êm, ít rung lắc

• Độ bền tốt, tuổi thọ cao

• Dễ bảo trì, chi phí vận hành thấp

2. Cấu tạo của động cơ liền hộp giảm tốc

Một bộ động cơ liền hộp giảm tốc tiêu chuẩn gồm 2 phần chính:

➡ Động cơ điện

• Có thể là động cơ 1 pha, 3 pha, hoặc động cơ DC.

• Đảm nhiệm vai trò tạo ra công suất đầu vào.

➡ Hộp giảm tốc

Bao gồm hệ thống bánh răng truyền động:

• Bánh răng trụ (spur gear)

• Bánh răng nghiêng (helical gear)

• Bánh răng côn (bevel gear)

• Trục vít – bánh vít (worm gear)

Hộp giảm tốc nhận tốc độ cao từ động cơ và giảm tốc – tăng mô-men xoắn theo tỷ số truyền.

3. Nguyên lý hoạt động

• Khi động cơ quay, trục đầu vào của hộp giảm tốc sẽ tiếp nhận chuyển động.

• Các cấp bánh răng bên trong hộp số làm giảm tốc độ nhưng tăng lực kéo.

• Trục đầu ra tạo chuyển động mạnh mẽ, phù hợp cho máy móc cần lực kéo lớn nhưng tốc độ thấp.

Công thức cơ bản:

Tốc độ đầu ra = Tốc độ động cơ / Tỷ số truyền
Mô-men xoắn đầu ra = Mô-men xoắn động cơ × Tỷ số truyền

4. Các loại động cơ liền hộp giảm tốc phổ biến

4.1. Động cơ giảm tốc trục thẳng

• Thiết kế gọn

• Hiệu suất cao

• Thường dùng cho băng tải, máy đóng gói

4.2. Động cơ giảm tốc trục vít

• Tỷ số truyền lớn

• Chạy êm

• Phù hợp cho môi trường yêu cầu tiếng ồn thấp

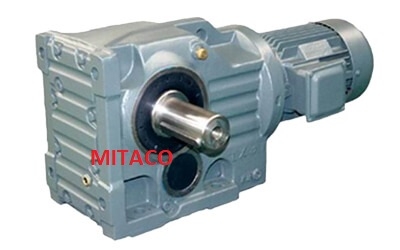

4.3. Động cơ giảm tốc trục vuông góc

• Trục ra vuông góc 90°

• Lý tưởng cho không gian lắp đặt hạn chế

4.4. Động cơ giảm tốc bánh răng hành tinh

• Mô-men xoắn cực lớn

• Kích thước nhỏ

• Dùng trong robot, máy CNC, cơ cấu nâng

5. Ứng dụng của động cơ liền hộp giảm tốc

Thiết bị này được sử dụng rộng rãi trong nhiều ngành nghề:

• Hệ thống băng tải sản xuất

• Máy khuấy trộn, máy nghiền

• Máy xúc rửa, máy đóng gói

• Máy tời – nâng hạ

• Thiết bị nhà máy gạch, xi măng, thép

• Hệ thống xử lý nước thải

• Ngành nông nghiệp, thực phẩm, dệt may

6. Cách chọn động cơ liền hộp giảm tốc phù hợp

Để chọn sản phẩm đúng nhu cầu, bạn cần xác định:

• Công suất động cơ (Hp hoặc kW)

• Tốc độ yêu cầu của trục ra

• Tỷ số truyền

• Mô-men xoắn tải

• Kiểu trục (trục thẳng, trục vít, trục vuông góc…)

• Điều kiện môi trường làm việc

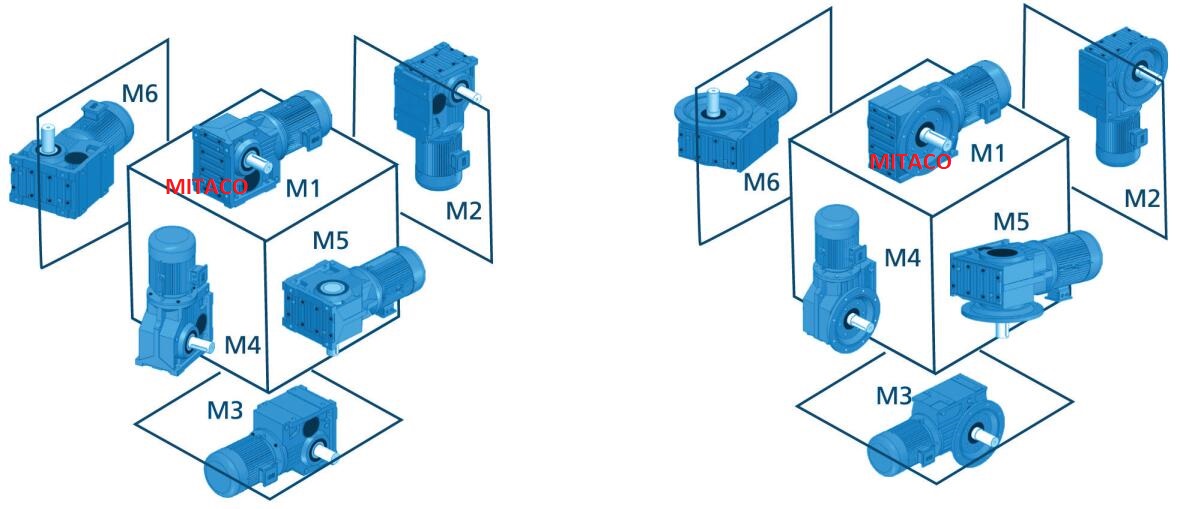

• Phương pháp lắp đặt

Việc chọn sai thông số có thể làm nóng máy, nhanh hỏng hoặc không đạt hiệu suất.

7. Lợi ích khi sử dụng động cơ liền hộp giảm tốc

• Tối ưu công suất và lực kéo

• Tiết kiệm điện năng

• Vận hành ổn định, tăng tuổi thọ máy móc

• Dễ tích hợp vào các dây chuyền tự động hóa
