Động cơ WEG được thiết kế để đáp ứng về công suất, mô-men cao và dòng khởi động thấp, động cơ có thể cung cấp tốc độ không đổi ngay cả với sự thay đổi tốc độ tải và có chi phí vận hành và bảo trì thấp thấp nhất
THÔNG SỐ CHÍNH : ( chi tiết về động cơ trung thế, cao thế xin liên hệ email :info@napha-vn.com )
- Công suất: dải công suất lên đến 110,000 kW
- Frames: 280 to 1800 (IEC)
- Điện áp: 220 to 13,800 V
- Cấp bảo vệ: IP23 to IPW56 / IPW65
- Tốc độ đầu ra : 3600 to 150 rpm
-
-
-
-
WEG cung cấp các giải pháp công nghiệp hoàn chỉnh với các sản phẩm nổi bật được thiết kế để đáp ứng công nghệ và tiêu chuẩn chất lượng yêu cầu trên toàn thế giới. Trong phạm vi của các sản phẩm, WEG motor cung cấp động cơ đồng bộ của nó được đánh giá cao và sử dụng rộng rãi trong các ngành công nghiệp cho hiệu quả cao trên các ứng dụng cần hiệu chỉnh hệ số công suất, mômen xoắn cao và tốc độ không đổi kết quả trong hoạt động thấp và chi phí bảo trì.

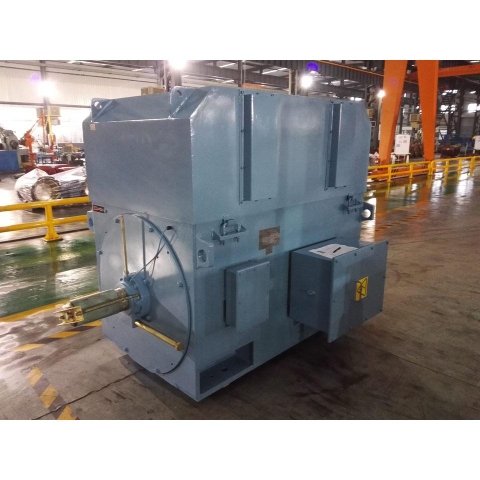

M Line - MAA - Low and High Voltage - ODP - Slip Ring
Động cơ WEG được thiết kế với phương pháp làm mát theo tiêu chuẩn quốc tế phù hợp cho mọi ứng dụng và mức độ yêu cầu bảo vệ của các loại khác nhau của ứng dụng.Đáp ứng 100% yêu cầu của ngành công nghiệp, trên tất cả ứng dụng kể cả môi trường rễ cháy nổ trong dầu khí, trong hầm lò, khai thác khoáng sản....
Động cơ trong các size từ IEC 280-560 được sản xuất bằng gang, trong khi kích thước khung IEC 630 và ở trên được chế tạo dạng tấm thép hàn để đảm bảo chất lượng .
- Các tính năng tiêu chuẩn :
-
- Điện áp cung cấp : 220 đến 13.800 V
- số cực từ 4-12 cực/ 50Hz-60Hz ( tương đương tốc độ : 3600v/phút - 150 vòng/phút
- Phương pháp làm mát được sử dụng:
- - Mở tự thông gió;
- - Tự thông gió bằng ống dẫn, không khí đầu vào và đầu ra;
- - Làm mát cưỡng bức, không khí đầu vào và đầu ra của các ống dẫn;
- - Làm mát cưỡng bức, làm mát trên đầu trang của động cơ;
- - Tự thông gió trao đổi nhiệt với air-to-air, trao đổi nhiệt trên động cơ;
- - Tự thông gió trao đổi nhiệt với air-to-air, trao đổi nhiệt xung quanh stator;
- - Hệ thống thông gió cưỡng bức trong các mạch nội bộ và bên ngoài không khí, air-to-air trao đổi nhiệt;
- - Trao đổi nhiệt Air-to-water;
- - Trao đổi nhiệt Air-to-watter, thông gió cưỡng bức trong các mạch nội bộ không khí.
- - Kiểu lắp : B3/V1
- - Cấp bảo vệ : IP23-IP55, ( or request )
- - Chế độ làm việc : S1/S3
-
- - Lớp cách nhiệt: F
- - hệ số phục vụ: 1.0
- - Tăng nhiệt độ: 80 ° C
- - Nhiệt độ môi trường: 40 ° C
- - Độ cao: 1000 m
- - Giám sát nhiệt độ vòng bi: PT100, 1 cho mỗi ổ đỡ với 3 dây
- - Giám sát nhiệt độ vòng bi: Pt100, 2 cho mỗi giai đoạn với 3 dây
- - Hai hộp phụ kiện thiết bị đầu cuối, một cho phụ kiện tín hiệu và một cho những phụ kiện yêu cầu cung cấp điện (máy sấy)
- - Một pha không gian nóng
- Thông tin chi tiết về vòng bi : xin xem thêm tại trang web : http://www.weg.net/
- Các tính năng tùy chọn
-
-
- ứng dụng VFD
- hệ số phục vụ: 1.15
- Lớp cách điện: H
- Tăng nhiệt độ: 105 ° K cho lớp F
- Tăng nhiệt độ: 125 ° K cho lớp H
- Nhiệt độ môi trường trên 40 ° C (theo yêu cầu)
- Độ cao trên 1000 m (theo yêu cầu)
- Khung: B5, B35, V1, V3, V5, V6, V18, V19, V36
- Mức độ bảo vệ IPW55 trở lên
- Ứng dụng tích phân loại: Ex-p
- cân bằng đặc biệt
- Cơ sở: đường sắt, trượt cơ bản, chân mở rộng, bàn chân xây dựng lại, neo tấm
- Thép hàn hộp thiết bị đầu cuối trong các kích cỡ khác nhau dựa trên không gian có sẵn nội bộ
- Năng lượng tụ điện hiệu chỉnh hệ số
- Không quay ngược bánh cóc
- chuyển đổi ly tâm
- Giám sát nhiệt độ: nhiệt điện trở (PTC hoặc NTC)
- Giám sát nhiệt độ: nhiệt (lưỡng kim)
- sấy động cơ
- Một hoặc nhiều hộp phụ kiện thiết bị đầu cuối
- Trục: kích thước đặc biệt, cuối trục đôi, thon, rỗng, bằng thép đặc biệt
- mã hóa
- tay áo ổ bi
- Dầu bôi trơn ổ bi
- Ổ bi đặc biệt (overdesigned) cho lực đẩy dọc trục hoặc xuyên tâm
- sơn đặc biệt
- Khối thiết bị đầu cuối cho điện áp thấp
- Tuyến cáp ở lối vào hộp thiết bị đầu cuối
- Bảo vệ chống lại sự đột biến điện áp: arrestors chiếu sáng và tụ
- Nhôm, đồng và đồng thau rotor
- phát hiện rung động
- Ức chế tiếng ồn trong không khí đầu vào và đầu ra
- Tachogenerator
- CT cho khác biệt và bảo vệ tích hợp
- Mang nhiệt kế với máy đo có / không có địa chỉ liên lạc
- tín hiệu đầu dò
- Hệ thống lưu thông dầu thủy lực độc lập cho tay áo mang
- Cách điện không lái cuối mang cho tất cả các kích thước khung hình với điều khiển của ổ tần số
- Cả hai vòng bi được cách điện
- Đất bàn chải trên ổ đĩa cuối mang cho tất cả các khung hình khi lái xe bằng cách chuyển đổi tần số (trừ khu vực được sắp xếp)

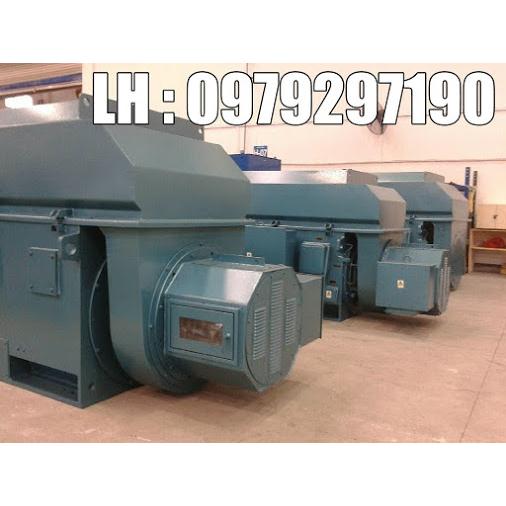

Một số dòng sản phẩm cơ bản cho điện áp trung thế và cao thế của WEG như sau :
Những động cơ này có thể được thiết kế với cấu hình để đáp ứng phương pháp làm mát và mức độ yêu cầu bảo vệ của các loại khác nhau của ứng dụng.
